Paso 8: Construcción de la vivienda
Placa base / x-y dimensiones
Arregló la fuente de alimentación y había acabado tira Junta juntos en una mesa y mide su huella de. He añadido algo de espacio extra para acomodar a los indicadores de tensión que montar en el panel y permiten fácil acceso a todos los puntos de contacto. Las dimensiones resultantes de x-y para la placa base de la caja salieron a 300 mm x 180 mm.
Altura / dimensión z
Para determinar la altura que necesitaba para la caja, medí la altura de la parte más alta dentro de la caja, es decir, la altura de la Junta de tira completamente montado incluyendo las resistencias de alta potencia. He añadido un adicional de 50 mm de espacio y 9 mm el espesor de la placa base. La resultante 109 mm fue la altura de los paneles frontales y traseros debían ser. Dimensiones de frente y backpanel eran así 300 mm x 109 mm.
Diseño de Panel frontal
La placa frontal grupos indicadores de tensión, los LED y salida de cable para cada batería junto. Batería 1 está a la izquierda y batería 2 se coloca a la derecha. En el medio es un simple interruptor para la alimentación y el cargador entero. Este conmutador también servidores como un reset para reiniciar el programa ATtiny85.

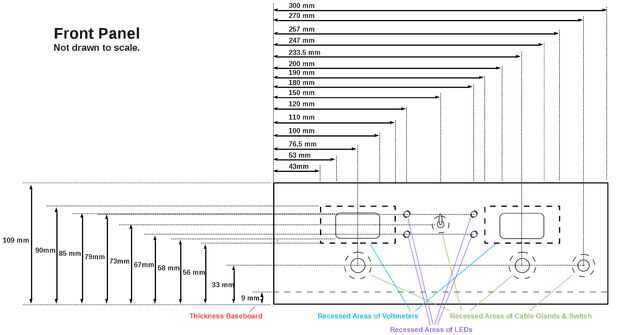

Usted puede encontrar todas las dimensiones que utilicé para mi panel frontal en la primera figura que se muestra en este paso. Tenga en cuenta que la mayoría panel montaje partes están hechas para paneles mucho más finos que mi panel de madera de espesor 9 mm. Esto significa que la mayoría de los LEDs y también las piezas de tornillos rosca no eran tiempo suficiente para que mi panel. Para tener en cuenta esto redujo el espesor de panel donde una parte era penetrar el panel. También de empotrar el área detrás de los indicadores de voltaje para hacer la pantalla más cerca del frente del panel. Esto permite para mejorar la apariencia y legibilidad, pero requiere también un trabajo de router.
Panel frontal construido
Un router cerca del borde de una tabla de madera es torpe en el mejor. Para facilitar su manejo y mejores resultados decidí las zonas empotradas y las aberturas de la máquina antes que cortar el tablero de madera a la medida.

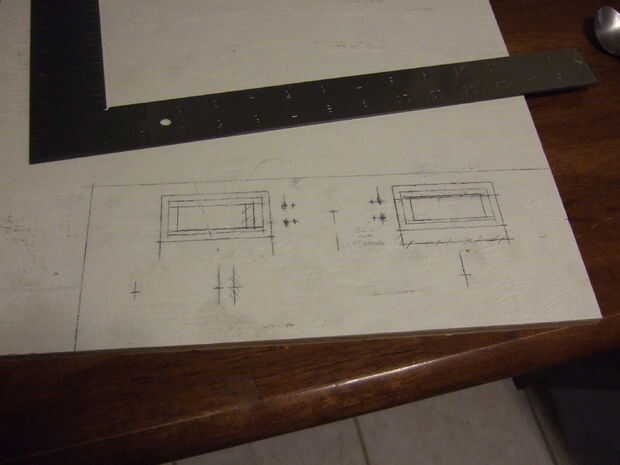

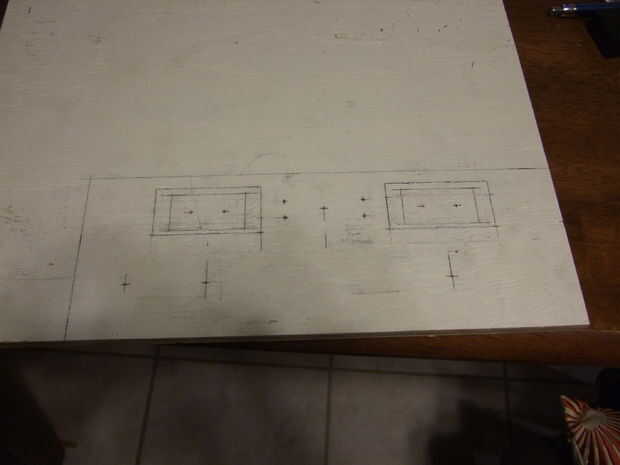

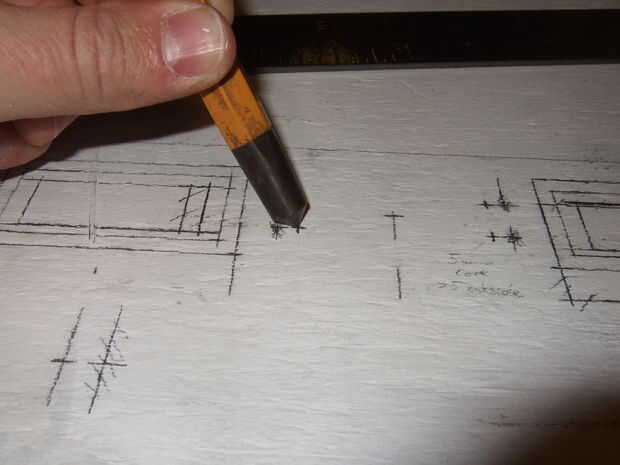

Empecé dibujando la posición de los agujeros, cortes y zonas empotradas en la placa. Con excepción de los indicadores de voltaje panel montado todas las piezas necesarias agujeros ciegos para las zonas empotradas y a través de orificios. He marcado todas estas ubicaciones y había preparado para perforar con un punzón.

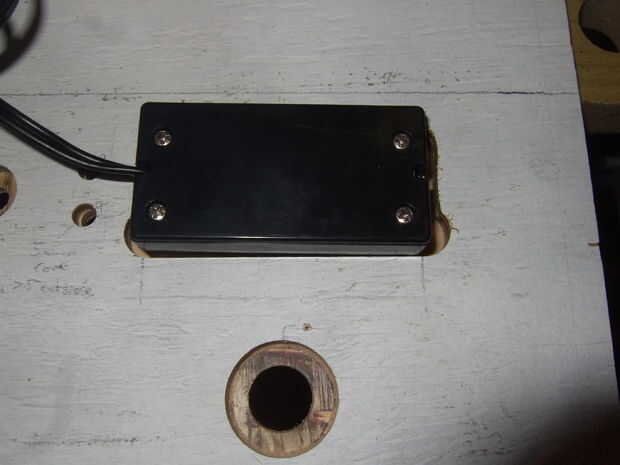

Los indicadores de tensión fueron un poco más complicados. La geometría deseada era un rectángulo con los bordes redondos y requiere el uso de un router. Comencé marcando posiciones de centro para taladrar agujeros de 25,4 mm (1") en la apertura. Coloqué los agujeros lo más lejos posible uno del otro, asegurándose de que la broca se mantendría dentro de la abertura. Con un punzón he marcado estos lugares así como la perforación.

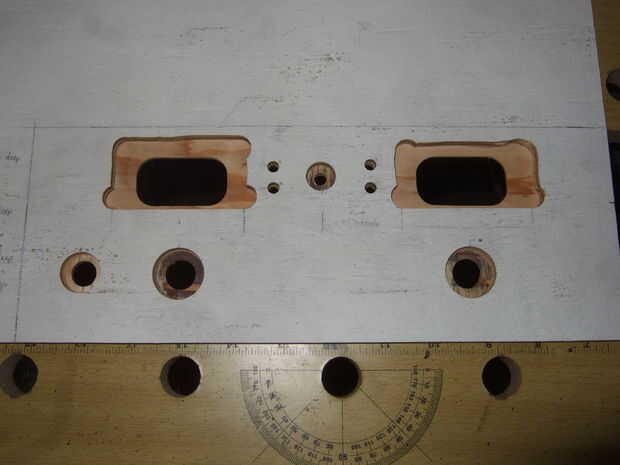

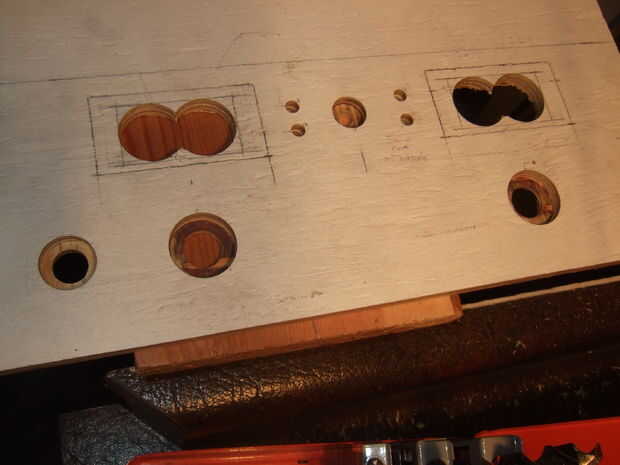

Luego perforé todos los agujeros ciegos utilizando forstner pedacitos de taladro, seguidos a través de los orificios utilizando forstner o brocas general. El diámetro del taladro a través, el diámetro para el agujero oculto y la profundidad requerida para el agujero oculto o parte cóncava respectivamente:
- LED: ø 5,0 mm, ø 5,8 mm, 5 mm
- Interruptor: ø 6,2 mm, ø 15 mm, 6 mm
- Las baterías de las glándulas de cable: ø 15,0 mm, ø 24 mm, 6 mm
- Cable de alimentación de la glándula de cable: ø 12,4 mm, ø 20 mm, 6 mm

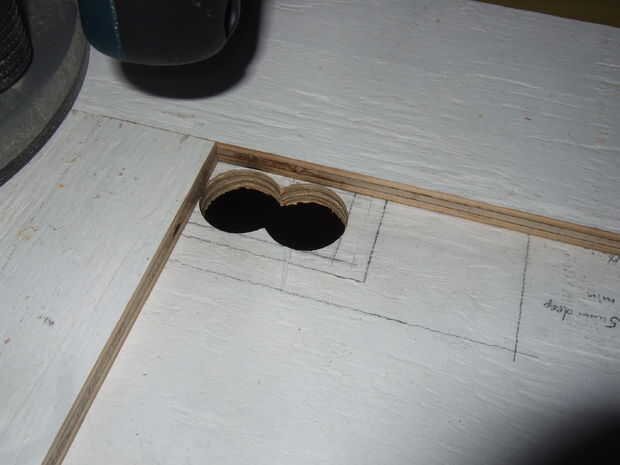

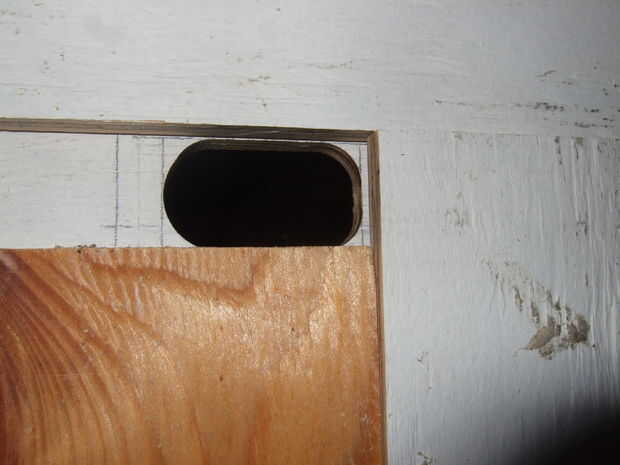

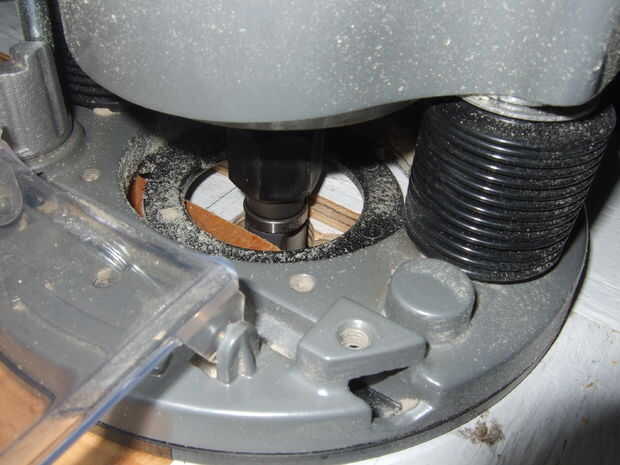

Los dos orificios para el voltímetro Mostrar área que perforé con pedacitos de forstner de 25,4 mm (1"). Brocas Forstnerme permitieron regiones traslapadas de agujero de taladro con facilidad. No utilice brocas regulares o si tienes que utilizar brocas de taladros de diámetro más pequeño y hacer que seguro que no se superpongan. Para cortar el resto del agujero para el display del voltímetro usé la broca con la parte superior e inferior montadas para recortar los bordes. Este procedimiento requiere varios pasos. Primero sujeta piezas de madera con un borde recto para tres bordes de la abertura marcada. Estos tableros actúan como guías para el soporte de la fresadora. Después de encaminar esta sección, moví a las guías de la sección que falta y completar el corte. Los bordes redondeados habían igualado el diámetro de la fresadora. Mismo procedimiento en el segundo corte.

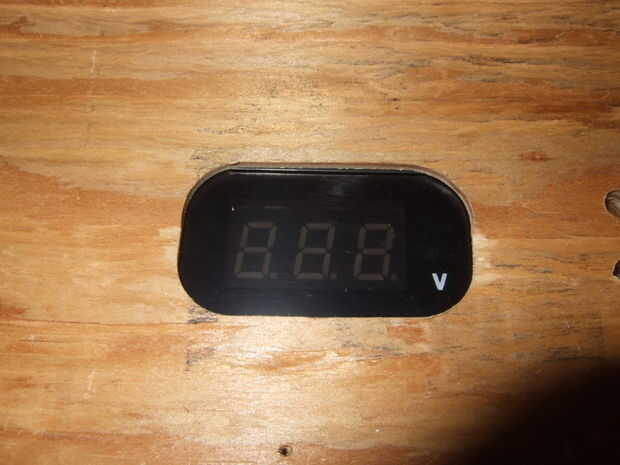

Entonces pasa router al router recta dos flauta poco, ajustar la profundidad de router para corte de 6 mm de material y midió la distancia del borde de la broca del router a la placa base del router. Ésta es la distancia que un guía debe colocarse para obtener un corte recto. Sujeta placas con bordes rectos como guías a lo largo de los lados largos de los orificios de esa distancia exacta. Luego envían el área ahuecada de la muestra de voltaje, echando un vistazo a los lados cortos. He probado la sensación y aspecto para hacer que todos se ve bien y se adapta.

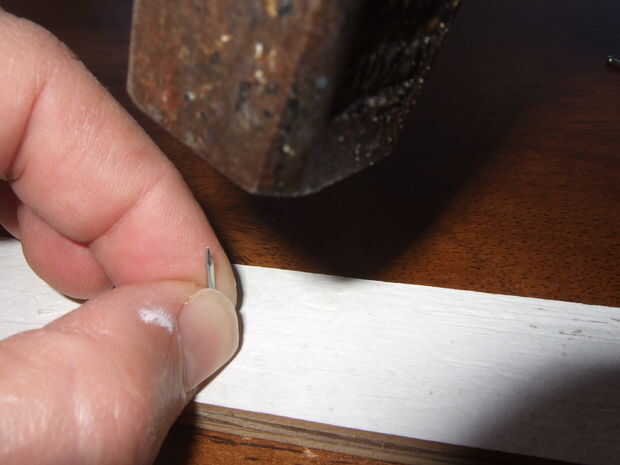

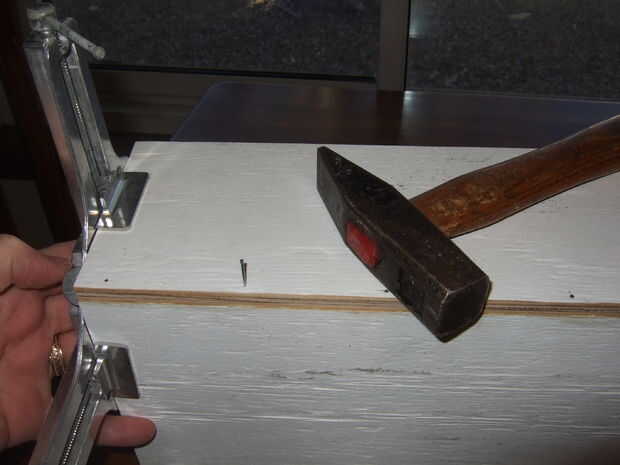

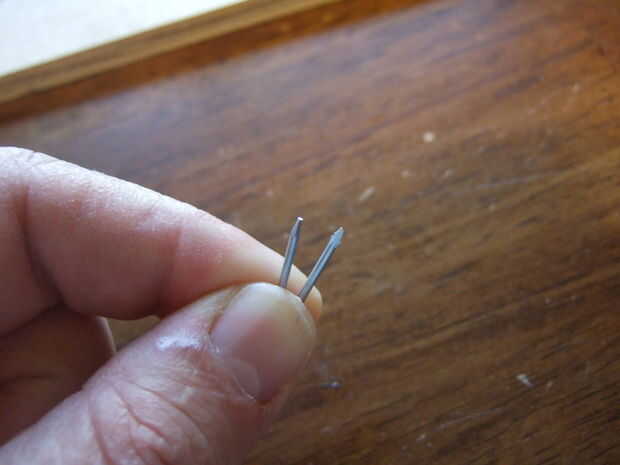

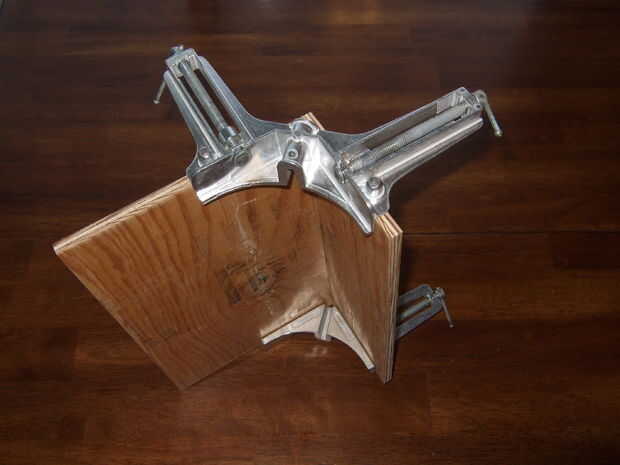

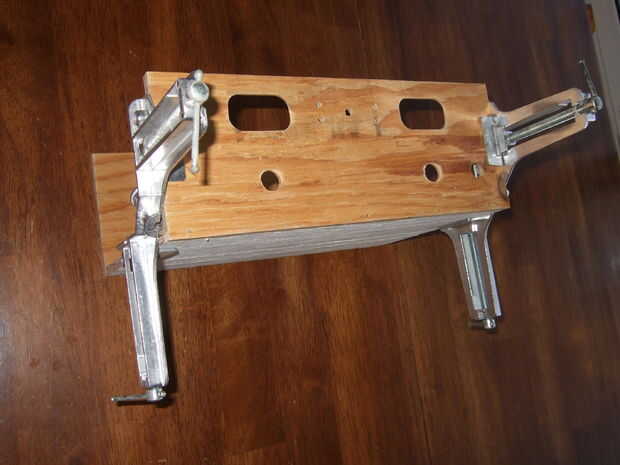

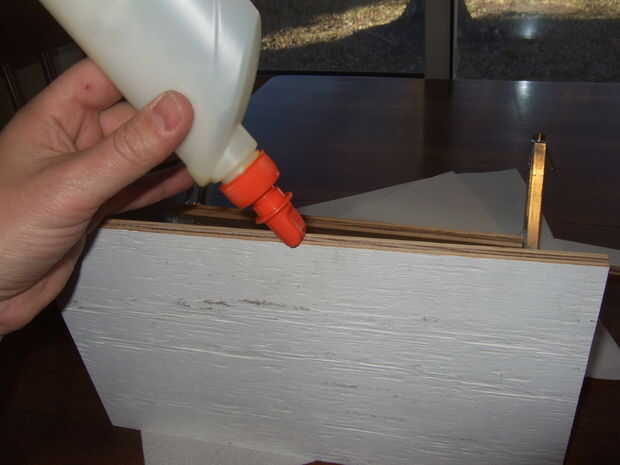

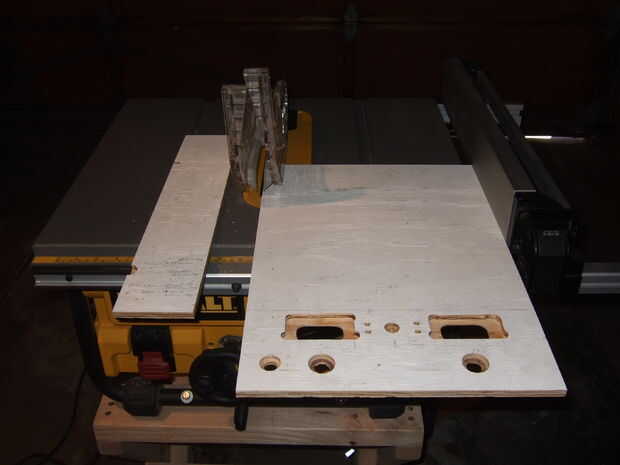

Usando una tabla vio, finalmente cortar la placa del panel, placa y placa base de la caja con mi sierra de mesa. ¡ Lo que el ancho de la hoja de sierra al cortar. Las piezas estaban listas para ser pegados juntos. Para fortalecer los lazos que decidí usar clavos para terminaciones. Es mejor usar clavos con un top un poco aburrido para tableros de madera finas. Esto previene la separación de la madera. Como se muestra en las fotos, pegué los clavos en la punta con un martillo un par de veces para que fueran mates antes que usaban. Entonces agarré un par de abrazaderas de ángulo recto y un pegamento de madera y pegadas las piezas. I reforzó el vínculo con las uñas, dejar secar y repetir el procedimiento con el otro lado.

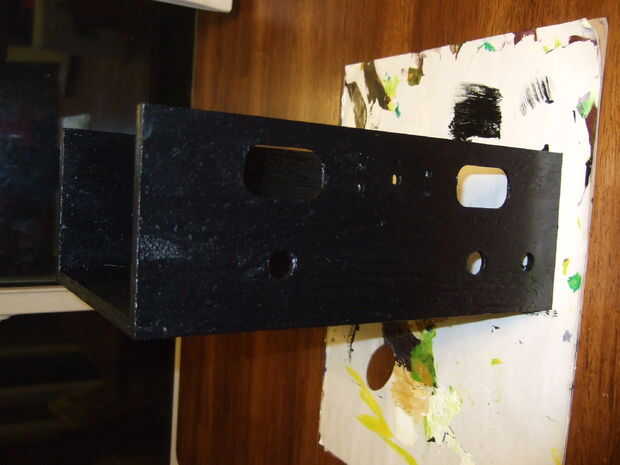

Después de que el pegamento se secó pinté la Asamblea madera con pintura negra, para un look clásico. Supongo que un azul de martillo también habría estado bien, pero me ha pasado que con pintura negra en la casa.
Cubierta de aluminio
Último no menos importante y por desgracia, no documentado en fotos, recortar un trozo de aluminio perforado que fue de 197 mm ((180 mm + (2 * 9 m m))-1 mm) de ancho y largo de 516 mm (300 mm + (2 * 109 mm - 1 mm)). Resta 1 mm de algunos bordes para evitar posibles metal sobresaliente que podría crear bordes afilados. I cortar el material en una sierra de cinta y dobla en una dobladora. También puede hacerlo en casa utilizando bordes recto tableros, sujeción de dispositivos y un martillo, pero toma alguna práctica para conseguir buen bordes rectos.
