Microcontrolador basado en cargador de batería elegante

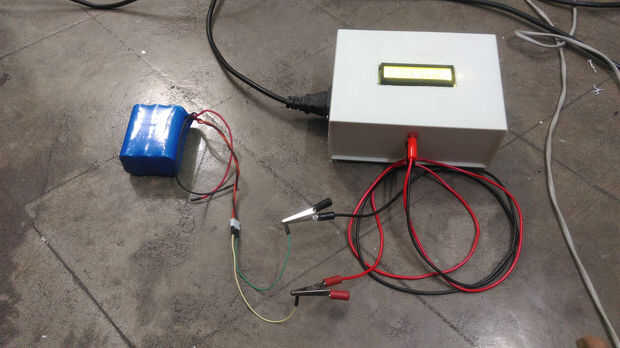

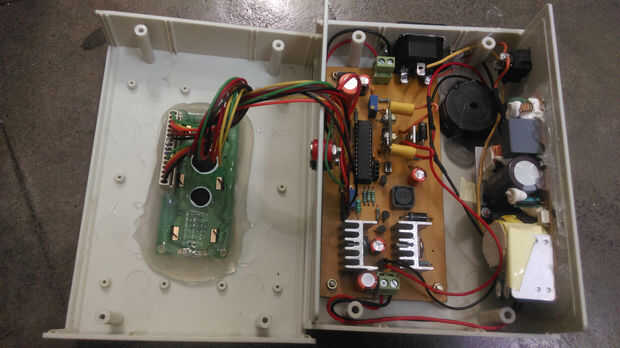

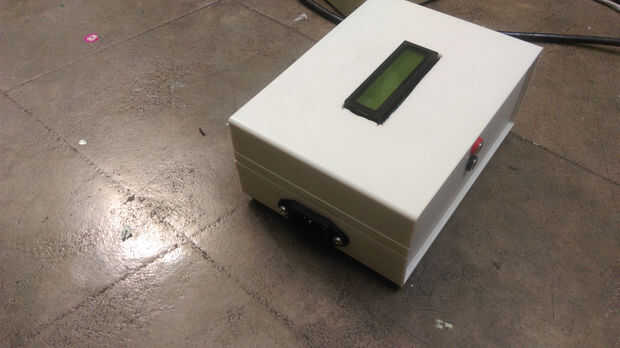

El circuito lo que estás a punto de ver es un cargador de baterías inteligente basado en ATMEGA8A con corte automático. Diferentes parámetros se muestran a través de una pantalla LCD durante los Estados de carga distintos. También el circuito hará sonido mediante una señal acústica al finalizar carga.

He construido básicamente el cargador para cargar mi 11.1v / 4400maH Li-ion batería. El firmware está escrito básicamente para cargar a este tipo de batería particular. Usted puede cargar su propio protocolo de carga para satisfacer sus necesidades para cargar a otros tipos de baterías.

Como ustedes saben, cargadores de batería inteligentes están disponibles en los mercados. Pero ser un entusiasta de la electrónica, siempre es preferible para poder construir mi propia en lugar de comprar uno que tendrá funciones static/inmutable. En este módulo, tengo planes para mejorar en el futuro por lo que he dejado espacio con respecto a eso.

Cuando primero compré mi anterior 11.1v / 2200mah batería de iones de litio, he buscado para cargadores de baterías DIY con control inteligente en internet. Pero me encontré con recursos muy limitados. Así pues, hice un cargador basado en LM317 y funcionó muy bien para mí. Pero como mi batería anterior murió con el tiempo (por ningún motivo), compré otra batería Li-ion 11.1v / 4400mah. Pero esta vez, la configuración anterior era insuficiente para cargar mi batería nueva. Para cumplir mi requisito, hice algunos estudios en la red y fue capaz de diseñar mi propio cargador inteligente.

Les comparto esto ya que creo que muchos aficionados/entusiastas están ahí que son realmente apasionados de trabajo sobre microcontroladores y electrónica de potencia y también una necesidad para construir un cargador inteligente de sus propias.

Echemos un vistazo rápido a cómo cargar una batería de iones de litio.
