Panel Solar ligero (cargador de batería de 12V)

Esto es, espero, no solo "todavía otro Home-Made Panel Solar".

Mi plan es instalar eventualmente un número considerable de paneles desmontables en un velero. Para eso, tienen que ser ligero, eficiente, relativamente barato y relativamente robusto.

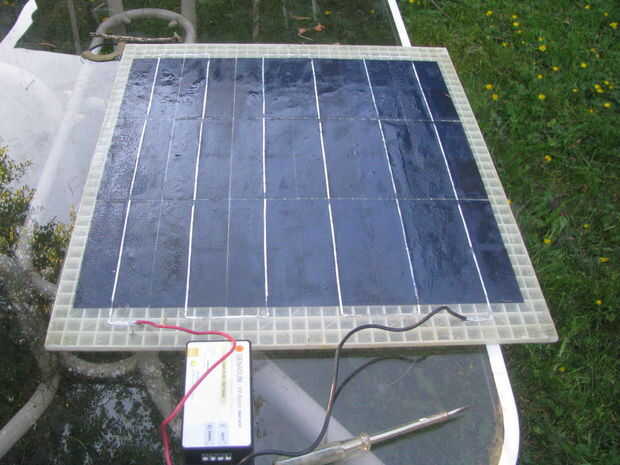

Para eficiencia, elegí las obleas monocristalinas y un controlador de carga MPPT. Estas obleas son frágiles con un mínimo relativamente grande de flexión radius, así que necesitaba un apoyo rígido pero liviano. Estoy usando un sándwich de plástico en forma de panal con pieles GRP poliéster. El panel terminado con las 35 obleas pesa 1.5 kg, no incluyendo el controlador. Para redundancia frente a la rotura de la oblea, elegí un esquema de cableado donde grupos de obleas están conectados en paralelo y luego los grupos se conectan en serie. En el prototipo, que terminé antes de encontrar un controlador, hay 7 grupos de 5 obleas. Cada oblea se da acerca de 0.6 v, para que tenga un total de sobre 4V. La falta de una sola oblea no romperá el circuito serie, para que el grupo debe funcionar con uno o más obleas completamente agrietadas. Sin embargo, no he podido encontrar un controlador de impulso comercial con un voltaje mínimo menos de 5V. Existen chips de por ejemplo Texas Instruments para extraer energía de una sola oblea (o N en paralelo), pero decidí construir un segundo panel prototipo para conectar en serie con el primero (dando total de 8V) en lugar de diseño y construcción de un controlador personalizado.

Alguna experiencia previa con PRFV (plástico reforzado con vidrio, aka. fibra de vidrio) se recomienda. Es difícil no exactamente, pero usted debe saber cómo mezclar resina para diferentes temperaturas, cómo paño húmedo correctamente y cómo detectar la gelificación que indica que la resina está a punto de configurar y debes terminar una sección inmediatamente. También cómo limpiar los cepillos (a menos que deshacerse de ellos), limpiar a ti mismo y se preparan para algunos derrames (es decir, no use la mesa del comedor). Si no tienes esta experiencia, práctica con algunos recortes hasta que lo.

Etiquetas: Cargador, Solar, Batería
