Paso 6: Rellenar y hacer tiras de tablero

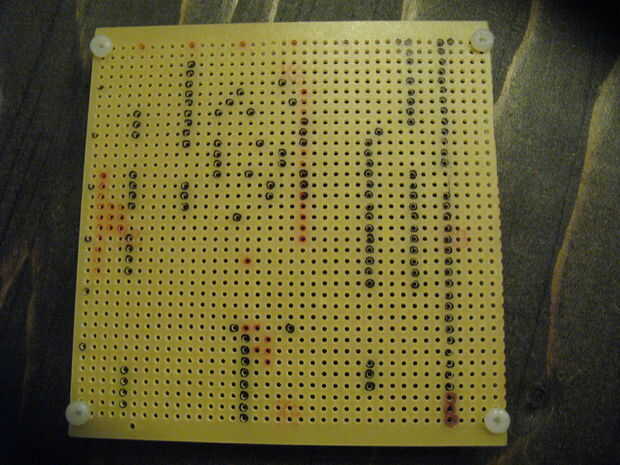

a) marcando las posiciones de componente:
I doble y triple revisar todo. Luego marque las ubicaciones de todas las piezas en la parte superior de la Junta de tira. Utilicé los puntos negros para todas las partes y puntos rojos para las interrupciones de la pista.
b) cortar la Junta:
Tomé mi Serrucho y cortar la sección perforada que necesitaba para la construcción. Con cuidado corte de agujero a agujero, que es un proceso bastante rápido y fácil con un serrucho afilado filo fina. Posteriormente, retire las rebabas los bordes cuidadosamente con una lima para evitar bordes afilados y cortos. Inspeccionar todos los bordes y rastros para asegurarse de que no hay rastros fueron en corto.

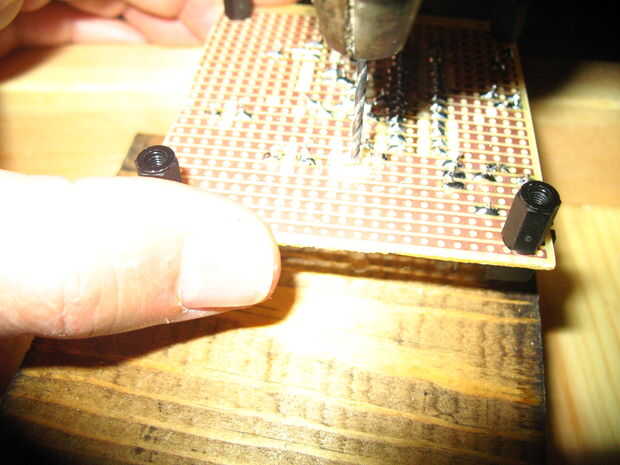

c) perforación agujeros para soportes:
Elegí un taladro de 1/8"(3.125 m) para sujetar los separadores. Los tornillos de nylon fueron M3 (3mm) que hace para un ajuste agradable. Amplió cuatro orificios de esquina donde no tuve ningún conflicto con ninguno de los componentes. Inspeccionar los orificios en el lado de cobre para que no crear ningún cortos y aplicarles.
d) colocar los separadores:
Pegué los tornillos M3 de nylon a través del agujero y mano apretó los separadores en el tablero. Como se muestra en las fotos, la Junta podría estar ahora parado por sí mismo y estaba lista para ser pobladas con componentes.

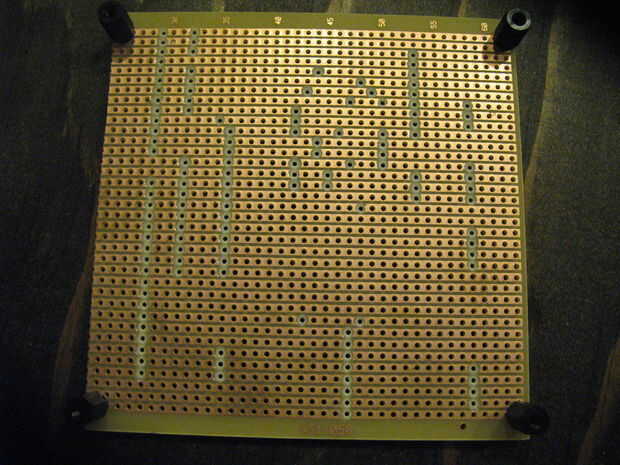

e) adición de las interrupciones de la pista en los huecos:
Luego tomé mi cortador de fantástica pista DIY y poner todas las interrupciones de pista que se encuentran en los orificios en el tablero. Durante el proceso me pegué un alambre cada ahora y entonces a través de un agujero marcado para orientarme y hacer un seguimiento de las ubicaciones correctas. Tenga en cuenta que el diseño muestra todo desde arriba, es decir, el lado no cobre, pero las interrupciones se ponen en el lado del cobre. Después coloqué las interrupciones, usé el multímetro para confirmar la interrupción apropiada de la pista en cada agujero. Mejor para asegurarse enseguida. Es mucho más difícil corregir un pequeño error más adelante.

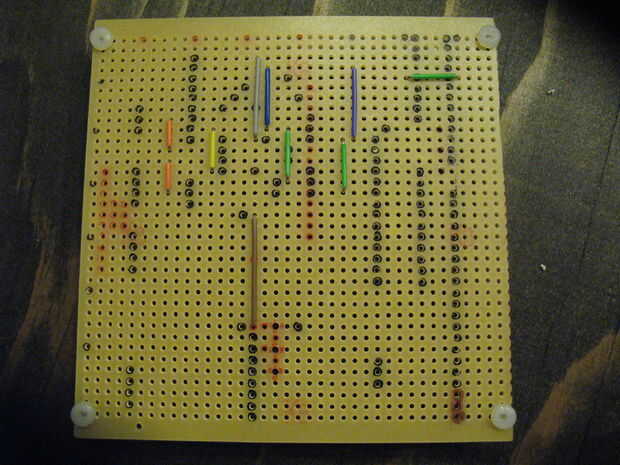

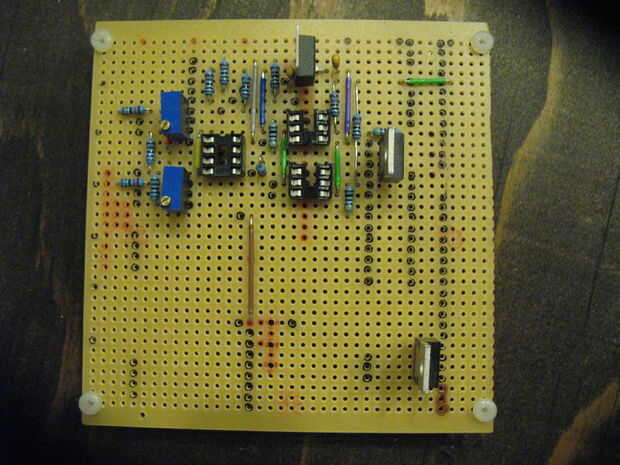

f) agregar el primer conjunto de componentes:
Generalmente construyo encima de una tabla a partir de los componentes de menor altura, a los componentes mayores y mayores. A menudo tiene la ventaja de mantener un mayor número de componentes en su lugar soldar todo al mismo tiempo. I inserta los cables puente en sus posiciones, coloca otro trozo de tablero de la tira en la parte superior y dos juntas alrededor de la vuelta. Los cables no podrían caer de esa manera y pude soldar todos los cables en una carrera.

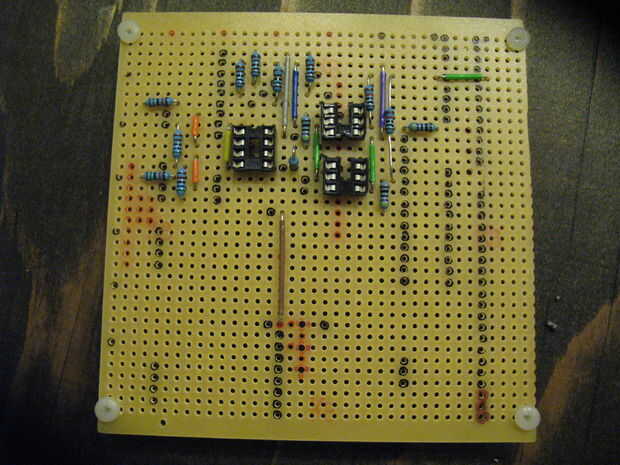

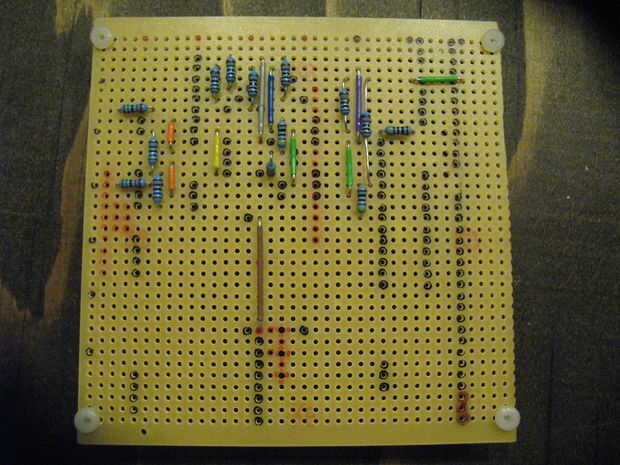

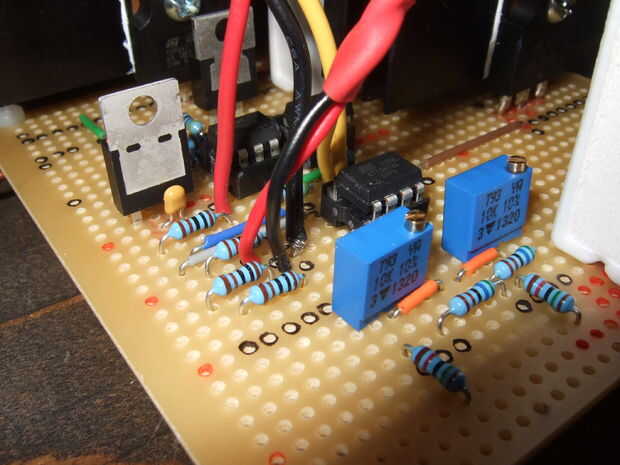

He añadido la resistencias, enchufes de IC, potenciómetro, regulador de voltaje y diodos de la misma manera.
g) agregando los transistores:

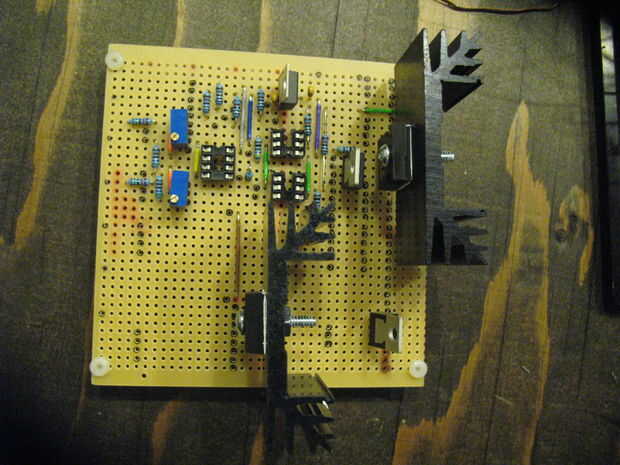

Los transistores tenían piernas de conector que no encajan en el tamaño del agujero estándar de la Junta de tira. Cuidadosamente había medido el diámetro de la pierna y seleccionar la broca adecuada. Usando una prensa del taladro se ampliaron los agujeros para las patas del transistor. A continuación, he probado la pista de los agujeros de shorts a vecino pistas antes de insertar el transistor en los agujeros y soldar en la placa. Tenga en cuenta que los disipadores de calor están conectados a los transistores utilizando pasta de contacto y kits de aislamiento.
h) agregando el segundo conjunto de componentes:

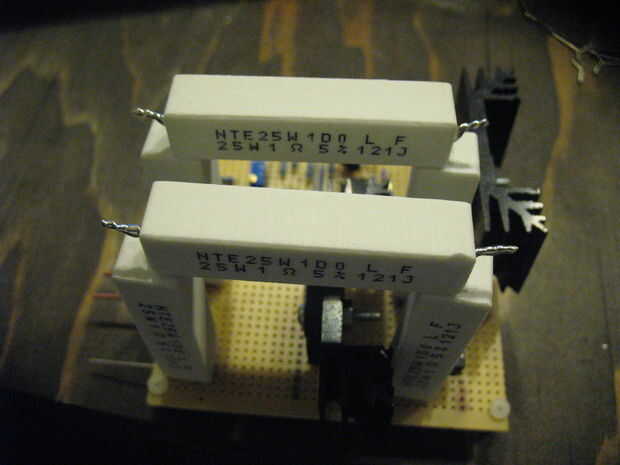

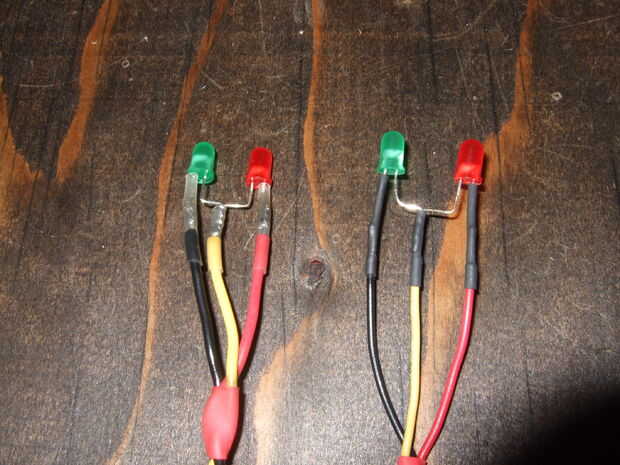

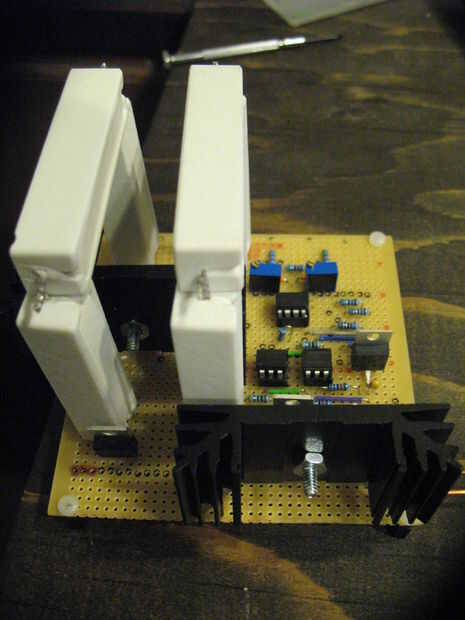

I inserta cuatro de las resistencias de alta potencia en la Junta y los soldados verticalmente sobre el tablero. Posteriormente coloqué las otras dos resistencias a través de un par, trenzados entre sí los cables de las resistencias y había les había soldado. Me la pelaron con cuidado el aislamiento de los cables de LED había premontado, inserta en su lugar y soldado en la placa.
i) el establecimiento de caminos actuales alta:

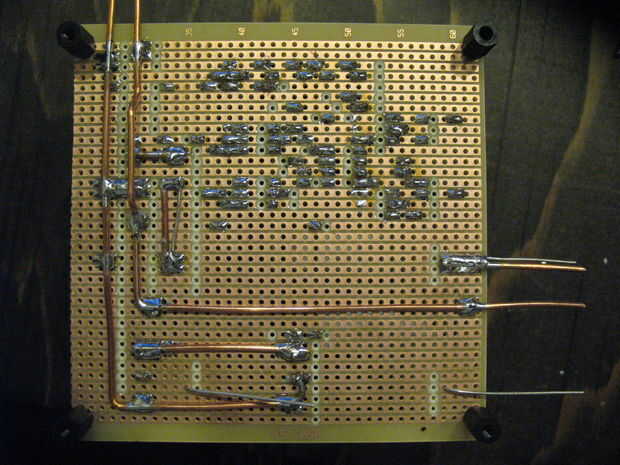

A lo largo de todas las vías actuales que llevan las corrientes de carga de una de las baterías (positivas como negativas) he añadido algunos más grueso alambre de cobre no aislado. Doblar el alambre con cuidado para evitar cortos con otras canciones y aseguró que todos los necesarios puntos de conexión fueron soldados. Nota: en la imagen el puente que hice para una sección corta de alambre. Este puente es poco profundo para despejar la altura dada por los separadores, pero a la altura suficiente para borrar todos los contactos debajo.
