Paso 2: Carga método y valores altos/bajos

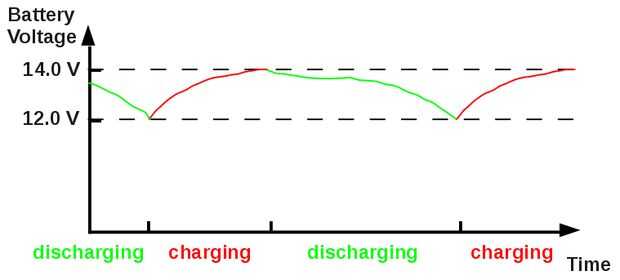

La imagen muestra el método de carga que elegí para mi carga de la batería. Saqué la imagen para visualizar cómo un ciclo de descarga de carga teóricamente debería parecerse.
Las baterías de plomo ácidas pueden conservarse felizes en un número de maneras. Este sitio web, por ejemplo, o este dan buena visión general sobre la batería de plomo ácido y las reacciones electroquímicas. Una forma sencilla es mantener el voltaje de la batería entre un "limite de tensión baja" y "Alta tensión límite". Esto se denomina "carga cíclica" y la estrategia que decidió seguir. Principalmente, porque era fácil de entender y no requieren ningún circuitos controladores actuales, que pueden conseguir un poco complicados.
Escoger un límite de tensión superior
Es importante saber que una batería de ácido de plomo puede crear hidrógeno y oxígeno en el compartimiento del mismo cuando la batería está sobrecargada. Cuando esto se hace por un período de tiempo prolongado puede crear un peligro de explosión. El gasear umbral para una celda de plomo ácido es de 2.4V / celda. Esto significa, para una batería con una tensión nominal de 12V, es decir, una batería de plomo que tiene seis celdas en serie, el gasear umbral es 14.4V. Tenga en cuenta también que la típica salida de un alternador automotriz es 13.8-14.0V.
Basado en esta información que elegí 14V como el límite superior de la tensión a la que se cargará la batería.
Eligiendo un límite inferior de voltaje
El potencial de circuito abierto de una batería de plomo ácido a plena carga y en descarga completa como 2.1 y 1.95V / de la célula, respectivamente. Interpreto estos números para decir que una batería de 12V completa que no está cargando tiene un potencial de circuito abierto de 12.6, y un vacío tiene un potencial de circuito abierto de 11.7V, respectivamente. Cualquier descarga que es más severa que la descarga completa al parecer puede limitar la vida útil de la batería. Ya que tenía que mantener dos baterías al mismo tiempo, pero mi estrategia de carga sólo carga una batería en un momento, quería tener algún buffer disponible que evita la descarga total en todo momento.
Por lo tanto decidí establecer el umbral inferior de voltaje a 12V.
