BUENA calidad CNC máquina (6 / 12 paso)

Paso 6: PPABD

Ahora es el momento de presentarles a la PPABD (Pader patente anti-contragolpe dispositivo).

Tornillo tuercas son propensas al desgaste causa de fricción entre la tuerca y el tornillo de metal plomo y a la imprecisión general de tuercas patentadas en las roscas de industrial varilla roscada.  Esto causará un 'dejadez' y resultará un pequeño retraso entre cuando el tornillo comienza a girar y cuando el hilo de la tuerca comienza realmente a mover la pieza de la máquina...  Esto se llama reacción violenta, y considerando que no puede causar grandes problemas en muchos otros tipos de máquinas, una máquina de CNC debe eliminar este problema tanto como sea posible para mantener la precisión.  Hay muchos métodos patentados utilizados en tornillos comercialmente hecho para tratar de eliminar este problema incluyendo plásticos de baja fricción y sistemas de la bola de recirculación.

Los comerciales plomo tornillo frutos secos que no utilizan un sistema de recirculación de bolas para anti-contragolpe utilizan un plástico de grado ingeniería especial llamado Delron.  Delron tiene la capacidad de ser trabajado a máquina fácilmente y tiene características de muy baja fricción.  Por desgracia, Delron es difícil de obtener en forma de hoja y también es caro.  Afortunadamente, hay una alternativa razonable.  Polietileno de alta densidad (poli etileno de alta densidad) tiene casi las propiedades mecánicas y de fricción como Delron.  Puede tomar un hilo cortar y no usar mucho.  Polietileno de alta densidad también puede ser costoso si usted compra en una hoja grande pero hay una alternativa mucho más barata.  La mayoría de los almacenes tienen una sección de utensilios de cocina que vende tablas para picar de preparación alimento plástico ordinario.  Muchas de estas tablas de picar se hacen del polipropileno, pero otros están marcados como siendo hecho del polietileno que es exactamente lo que estamos buscando para.  ¡ Elegir una de estas tarjetas que son al menos 10mm de espesor. y cortar en varias secciones (manteniendo algunas de piezas de repuesto y las piezas de la máquina se desgaste eventualmente necesitan reemplazarse) utilizando la plantilla (E) de 16g. Secciones DXF.

Una vez más, utilizando la plantilla, haga tres agujeros el polietileno de alta densidad con una broca de 6mm.  El orificio central necesitará taladrar más dependiendo de si es para ser usado en tornillos de 8mm o 12mm.  Si golpeando el metal, el piloto normal perforar tamaños para 8mm y 12mm grifos sería 6,8 y 10,2 mm respectivamente pero he encontrado que golpea ligeramente plásticos tales como polietileno de alta densidad es mejor usando un taladro piloto levemente más pequeño como 6,5 mm y 10 mm que son más fáciles de la fuente y un hilo mucho más estricto sin necesidad de ningún esfuerzo mayor para aprovechar.

El PPABD es para uso en un canal como es el caso con la X y Y hachas y tiene la ventaja de proporcionar una tuerca del plomo exacta y también rigidez adicional del canal en el punto donde más se tensiona.  La unidad z se fija a una sección de acero mucho más gruesa y por lo tanto no necesita el refuerzo atributo de la PPABD completa.

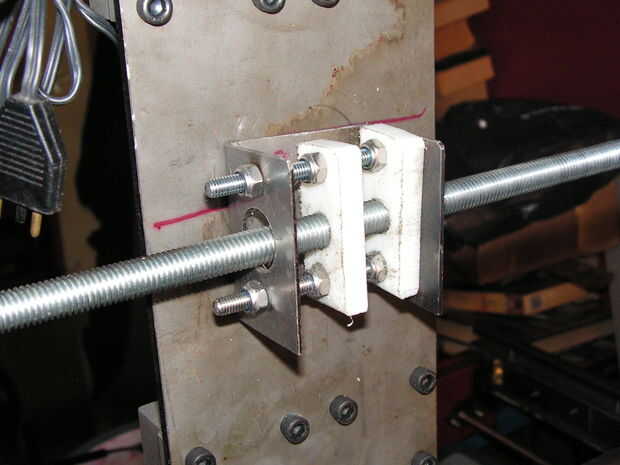

Después de cortar las roscas de M12 a través del agujero del centro de cada pieza de polietileno de alta densidad para ambos X y Y hachas, el husillo se rosca a través de agujeros en los lados del canal y dos piezas del polietileno de alta densidad que se espacian aproximadamente 25mm de separación. (ver sección del bosquejo) y luego un pedazo corto de la varilla de 6mm roscado se pasa a través de ambos agujeros exteriores en los lados de dos canales y dos piezas de polietileno de alta densidad.  Las arandelas y las tuercas Nylock se utilizan para fijar una pieza de polietileno de alta densidad firmemente contra un lado del canal y en el otro extremo de la varilla para formar un refuerzo rígido para evitar que el canal de distorsión debido al empuje el husillo contra el peso de los componentes del pórtico.  La segunda pieza de polietileno de alta densidad tiene un par de arandelas y una tuerca nylock de un lado para que las tuercas se pueden apretar un poco y utiliza para tomar cualquier desgaste en la rosca al oponerse el hilo en cada pieza de polietileno de alta densidad ligeramente contra el otro.  No es necesario apretar las tuercas de ajuste inicialmente como no habrá ningún desgaste.  Cuando se hace necesario retomar el contragolpe, simplemente poner las tuercas de ajuste y arandelas contra el bloque de polietileno de alta densidad apriete de 1/4 vuelta.
