Paso 11: Eje tornillo plomo
Corte un hilo de 6mm en cada uno de los agujeros de montaje en el Motor de pasos y montaje en la placa del eje x (7) usando pernos M6x16mm.

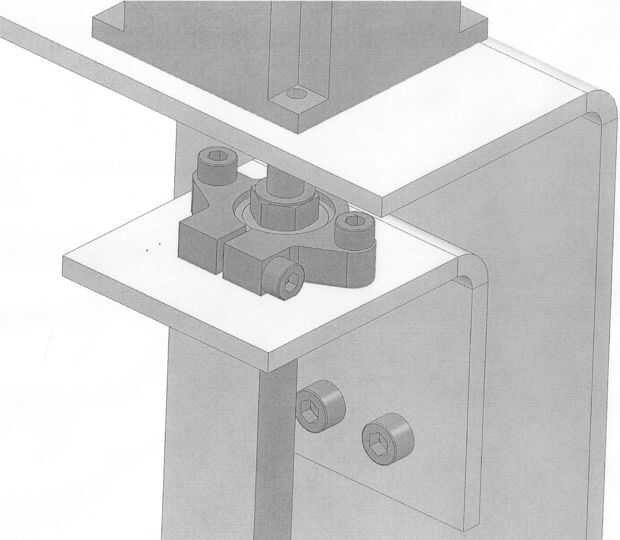

Usted debe han cortado ya los orificios de la grapa de placa de eje x (6) y la placa superior del eje z (18). Ajuste a una longitud de varilla de 8mm roscado al eje del motor mediante un conector propietario tener rosca la varilla a través de los orificios de la grapa y la placa superior. Medir la varilla a la longitud de la distancia entre el eje del motor y en la parte inferior de la placa superior en su máximo punto de viaje además de 60mm y corte a la longitud. Montar un 22 m m que lleva a la parte superior de la varilla roscada justo debajo de la Cala y fijar en posición utilizando y Tuerca M8 cada lado del rodamiento. temporalmente cabe una 22mm abrazadera en el soporte del cojinete y utilizarla para marcar los agujeros de montaje en la parte inferior de la tablilla, perforar, tap y fijar la abrazadera con dos tornillos de M6x10mm. Esto es tomar el peso del eje z en la Cala en vez del motor.

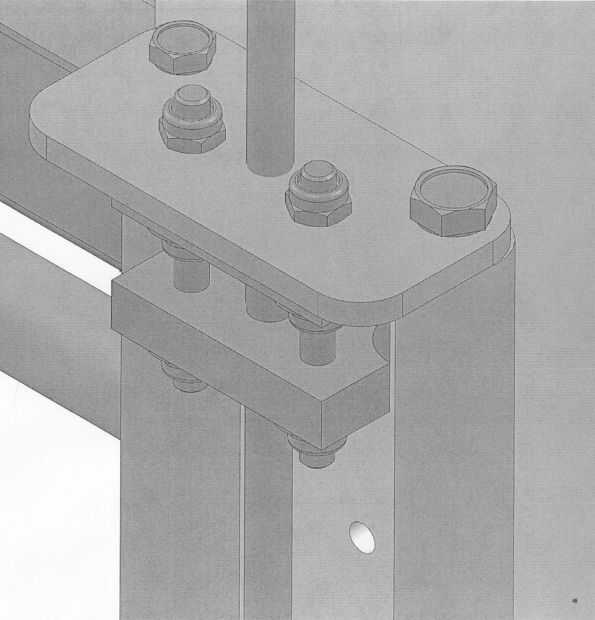

Usted tendrá que montar un PPABD modificado como antes. Las dos piezas de polietileno de alta densidad deberá ser cortado para caber entre los rieles de 20mm. No lo olvides, los bloques de polietileno de alta densidad para este eje deben ser perforados con una broca de 6,5 mm. y golpeados con un toque de M8. Le ayudará si usted taladro grifo primero los orificios de plomo en las dos piezas de polietileno de alta densidad y enrósquelos en el tornillo para que queden ambos firmemente contra la parte inferior de la tablilla y luego será más fácil posicionar los dos agujeros de 6 mm de varilla roscada de 6 mm al perforar a través de la placa superior. Por último montar todo el conjunto en la parte inferior de la placa superior del eje z (18) de manera similar en cuanto a los otros tornillos de plomo... .
No hay necesidad de una menor fijación de la PPABD como el peso del eje z lo limitará.
