Paso 3: Apoyo de guías lineales

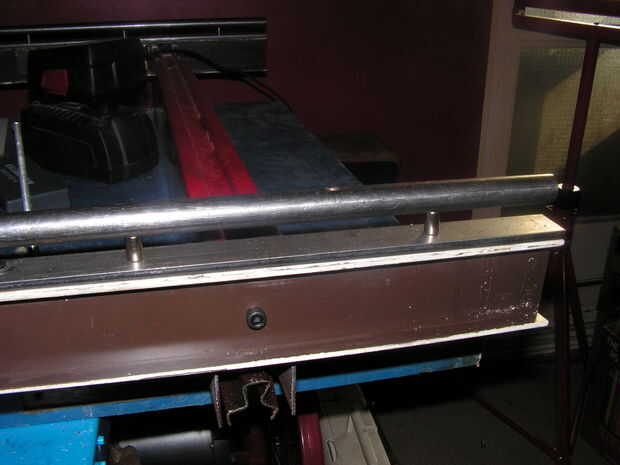

Los principales soportes de los rieles son de 25 mm x 50 mm. aluminio (soy lol británico), 'I' sección. Mi ayudas fueron originalmente unir piezas para mamparas desmontables encontradas mi patio de basura local. Una alternativa relativamente barata sería comprar un par de aluminio barato niveles del alcohol de eBay que pueden ser 1800mm o más de largo y tienen la ventaja de fuerza y un borde superior molido. En la cima de la secciones se emperna a una longitud de riel de acero brillante de 25 x 5 mm. Estos carriles entonces soporte 16mm, brillante suaves barras acero inoxidable montadas sobre metal 12 mm de largo x 8mm diámetro eléctrico los espaciadores que buen espacio para las cubiertas de 16mm rodamientos lineales.
Para esta sección de la construcción necesita dos longitudes de cada uno de los siguientes materiales cortado a la longitud deseada de la máquina:
16mm, acero suave brillante de la barra o varilla de acero inoxidable.
barra de acero brillante de 25 x 5 mm. (acero negro no se rueda y por lo tanto no tiene la anchura correcta. Acero brillante es a las dimensiones correctas).
25 mm x 50 mm aluminio sección 'I' (o niveles de alcohol de dos constructores de la longitud correcta)
Usted también necesitará suficiente 12mm largo x 8mm diámetro eléctrico separadores perforado desde el estándar de 4.5mm de diámetro hasta 5mm suficiente para hacer soportes en cada 150mm. Usted también necesitará una cantidad de M5 x12mm, avellanado, allen socketed tornillos para fijar el piso bar de aluminio y un número de M5 x 25 mm, avellanado, allen socketed tornillos para fijar el plano de la barra, a través de los separadores y en la barra de 16mm. Doce M5 x 20 mm cabeza avellanada a allen tornillos también son necesarios para construir la plantilla.
Las herramientas que usted necesitará son un taladro, 5mm y 4,2 mm taladro pedacitos, un conjunto de grifos de rosca M5 y un conjunto de 'ball-end' llaves allen. Si es posible, puede obtener un conjunto de grifos para corte de espiral a diferencia de los elementos estándar como son mucho mejores para el corte de 'agujeros ciegos' aunque sean más caros y menos fáciles de obtener.
He desperdicié una cantidad considerable de materiales antes de llegar en el único método de perforación exacta y que usted tendrá que construir una plantilla como se indica en el paso anterior.
barra del carril metálico de 16mm
Usted tendrá que ir a un taller de ingeniería tener un 1mm plana profunda fresada en la varilla de 16mm como he encontrado imposible perforar una superficie redonda que incluso usando una fresa en una prensa del taladro. Esta profundidad también preve la anchura correcta para los 8mm diámetro separadores en la varilla. (ver croquis).
Construcción de carril linear
Primer centro de su plantilla en la mesa del taladro con una broca de 10mm montada en el mandril y el agujero central en la placa inferior de la plantilla. Asegúrese de que la plantilla está atornillada firmemente sobre la mesa del taladro a través de los agujeros cortados diagonalmente en la placa de plantilla.
Inserte una broca de 4,2 mm en el mandril y poner la mesa a la altura correcta para que la punta del taladro termine de 2.5-3mm sobre la placa de plantilla en su recorrido vertical más lejos. Es esencial que la misma cantidad de viajes es utilizado todo el tiempo cuando las barras de perforación y por lo que es una buena idea usar un pedazo de 'distancia' que puede colocar en el canal de plantilla por cada vez que cambias de tamaño de taladro.
Coloque el trasmallo en el primer conjunto de agujeros de 5mm a 75mm de agujero central. Coloque la varilla de metal de 16mm entre las guías de canales con la parte plana hacia arriba y la barra contra el perno central del canal a tope. Lugar 25 mm x 5 mm barra plana sobre la varilla de 16mm entre las espigas situado en la parte superior de las guías de canal y posición final de la barra sobre el extremo de la varilla.
Perforar el piso de la barra y en la barra de metal en el desplazamiento vertical completa de la broca. Para el primer agujero de cada carril, toque el orificio de la varilla utilizando el conjunto completo de M5 grifo grifos con un número 3 (enchufe). Reemplace la broca de 4,2 mm con 5mm taladro y taladrar el agujero en el piso bar a 5 milímetros. Entonces temporalmente, utilizando uno de los pernos de 12mm, perno de la varilla y la barra juntos. Vuelva a colocar la broca de 4,2 mm en el mandril y asegurarse de que el recorrido máximo es que antes de usar la pieza de 'distancia'. Perforar todos los agujeros restantes a través de la barra y la varilla (para asegurar que la barra está firmemente entre las clavijas) en 150mm usando el trasmallo en los agujeros correctos en las guías de canal de plantilla, para cada carril. Luego retire la plantilla.
separar las dos partes del riel y toque todos los orificios restantes en la barra de metal utilizando los grifos M5 como antes y luego apartar la barra. Recambiar el taladro a una de 5mm y perfore todos los agujeros restantes en el piso bar a 5 milímetros. Gire la barra encima de y para avellanar todos estos agujeros con un 10mm taladro hasta que la circunferencia del agujero 10mm es apenas visible en la superficie de la barra.
A continuación, tenemos que colocar las fijaciones entre el piso bar y la 'I' sección de viga de aluminio. Es imprescindible que el borde ot la plana barra sigue el borde de la viga de aluminio. Mis rieles eran un poco difíciles como la sección de aluminio 1"(25,4 mm) que hizo un poco más amplio que el 25 mm plana barra de modo que tuve que colocarlos dos entre dos pedazos de metall con un poco de embalaje en un side.and todo el lote puesto en las abrazaderas. Al igual que para la plana bar y barra, el plano bar y hay que taladrar con una broca de 4,2 mm de aluminio. Como las dos secciones se perforan simultáneamente, la distancia entre orificios es en ninguna parte cerca tan crítica como con la varilla de metal y barra plana. Los agujeros deben perforarse alternativamente a cada lado de la barra entre las fijaciones de la barra de metal y entre 5 y 6 mm desde el borde de la barra. Si se supera esta dimensión, le resultará difícil insertar y apretar las fijaciones entre el piso bar y el aluminio como la barra metálica se debe instalar antes el piso bar y aluminio se puede unir... Golpear los agujeros en el aluminio usando el grifo M5. A continuación, como con las fijaciones de la barra de metal, ampliar estos nuevos agujeros en el piso de la barra a 5mm pero esta vez, Avellane los agujeros en la parte superior de la barra.
Por último, utilizando M5 x 25 mm, había avellanado tornillos allen a través de la cara inferior del piso la barra, a través de los offs del soporte eléctrico y en la barra de metal. Par estas fijaciones, posiblemente usando hilo sellado para evitar que se afloje. Luego coloque este conjunto sobre la viga de aluminio y perno a la viga de aluminio con M5 x12 avellanado tornillos allen. Esto es donde ves la ventaja de agujeros cerca del borde de las barra plana y usando 'terminó de bola' llaves allen...
Y ahí lo tienen. Un par de guías lineales compatibles.
