BUENA calidad CNC máquina (1 / 12 paso)

Paso 1: Travesaños

Por mi parte delantera y trasera travesaños, usé dos secciones de la caja que eran originalmente soportes de estanterías para la industria en mi patio de basura local.  El metal thickess es alrededor de 16g (1.8 mm) y cuando el corte me dio un ancho útil de 785 mm.  Todos los dibujos están diseñados para este ancho pero no hay ninguna razón por qué no se pueden utilizar secciones más largas (dentro de razón) pero tienes que modificar algunas partes de los archivos DXF para acomodar la longitud extra.  El tamaño transversal de mis miembros eran 40mm de ancho por 100mm de profundidad.  Por supuesto, pueden, obtener otras secciones de la caja aunque le aconsejo que son 100mm - 150 m m profundos.  Para los dos largueros intermedios, usé dos secciones largo 785mm de sección en caja 50 x 25 mm acero.

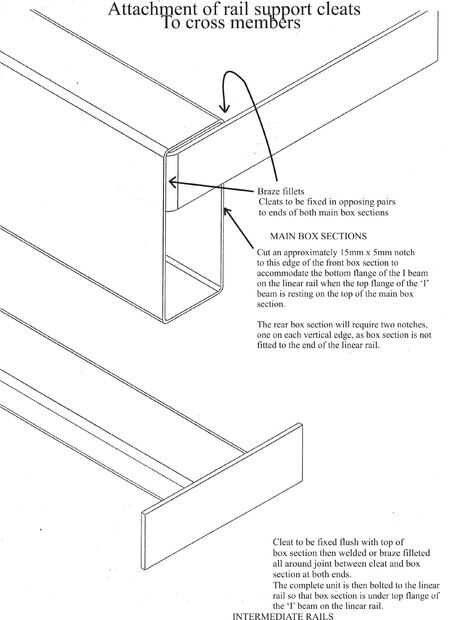

En orden para los largueros para fijarse a los rieles lineales compatibles (ver sección siguiente) será necesario fijar grapas acero a los extremos de las secciones de la caja.  El dibujo adjunto muestra un método de hacerlo.  Usé 3, 2mm (10g) x tiras ancho 40mm de acero dulce.  Cualquier metal de tamaño utilizas, tendrá que encajar entre las webs de la 'I' sección de las guías lineales.  Para los carriles intermedios, soldó con autógena secciones largo 130mm con el nivel de la tira con la parte superior de la sección de caja.  Para las secciones traseras y delantera, usé una piezas de 170mm en cada extremo con un extremo doblado a 90 grados durante lo últimos 40mm o menos. (ver dibujo).  Para fijación de los rieles lineales terminados es necesario cortar una pequeña muesca en el borde vertical posterior del delantero travesaño abajo la conexión del reborde para permitir que la red inferior de la sección viga sobre el riel lineal para que la parte inferior de la brida superior del riel lineal sección 'I' se ajusta firmemente hacia abajo en la parte superior del travesaño.  La parte trasera, travesaño principal requerirá dos tales muescas como el miembro no está instalado en el extremo del riel lineal.

Los dos travesaños intermedios están equipadas en tercer puntos a lo largo del carril linear entre los dos principales miembros y asegurando que la parte superior de la sección de caja se incorpora firmemente bajo el 'I' parte superior de la viga del reborde a fin de que las tapas de todos los miembros de la cruzadas están al mismo nivel que su bancada solicitadas es fijo.  Fijación del riel lineal a las bridas de travesaño se realiza mediante tornillos M5 (preferiblemente por perforación con una broca de 4,2 mm y los agujeros roscados con una rosca M5 en las pestañas de la sección de caja).  Use al menos 3 tornillos espaciados uniformemente a lo largo de cada pestaña.
