BUENA calidad CNC máquina (10 / 12 paso)

Paso 10: Líder de eje de tornillo

M6 cortar roscas en los agujeros de montaje de los pasos del eje motor y montar en su posición en el panel derecho del pórtico utilizando tornillos de M6x10mm.

Seleccione el eje x canal (pieza F de 16g. DXF) y fijarlo a la placa del eje x (7) con cuatro tuercas de 6 mm y tornillos.  Utilizando la plantilla ('E' de 16g. Construcción DXF) una PPABD similar a las unidades en el eje y llevan tornillos.

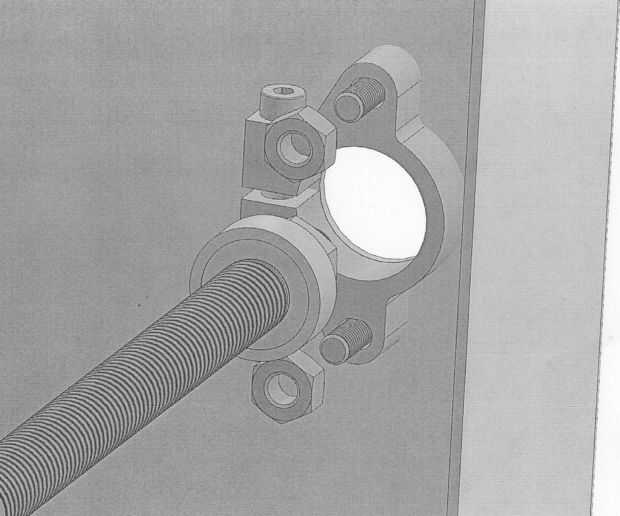

Fijar una abrazadera de 22mm en el interior cara del panel de pórtico de LH en la posición del tornillo de plomo.  Enfrentan a una longitud de varilla de 12mm roscado a la longitud desde el extremo del eje del motor en el interior del panel de pórtico de LH más 10mm de corte.  Usando un torno centro, reducir ambos extremos de la varilla de 12mm a 8mm para una distancia de 20mm.  Corte un hilo M8 a un extremo de la varilla de 12mm.

Deslice un 22 m m que lleva en el extremo roscado de la varilla de 12mm y en posición con una tuerca nylock de M8.  Introduzca el tornillo por el agujero en el panel de pórtico de LH, a través de la abrazadera y la PPABD y Únete al final sin rosca de la varilla de 12mm para el eje del motor mediante un conector propietario.  Finalmente, apriete la abrazadera en el panel de pórtico de LH.
