Arduino pantalla VFD reloj Tutorial - guía de VFD muestra (3 / 10 paso)

Paso 3: Guía de VFD - llegar a conocer su VFD parte II

Bienvenidos a la segunda parte de explorar su VFD. Anteriormente yo ojala te ayudó a encontrar los pines de filamento y las clavijas de las rejillas y ánodos. Ahora le calculamos exactamente lo que estos pernos son buena información Ahora desconecte los cables conectados a las rejillas y ánodos. Tomar dos cables de puente. Conecte un cable de la derecha y una izquierda. Ahora debería ver un segmento encendido en la pantalla. Si no, apenas lo intenta todo con algunos otros pins.

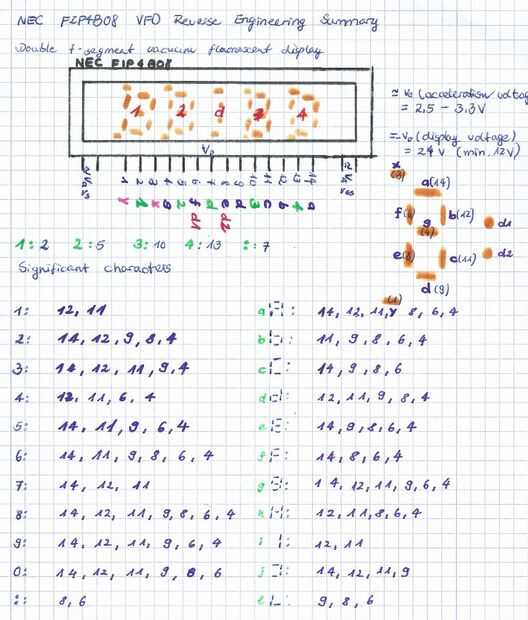

Ya que tengo una memoria muy corta me pareció útil escribir todo abajo (Fíjate en la exploración). También podría hacerlo si tiene capacidad de memoria similar. Ver cómo los números representan las rejillas (seleccionando el carácter/dígito que se desea iluminar) y las letras a g los ánodos (segmento), apenas como de displays de 7 segmentos. Entonces, mi pantalla NEC tiene barras horizontales situados encima y debajo de las cifras, para cualquier uso. Simplemente les llamé x e y. Los dos puntos que divide los 4 dígitos comparten los pernos e y f y tiene su propia red. Segmento de los 4 dígitos 7 VFDs puede parecer bastante similar entre sí, pero creo que tienen un pinout diferente. Tienes que averiguar cómo funciona la pantalla.

Así que si se hace, se pueden combinar algunos segmentos y rejillas para la diversión y algunos números, Letras por ejemplo. He anotado de las conexiones necesarias para mostrar los caracteres particulares (números) yo mismo. Es útil para más tarde.
