Paso 8: VFD reloj - prototipos, PCB, montaje de

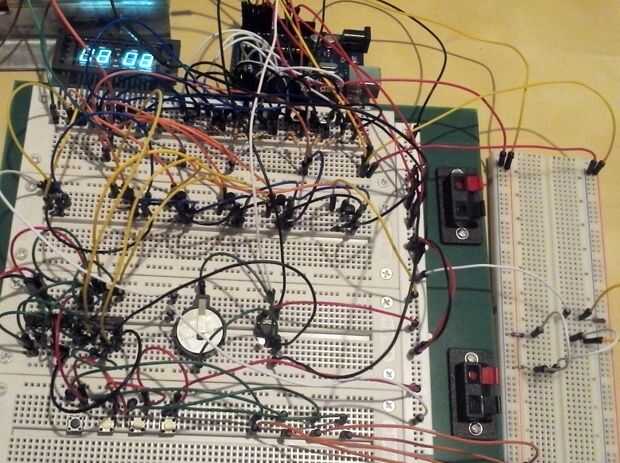

Si has seguido a esta guía exactamente, su reloj de VFD así como todo lo que viene con el VFD reloj circuito conectado en una placa corriente o con la conexión a un Arduino con un independiente AVR. Posiblemente puede ver como la foto de arriba: Chiz carga de cables!
Ahora si usted siente tenía bastante de diseño y prototipado, vamos a hacerlo permanente (y volver a algunos breadboards disponibles para otros proyectos).
Mi reloj de VFD tuvo que ser construido en perfboard debido a tres razones más importantes:
- Dinero
- Dinero
- Dinero
- Dinero
Vaya, realmente cuatro razones. intenté crear un PCB para usted (doble cara) en águila. No recuerdo si es final o ya no. de todas formas, puedes echar un vistazo en el diseño del PWB abajo!
Todo en un PCB para soldar generalmente toma un par de horas; la soldadura de perfboard puede tomar hasta una semana o unos días si eres lo suficientemente rápido. Así que prepare un café y tener paciencia con usted. Si se siente agotado o desmotivado, tomar un descanso y para pasear. Estos son algunos consejos para usted durante el montaje creo que podrían ser útiles para usted:
- D materia hablas como vas para ensamblar sus piezas en un reloj, siempre es útil comenzar el más corto de soldadura, componentes más pequeños. Resistencias definitivamente pertenecen a esta categoría, así como condensadores SMD, SMD ICs y diodos. La última cosa que quieres hacer es para Monte-220s y condensadores electrolíticos. Con los soldados a la Junta, su realmente incómoda si usted quiere cambiar cualquier cosa de menor tamaño.
- Al montar el perfboard, recordar inicialmente aproximadamente localizar los componentes y ver cómo puede obtener la mejor manera posible para conectar. Desea eliminar la superposición y cruce de cables con el fin de reducir los cables del puente que tienes que usar.
- Trate de soldar rastros cortos y gruesos con el fin de garantizar la mejor conexión posible.
- Utilice la función de prueba de continuidad de su multímetro regularmente para comprobar si hiciste todo bien, incluso si va a montar los componentes en una PCB y comprobar te conduce han atado juntos accidentalmente.
- Eliminar conexiones no deseadas con un lechón de la soldadura.

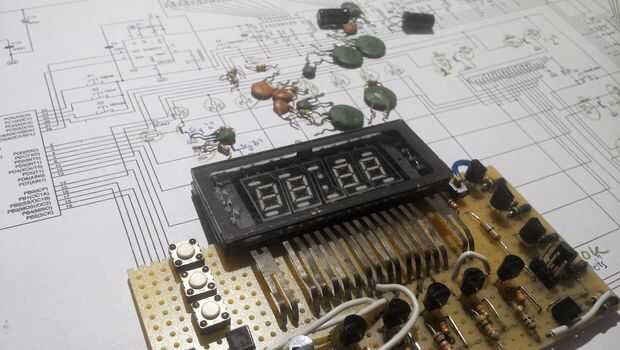

Echa un vistazo a una foto que he sacado durante el montaje (2 un). Lo puedes hacer mejor que yo lo hice!! Edificio en PCB con componentes SMD más pequeños puede ahorrar mucho espacio y hace que el reloj se ve más elegante. Yo pude también han utilizado mucho más los componentes SMD en perfboard. Han reemplazado la necesidad de una segunda perfboard.
¿ Acabado? No introduzca el ICs en sus todavía! Revise dos veces todas las conexiones y si realmente crees que todo se ha montado correctamente, enchufe el cordón de alimentación principal. Ahora coge tu multímetro y compruebe todos los niveles de tensión. Especialmente los de las tomas de IC (AVR, DS1307) y los voltajes de salida de los reguladores de tensión. Si sabes que todo es correcto, desenchufe la Junta otra vez, inserte el AVR programado y tal vez el reloj IC, orar y espero el circuito para trabajar!
