Paso 4: Guía de VFD - el VFD con un microcontrolador que controla
Ya que ahora sabes cómo su VFD muestra los caracteres mediante la aplicación de algún voltaje en algún punto queremos aún más con nuestro VFD pantalla. Especialmente si te aburres viendo sólo un carácter en todos los segmentos o ya tiene agotado las Naciones Unidas - y replugging los cables para nuevos personajes una y otra vez. En este momento usted podría contratar algunos crackhead quien hace esto por ti loco rápido o adivina... microcontrol se!

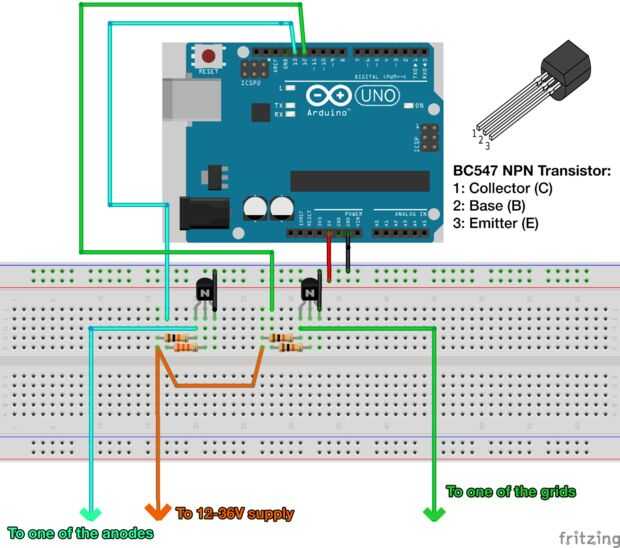

La foto de arriba muestra cómo la forma menos complicada que pude encontrar para la exhibición de VFD. En este caso podría funcionar cualquier NPN de propósito general. He utilizado BC547B puesto que éstos son más comunes en Europa. Supongo que usted tiene suficientes resistencias ahí, si no, desoldar algunos de sus dispositivos de trabajo no. Generalmente de origen piezas de antiguas placas de circuito impreso. Ahorra tiempo y dinero en comparación con dirigirse a la fuente electrónica local.
Básicamente usted puede tratar su VFD display como una pantalla de siete segmentos regulares con un cátodo común ahora. Enviando una señal baja a la base del transistor de NPN apaga el NPN. Esto permitirá actual para fluir desde el voltaje de ánodo a través de la resistencia de 10 k a nuestro segmento o red. Tan encendiendo el transistor (alto), el segmento o red recibirán 0V del emisor y apagar. En Resumen: bajo en μC se convierte en segmento/red; ALTA en μC desactiva el segmento/red.
Navegando por Google y Instructables he encontrado ejemplos de código (basado en Arduino) y proyectos que muestran cómo algunos contando, cómo convertirlo en un reloj, cómo conectarlo a cambio registros para guardar alfileres y cómo multiplexar. Por supuesto puede escribir su propio software y utilizar cualquier microcontrolador con que usted es cómodo. Existen incluso proyectos con displays de 7 segmentos y 8051s. Seguro que me gustaría ver algunos de mis C8751s de oro cerámica ejecutar un reloj como este! : D

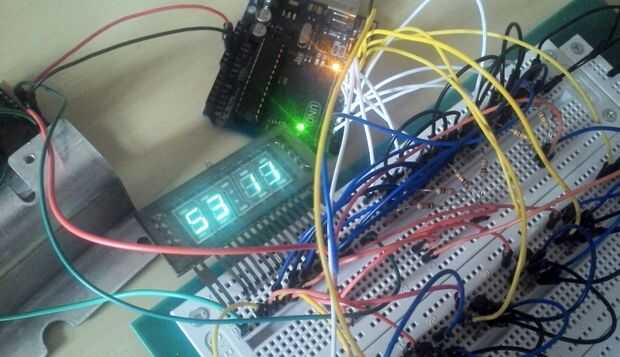

La segunda foto que tomé con mi cámara del smartphone pésimo muestra algún ejemplo de código se ejecuta en la pantalla de VFD que está conectada a un Arduino.
---
Hazte un favor y breadboards grandes para correr la pantalla VFD. Los pequeños acaban rápidamente el espacio y sí... ¡Mal!
