Paso 2: Guía de VFD - llegar a conocer su parte de VFD
Pasemos al siguiente paso. supongo que ya han encontrado la perfecta visualización. No dude en desoldar la pantalla desde el dispositivo antiguo. Ahora finalmente se hacer cosas impresionantes con la exhibición de VFD como disfrutando de su resplandor azul y verde. Por supuesto tenemos que conectar la pantalla VFD correctamente si queremos verlo en acción. Para que esto suceda, hay cierto trabajo por delante. Parte hace que la pantalla brilla!
Lo primero que quiero hacer es Mostrar google el número de parte de ustedes VFD. Usted encontrará una hoja de datos del VFD si suerte. La hoja de datos proporciona el pinout de la pantalla, indica dónde aplicar qué tipo de tensión y mucha otra información útil. Estudiarlo y no dude en saltar los dos pasos.
No que suerte tuve que figura el pinout, el camino difícil, incluso si el pinout fue impreso en la placa. me di cuenta de que más tarde (jajaja). Así que compruebe si el PCB donde su VFD perteneció a tiene el pinout impreso en él. Si no, t parte siguiente ayudará a con averiguar el pinout. ¿Se siente como demasiado por delante de la lectura? Aquí está un útil video de YouTube que he encontrado muestra lo mismo que voy a intentar explicar a continuación:
Dave (EEVblog) también ha subido un gran video que te enseña a hackear VFDs. Este video es más bien una guía sobre cómo abordar la interfaz con el VFD display y el driver IC en él. Pero dado que queremos mantener la placa de circuito tan pequeño como sea posible, vamos a escribir nuestro propio controlador y diseñar nuestro propio circuito controlador simple.
La pantalla VFD - el duro camino de hacking
Un poco de teoría: creo que es útil comenzar diciéndote cómo funciona una exhibición fluorescente del vacío.
Es grande si usted ya cómo funciona un tubo de vacío triodo - el VFD sí realmente es un triodo.
Dentro del paquete de vacío de vidrio de la pantalla, un filamento de tungsteno se encuentra por encima de los segmentos de ánodo. En el calor adecuado, el cátodo (-) emite electrones que inciden sobre el ánodo hace el material fluorescente en el resplandor del ánodo (+) . Una red que se encuentra entre el cátodo y el ánodo permite para controlar el flujo del electrón.
Así que tenemos que averiguar el cátodo, el ánodo y las rejillas de la pantalla.
En Resumen: tenemos que encontrar el filamento, los ánodos (que representan los segmentos) y las redes (que representan los dígitos).
Generalmente es la más fácil saber que pines toma el cátodo . En la mayoría de los VFDs, estos pueden encontrarse separado izquierda y derecha. Ya que sólo queremos el calor el cátodo, puede utilizar un DC o un voltaje de CA. En nuestro caso es más fácil conseguir DC, pero voltaje CA ofrece un brillo más equilibrado en ambos lados de la pantalla mientras que en DC, el lado con la tensión más negativa es más brillante.
La pantalla VFD generalmente funciona muy bien con un voltaje de filamento entre 2.5V a 3V. Cuando accidentalmente fui mucho más alto que el voltaje, explotó uno de los cables de filamento, pero la pantalla sigue funcionando. Protoboard, cables puente, exhibición de VFD, fuente de alimentación. Prepárate a ir! Ahora puede aplicar una tensión para el filamento. Nunca debería ver el filamento que brilla intensamente . Que brilla intensamente acorta drásticamente la vida útil de la pantalla. No hagas lo que hice (véase el cuadro 1 del paso I)

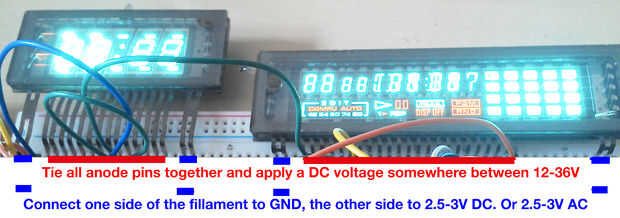

Todos los restantes entre los pernos deben ser patillas ánodo y rejilla entonces. Permite unir todos los pines por ahora y al menos se aplica un voltaje de C.C. de + 12V. En + 12V, ya verá la pantalla brille realmente brillante, pero puede ir con seguridad a alrededor de 30-35V si quieres cosas realmente brillantes. Mira la foto de arriba lo he conectados pantallas VFD para encender para arriba. Disfrutar de la luz!
En cortocircuito (C.C.):
- Un lado del filamento: GND
- Otro lado del filamento: 2.5-3V DC
- Rejillas y ánodo: 12-36V DC y conectar entre sí
