Araña mecánica robótica (6 / 8 paso)

Paso 6: electrónica

Las imágenes de este paso son representaciones de lo que son en mi proyecto de sus colocaciones reales se explican en el paso de montaje. Este paso es sólo para explicar lo que hace cada componente.

Este esquema es una versión muy simplificada por causa de entendimientos y no incluye la electrónica dentro de cada uno de los principales componentes.

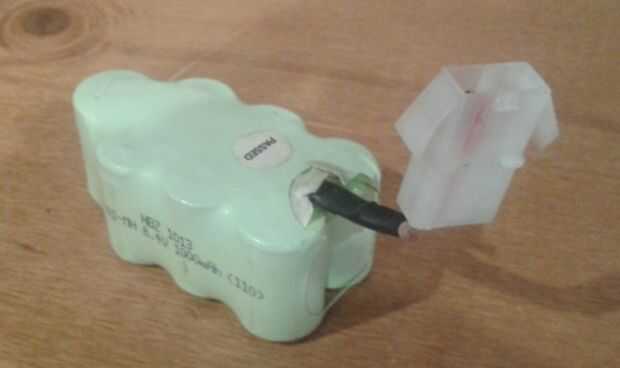

La batería utilizada para este proyecto fue una batería recargable de modelado estándar de 8,4 voltios. Usando la ley de Kirchhoff (el voltaje se divide en serie) podría han utilizados los 8,4 voltios o dividirla y utiliza 4.2. Decidí utilizar esta batería para un número de razones, a saber, el hecho de que es recargable que es muy conveniente para un juguete como este que utilizará energía rápidamente, es ligero y por lo tanto no agrega mucha masa que requiere mover, el adaptador de plástico se ajusta con otros equipos de radio que tengo como un controlador de velocidad y receptor y el hecho de que nunca tuve que comprarlo , ya que era una batería de repuesto en mi garaje. Mientras 8,4 voltios corría el riesgo de quemar los motores no tenía ninguna opción pero poner en paralelo como poner cada par de serie significó no bastante energía se utilizaba y bajo la presión de las piernas no le gira los motores. Por lo tanto, al usar mi proyecto tengo que asegúrese de no utilizar el acelerador demasiado violentamente o el riesgo de destrucción de los motores.

El servo es para proporcionar el movimiento de mi mecanismo de giro y funciona como cualquier servo regular

El receptor toma la señal del transmisor y la envía al controlador del servo y la velocidad. Es este dispositivo que se sincroniza con el controlador y es lo que me permite recibir señales de radio debido a la antena integrada.

El regulador es la pieza central de este proyecto y es lo que controla el servo y los motores eléctricos limitando su rotación proporcional a la cantidad impuesta por el emisor. Se une a la batería, todos los motores de cuatro en paralelo, el receptor y un interruptor.

Por suerte fui capaz de usar el receptor, el transmisor y el controlador de velocidad de un viejo coche de control remoto, así como encontrar una batería adecuada que me salvó un montón de dinero y me permitió reciclar viejos componentes.
