Paso 3: El flip-flop o biestable
Un flip-flop es como un interruptor, manteniendo su estado indefinidamente hasta que algo lo obliga a cambiar. Esto es fundamental en lógica digital y computación, pero aquí tenemos a mantenerlo simple y utilizarlo simplemente como un interruptor. Ahora tenemos dos Estados completamente estables que no va a cambiar por su cuenta, por lo tanto, biestable.

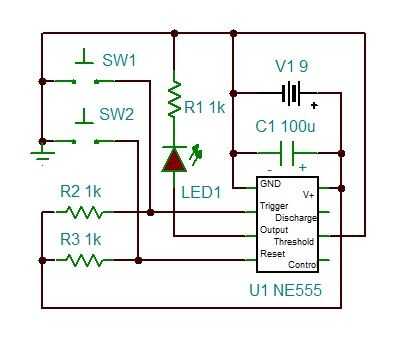

Ver el esquema abajo y entonces discutiremos lo que está sucediendo.
Pulsar SW1 y el LED se enciende. R2 las fuerzas perno gatillo 2 alta hasta que se pulsa el botón, impidiendo que el circuito de activación. Una vez que se presiona SW1, el flip-flop interno se convierte en el pin 3 de salida y espera para la señal del segundo comparador a decir eso Perno umbral 6 ha alcanzado 2/3 del voltaje de la fuente. Pero conectamos pin 6 a tierra, así que nunca viaje, manteniendo el circuito en el comparador y estable indefinidamente. La única manera de detenerlo es prensa SW2, que conecta el pin de reset 4 a la tierra, que hasta ahora ha tenido alta por R3. Esto hace que el flip-flop a volver a su estado original, apagando el LED. El circuito es estable una vez más en este estado, espera que el usuario presiona SW1.
