Saber su IC: 555 temporizadores

Hola y Bienvenidos a una nueva serie de instructables llamada "sabe de su circuito integrado"

Saber su CI pretende desmitificar común circuitos integrados y permite a las personas a entender a un punto donde puede utilizar en sus propios proyectos.

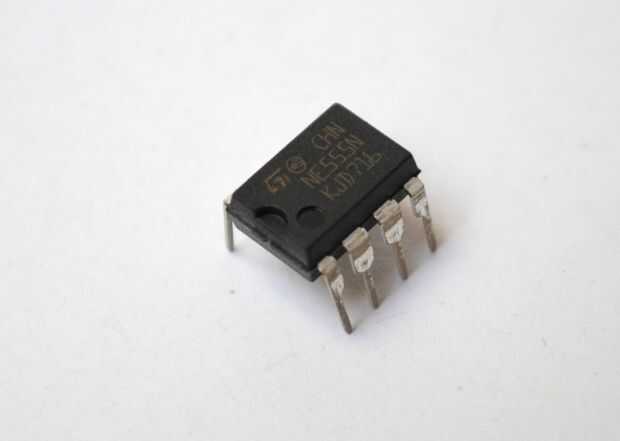

El primer circuito de esta serie es el temporizador 555 utilizado.

Si tienes sugerencias para futuros chips que debemos cubrir, por favor, me dispara un correo electrónico!

ACTUALIZACIÓN:
Decidí hacer los cuadros de diseño más fácil de leer, sé fue confundir a algunas personas. Espero que esto te sirva!
