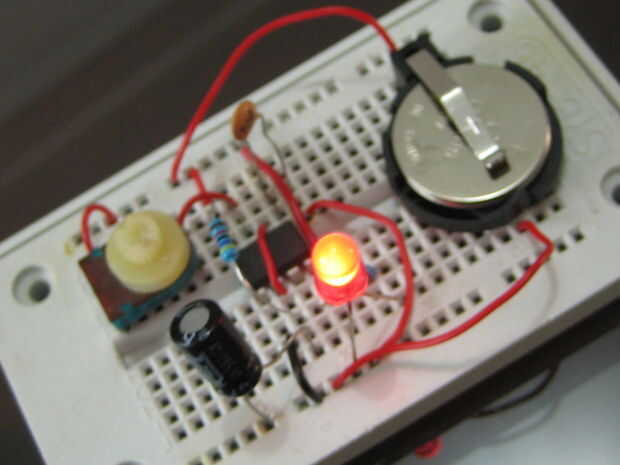

Con algunas resistencias y condensadores, he configurado básicamente un chip 555 temporizador como oscilador (término fantasía algo que genera impulsos eléctricos a intervalos regulares). Utiliza los pulsos para conducir un LED, que se convirtió en cada vez que había un pulso y cuando no había un pulso (por lo tanto la acción intermitente). En términos técnicos, este circuito se llama un "multivibrador astable".
Este es un gran proyecto para empezar con, si usted está pensando hacer electrónica. Aquí es lo que necesitarás:
-U1: Temporizador 555 IC
-R1: 1 potenciómetro de megohm
-R2: resistencia de 47 kilohm
-R3: resistencia de 330 ohmios
-C1: condensador electrolítico de 1 μF
-C2: condensador de disco de 0.1 μF (100nF)
-LED: LED rojo 5mm
-Batería de 9V
-Sin soldadura breadboard
A montar el circuito según el esquema adjunto (555 LED flasher.pdf), y listo. Para una buena explicación de cómo realmente funciona, visite la página de Temporizador 555 del Club de electrónica aquí.

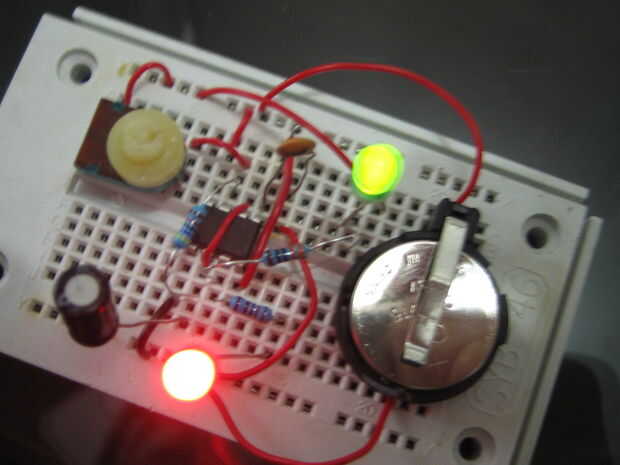

Nota: Hace un mes, hice una mejora a mi diseño original que me permite manejar dos LEDs en lugar de sólo uno. Básicamente, los LEDs están conectados por lo que cuando hay un pulso desde el temporizador 555, el LED rojo se enciende el LED verde se apaga y cuando no hay un pulso, el LED verde se enciende y el LED rojo se apaga. He incluido el diagrama del circuito correspondiente (LED Flasher 2) con este Instructable.
