Paso 1: Necesitarás algunas partes...
Como se mencionó, los circuitos no será complejo, pero serán necesario un número de diversos componentes, que son fácilmente disponibles.
Se necesita:
- 555 temporizadores. No te preocupes todas las letras en el nombre de NE, LM, NA, SE o SA, basta con ver para el 555 o el fabricante. Baratas funcionan tan bien o mejor que los más caros serán. También, se desea utilizar el tipo más común de bipolar, que se hacen con BJT en vez de FETs. Virutas CMOS con FETs son funcionalmente idénticas, pero son más fáciles de dañar con la descarga electrostática y generalmente no tanta corriente como el tipo BJT de salida. La forma más segura para distinguir entre BJT y FET estilo 555s es comprobar la hoja de datos, como éste para el tipo de BJT LM555, éste para el tipo TLC555 CMOS de FET, de Texas Instruments. Esta información se encuentra generalmente en la primera página en la descripción de punto de la bala o el primer par de párrafos.
- varias resistencias (incluidos los potenciómetros) y condensadores. Valores nominales se dará según sea necesario.
- otros varios componentes: LED, un zumbador, un altavoz de 8Ω, interruptores, puente cables, pilas y portapilas (o alguna otra fuente de alimentación), protoboard, etc.

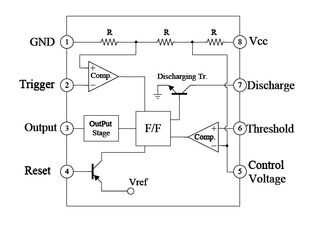

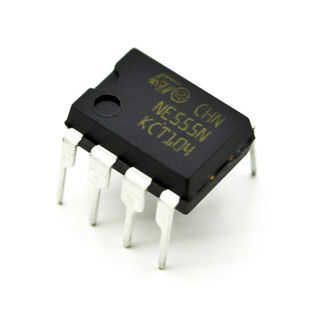

Hay un montón de empresas hoy 555 ICs, pero el diseño de la base se mantiene sin cambios de original de Camnzind hace 40 años, por lo que no es como un 555 es significativamente mejor que cualquier otro. (Pero todo el mundo tiene su favorito. Francamente, no me importa. Lo harán todo el trabajo para lo que estamos haciendo aquí). Abajo se encuentra una imagen de la DIP de 8 pines que es el tipo más común para el 555, aunque otros están disponibles. A su lado es una imagen de las asignaciones de pines y los bloques internos a los que están conectados los pines. Para un vistazo el esquema completo interno, revisa esta imagen.
| 8-pin DIP | Asignaciones de pinesy bloques de función interna |
|---|---|
 |  |
