Quería modificar coche de mi hijo bobby por instalar algunas luces, deben ir unos minutos una vez que comience a mover el coche. Para ello he instalado unos LEDs y un interruptor micro conectado al eje trasero. Así que de vez en cuando Haz activará el interruptor micro.
Conectar LEDs era sencillo tranquilo, pero tuve algunas dificultades para construir el circuito que las luces de unos minutos. He decidido utilizar el temporizador 555 - hay un montón de ejemplos que hay que montarlo. Solo queria uno, que sea eficiente en el stand de la energía, y las luces siempre deben apagarse después de pocos minutos. Esto no fue tan fácil, porque tienes que activar el 555 por impulso corto, si no que nunca se apagará. Mi solución con el interruptor micro tiene esta una captura, que puede permanecer en corto tiempo. He podía pedir a mi hijo para seguir empujando el coche a menos que él oye el segundo clic... en cambio he utilizado una red de gatillo.
En el extremo que tuve que encontrar valores correctos para todos los componentes de la forma que se garantiza la funcionalidad y asegurar bajo consumo para no gastar pilas en pocos días. En realidad no calculo estos valores, sólo he utilizado osciloscopio para asegurarse de que es tiempo en 555 pasadores. Probablemente tengo no un valores perfecto, pero por otro lado lado lo hace qué es suponer hacer y funciona con batería solo meses :)

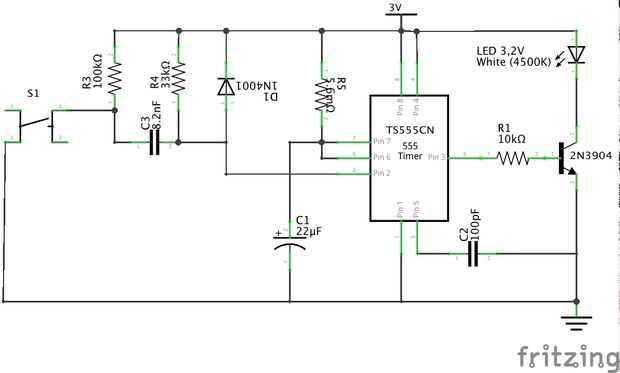

Aquí está el dibujo de Fritzing.
