Paso 4: La unidad principal...

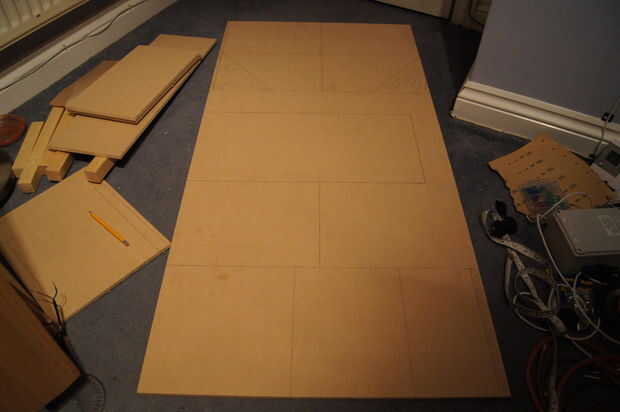

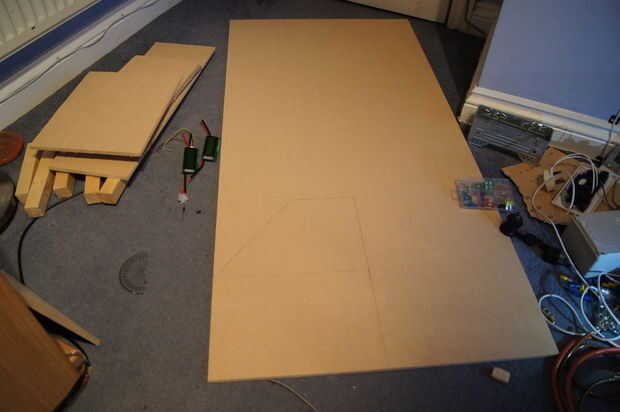

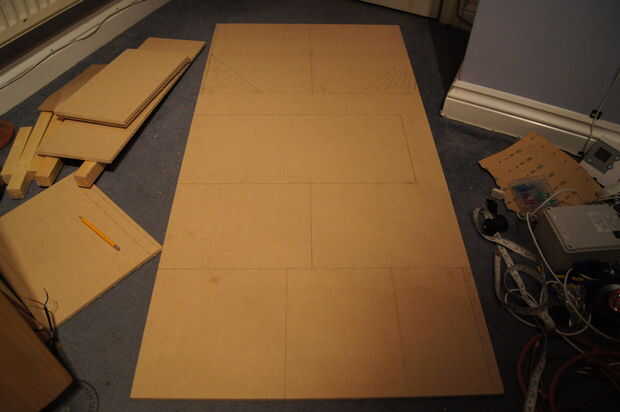

Es más fácil de cortar las líneas rectas más largas primero en la mesa de trabajo, permitiendo que la pieza grande de madera a dividirse en pequeños trozos más fácilmente manejables. Con una sierra de mano fue la forma más sencilla de hacer esto aunque significaba emprolijar los bordes de la madera después del corte con un papel de lija. Se podría también haber hecho usando una sierra de calar, mucho más fácil y posible más rápido pero las líneas no será tan recto.

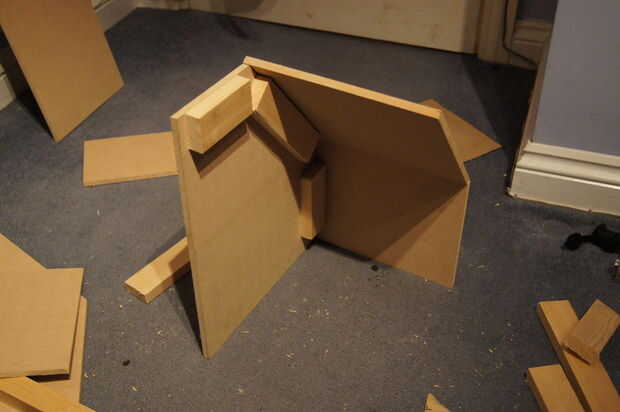

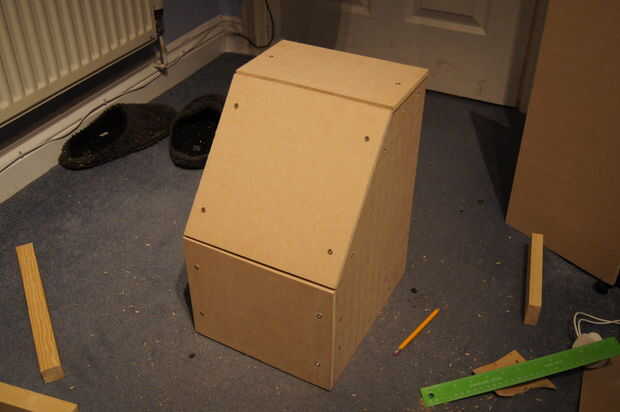

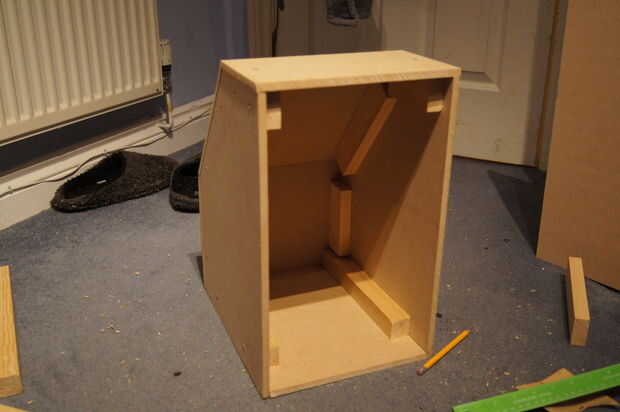

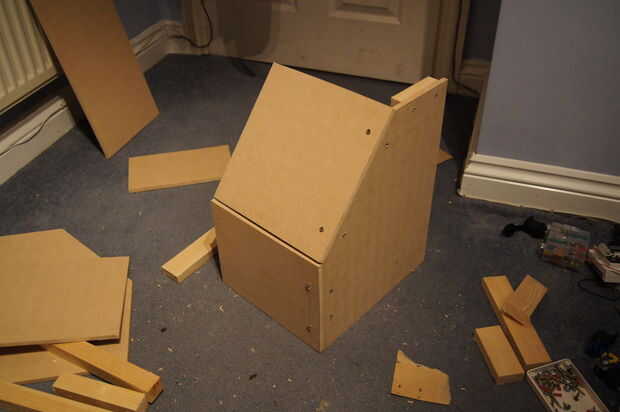

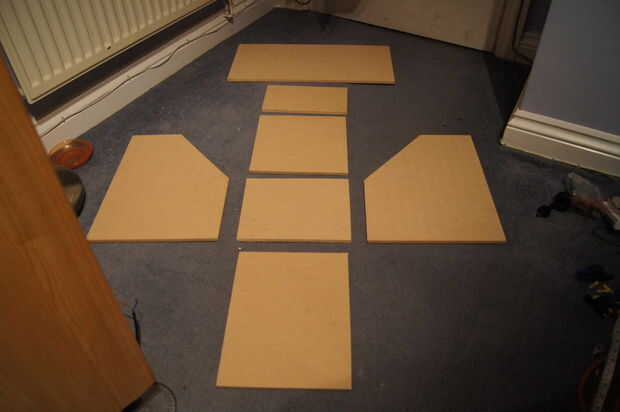

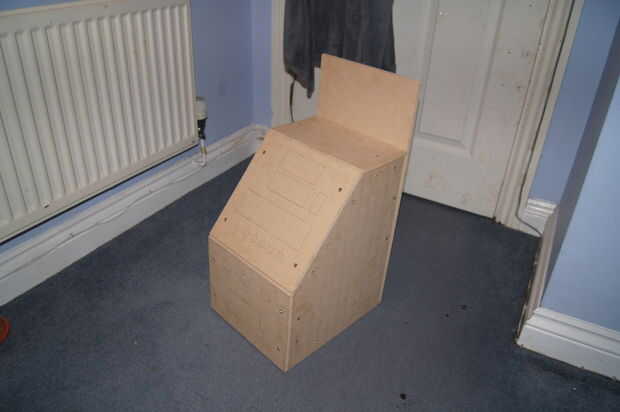

Una vez todos los paneles son de recorte es un caso de coincidencia de la ubicación en el diagrama y asegurándose de que están en el lugar correcto y son del tamaño correcto. Una vez seguro, use piezas gruesas de madera, unos 20mm por 20mm cuadrado de madera de pino para usar como esqueleto para la unidad, que todos juntos, utilizando tornillos de madera de 30mm y un taladro para hacer agujeros piloto esto tomó nada de tiempo.

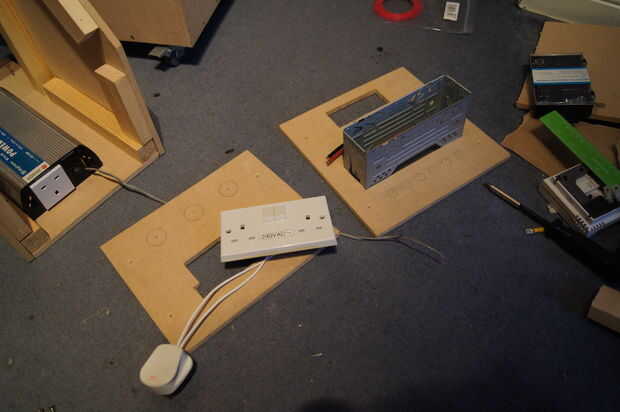

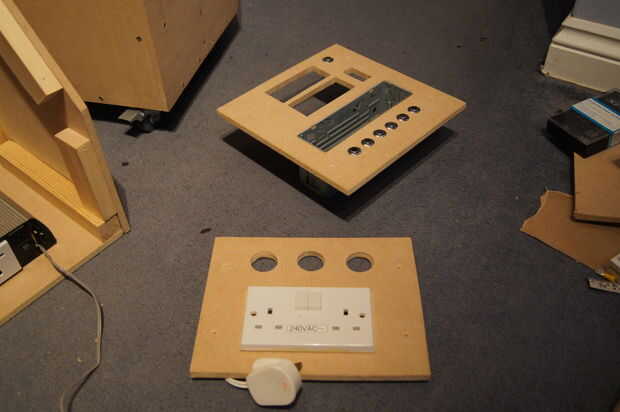

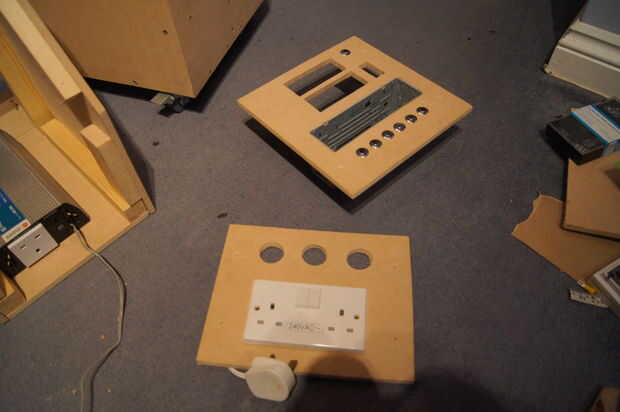

Una vez que terminó la construcción de madera principal fue tiempo para montar toda la electrónica. Al principio comencé con los enchufes en el panel frontal ya que son los más fáciles de montar y alambre, incluyendo un enchufe red UK dos toma y tres tomas de accesorio de mechero de coche, la forma más eficiente a dispositivos de poder, directamente en 12 voltios.
Lo siguiente que montó fueron los interruptores, radio, controlador de carga y metros. Los medidores suministrados por Turnigy están encerrados en una carcasa de plástico que fácilmente se quita sacando los cuatro tornillos pequeños. El medidor del pelado-hueso es bastante compacto y es más fácil de montar en su propio recinto como todo lo que necesitas es una ventana de plástico transparente rectangular. El medidor LCD se suelda directamente al significado de Consejo es muy bueno para incorporar en sus propios proyectos como no molestando con tiras cebra con la pcb para el lcd con los productos de vivienda.
Usé tres plexiglás milímetros de eBay para las ventanas del metro. Esto se cortó con un cuchillo a quemar el plástico varias veces antes de romperse la pieza fuera. Esto fue montado en el panel delantero con un montón de pegamento y que no cede del caso en cualquier momento pronto.
Los interruptores utilizados esta vez son de un tipo metálico de cromo. Son todos los interruptores de doble polo que les permite ser muy útiles para casi cualquier proyecto, mientras que el colorido anillo de LED está iluminado con 12 voltios de CC. Voy a entrar en el esquema más adelante en este Instructable.
El controlador de carga está simplemente atornillado en la parte trasera de la unidad con cuatro pernos de 1/2 pulgada, un montón de apoyo que se necesita aquí como excepto las baterías, este componente es el más caro de este proyecto en particular.
La parte posterior de la unidad es hogar de un montón de puertos, ocho de entradas / salidas de la radio incluyendo 4 x altavoz salidas, 2 salidas de previo, 1 entrada de micrófono para la función de manos libres y 1 sub salida para un subwoofer.
