¿Paso 1: Lo que necesita tu sistema para hacer?
Con sus intenciones de poder en la mente es importante ahora saber los precios para cada uno de los componentes, quería lo mejor de lo mejor, así que me conformé con un top de la gama PS - 30M 30 Amp Morningstar carga contoller de Sunstore.co.uk en £198,00 o $315. http://www.SunStore.co.uk/Morningstar-PROSTAR-30m-solar-charge-Controller-with-LCD-display.html
Este controlador de carga utiliza modulación de anchura de pulso (PWM) para flotar las baterías una vez completamente cargado para mantenerlos mientras que incorpora una pantalla LCD para mostrar el voltaje de la batería y la entrada solar actual.
Para las baterías que fui para dos T-105 Trojan, siendo seis voltios un total 12 voltios a 225Ah, esto significó que la capacidad de almacenamiento de este banco sería enorme, lo suficiente para poder alta los dispositivos de drenaje durante muchas horas.
http://www.eBay.co.uk/ITM/Trojan-T105-Battery-/130296299020?PT=UK_Lifting_Moving_Equipment&hash=item1e5643be0c
Con mis dos generaciones anteriores utilicé Maplin Electronics y Ebay a todos mis componentes pero este tiempo dinero de origen no era tanto como un objeto por lo que terminé salpicar el dinero en efectivo en multitud de sitios.
Los principales elementos a la energía del sistema entonces se utilizan para calcular cuánto energía es necesario y genera. El televisor y el receptor llamar 2,2 amperios DC de 12 voltios, iluminación eficiente dibuja justo por debajo de 1 amperio para una bombilla de 12 vatios, mientras que los cargadores de teléfono/GPS dibujar muy poca energía. Utilizar la TV para decir 3 horas que un dia max igual 6.6Ah consumidos, iluminación usada para 4-5 horas que una noche consumiría aproximadamente 4Ah mientras la carga de dispositivos portátiles ser alrededor de 2Ah mientras que bombas para camas de aire no para largo así que tal vez sólo consume alrededor de 1Ah, un total de 13.6Ah. Ciclo profundo, baterías no deben descargarse debajo del 50% de su capacidad nominal, cuanto menor sea el ciclo de descarga, cuanto más tiempo la batería va a durar, por lo tanto bastaría con una batería de 30Ah. El Reino Unido recibe en promedio 6 horas de sol al día durante el verano, que es la época del año que nos vamos de camping, la razón principal para la construcción de este sistema, por lo tanto reemplazar 13.6Ah en una batería tomaría un panel solar de 50W aproximadamente 5 horas para recargar.
(Watts = voltaje x amperios)
(Promedio de voltaje del panel solar en la energía máxima = 17 voltios)
(50 vatios / voltios 17 = 2.94 amp)
Es más fácil de sacar energía de una batería que para reemplazar, que normalmente requiere 10% más de potencia para la recarga de lo que se consume, por lo tanto:
(14Ah / 2,94 amperios = 4,76 horas de luz solar directa)
En una situación del mundo real esto no sucederá debido a muchos factores diferentes tales como;
Sombreado de panel solar,
Condiciones de nublados,
Temperatura de la batería,
Tamaño de los cables,
Otras pérdidas.
Por lo tanto es más seguro usar un banco de baterías más grande, donde poder puede ser usado para arriba repetidamente si condiciones meteorológicas el día después no convenientes para la carga solar eficiente para recargar completamente la batería. Mis horas 225 amp es excesiva de forma pero es mejor tener más poder que el necesario.

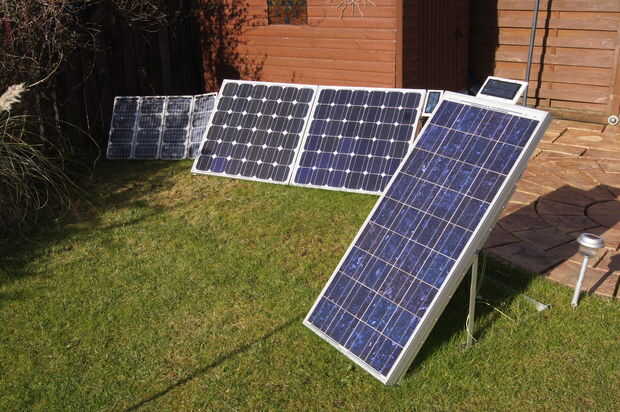

Ya tenía mis paneles solares de mi anterior fuentes de alimentación solar compuesto por dos paneles solares de AKT 80 vatios, uno de los paneles solares BP 80 vatios y cuatro paneles de BP 12 vatios que un teórico 290 watts. Todos mis paneles provienen de eBay sobre los años.
