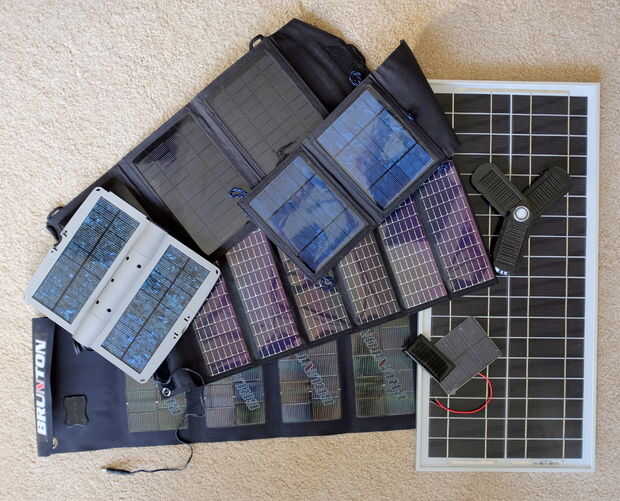

Hay gran cantidad de paneles solares disponibles en el mercado hoy en día, algunos prometen cargar su teléfono, mientras que algunos pack de potencia suficiente para cargar un ipad. Se han vuelto bastante asequible y altamente portátil. Sin embargo, todos tienen un defecto importante y tiene que ver con cómo el circuito de carga en el teléfono y la tablet carga su batería interna.
Así que ya encontraste el perfecto panel solar que tiene el conector USB perfecto para su teléfono, colocarla bajo el sol completo y el teléfono empieza a cargar como se esperaba. Sin embargo, a menos que usted vive en un desierto, siempre hay cosas en el cielo que arruinará su perfecto sistema de carga, que es... las nubes, pájaros, agitando los árboles o incluso pasando aviones. El teléfono carga circuito está diseñado para protegerse a sí misma cuando la fuente de energía poco fiable, y lo hace mediante la reducción de la corriente a la batería interna cuando detecta una inclinación en la fuente de alimentación.
Sin embargo, fuentes de energía solar, interrupciones repentinas en el poder sucede todo el tiempo. Simplemente tener a alguien caminar por y proyectan una sombra sobre el panel solar es suficiente para cortar el proceso de carga. Aunque tienes el curso de sistema perfecto, sólo para volver una hora más tarde y encontró el teléfono no recoge ningún cargo, y en algún momento peor que sin cargo alguno, el teléfono era disparar todos sus circuitos para bloquear en la fuente de energía fluctuante, en realidad terminan con más carga de la batería.
Este es un instructivo sobre cómo construir un pequeño paquete de energía para almacenar carga excesiva durante la condición de pleno sol y usar la carga excesiva a la hora de salida cuando hay una sombra sobre el panel. Diseñé el sistema de operación de 12V ya que es una tensión común comercial paneles solares están diseñados para trabajar con.
Las especificaciones básicas para el diseño de mi son:
Tensión nominal... 13.0V
Capacidad de la batería... 3.3Ah
Especificaciones de capacidad de energía... > 40Wh
Química de la batería... LiFePO4
Corriente de carga Max... 3A
Corriente de descarga máxima... 7A (continua)
Pulso de descarga actual... 27A (10S)
Abandonos de carga la tensión... 1V
Voltaje de carga completa... 14,4 v
La salida de la batería acaban por ser mucho más poderoso que esperaba inicialmente, y era lo suficientemente poderoso como para un pequeño inversor para funcionar luces y otros aparatos pequeños.
La química de la batería LiFePO4 es seleccionado para su buen partido con tensión de salida del panel solar, por sus características de excelente potencia y su largo ciclo de vida. Una buena batería debe suministrar más de 1000 ciclos de carga.
Material que necesitarás:
Batería: (todas las piezas se pueden obtener de www.batteryspace.com)
4 células de x LiFePO4, comprar como un paquete de baterías previamente montado, o construir su propio paquete
circuito de protección de 1 x 12V LiFePO4 batería. Utilizo mi propio paquete debido a su bajo consumo de corriente ociosa PCM-LFP7A4S
Para el controlador de carga de batería:
TL431 - regulador de Bandgap
VN2222 - puede reemplazarse con cualquier pequeña señal MOSFET de canal N
2 x LED rojo - tipo no es importante
LTV-816 - aislador óptico con salida BJT, puede reemplazarse con tipo similar
IRF9Z24N - alta potencia MOSFET de canal P, el dispositivo actual más grande puede utilizarse para reducir la pérdida de
Diodo de schottky 2A - cualquier diodo con tensión baja funcionará aquí
100 k Trim pot, multi apague la unidad es ideal, pero pot ajuste regular funciona muy bien
Resistencias: 4,7 k, 100 k, 510 k y 1 k. Regular 1/8w a través de orificio tipo funciona bien o SMD si prefiere
Conectores:
Utilizar conector de barril regular 5mm para conexión de energía al panel solar y conector de alimentación de coche para la salida
Medidor de potencia:
Amazon vende un número de LED o LCD medidor de voltaje en base a muy bajo coste, de la unidad de trabajo aquí
