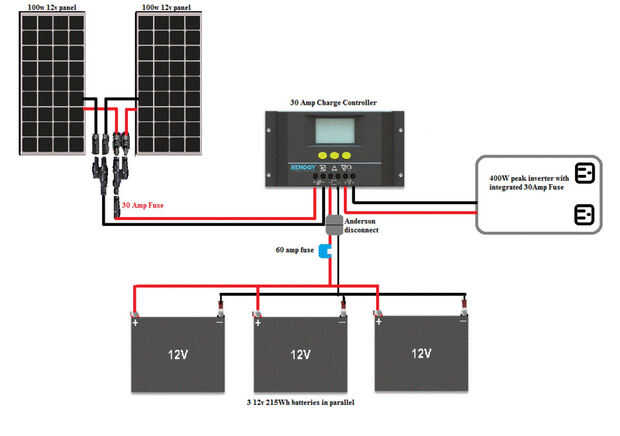

Sistema de energía solar con los componentes de un ciclo de arriba.

Alcance del proyecto.
El objetivo de este proyecto es montar e instalar un sistema de energía solar solo de soporte (foto fotovoltaicas o PV). Mi objetivo es correr 2 bombillas de LED en accesorios en mi banco de trabajo y carga/mantener mis pilas de la herramienta de poder. Mi estimado carga será 2 x 10W/LED bombillas y 85W para el cargador mientras que activamente está cargando las baterías. Como he incluido mis herramientas sin cable en mi plan de preparación para emergencias, la capacidad de carga de las baterías de la rejilla es una necesidad. Eventualmente me gustaría ir totalmente neutro de la alimentación y hacer un completo en sistema de lazo de la rejilla con una batería de copia de seguridad pero que requiere un ingeniero eléctrico y puede invertir más dinero que yo por el momento.

Historia personal

Me interesé en energía solar después de que vi mi primer lanzamiento de la lanzadera de espacio. Quiero decir algo era 1980 y era simplemente un gnomo pequeño tinker. La capacidad de un satélite obtener su energía de la luz solar era absolutamente fascinante un tinkerer joven quien tenía la costumbre de tomar sus juguetes aparte para hacer nuevos juguetes. Heck algunas de esas creaciones incluso trabajaban, proporcionando uno usado suficiente imaginación.

Alrededor de 2001, un amigo me dio la vuelta al Home Power Magazine. Me encantó ese trapo y durante mucho tiempo era un suscriptor. Cada mes mostró aún otro build y mi lujuria para la energía solar continuaron creciendo. el lado negativo fue que durante los primeros años de 2000, solamente los paneles estaban corriendo en el rango de $6 por vatio. He empujado apagado en mi mente y espera que los precios finalmente caería a mi presupuesto ocupa vanamente.

Lado en cuenta que era la segunda señal para la conservación de la Guerrilla su mapa antiguo Columbia Missouri. Robaron las bombillas incandescentes de las luminarias en el edificio vivía y había reemplazado con bombillas CFL. En la carta que dejé en el cuadro de los administradores dijo lo que había hecho y por qué, junto con explicar el ahorro experimentaría. No creo que mi robo bulbo anónimo realmente fue notado como la CFL de permanecido todo el tiempo que viví allí. Creo que la prescripción ha transcurrido para el hurto de bombillas.

Con los años he continuado rescatar piezas que serían compatibles para construir una instalación fotovoltaica. Pude obtener 3 baterías de ciclo profundo de mantenimiento de rutina en mi UPS de los empleadores. Otro desecho que he acumulado durante la limpieza de basura anual del Departamento. Por ejemplo he conseguido bastante la caja de cable de calibre 10-12 y Anderson conectores, fusibles y otros de menor UPS.

Había planeado ir con un kit de carga del puerto de 45W, ya se puede encontrar para tan bajo como $130 a la venta. Sin embargo, de amigos que han ido en esa ruta, reportan que el controlador de carga sólo no llevó a cabo uso 24 x 7. Mantuvo la mirada y me esperó hasta que el precio era adecuado comprar componentes estándar con hacia fuera un kit de propietario.

Diseño inicial y cómo cambió.
Inicialmente sólo planeaba instalar el kit Renogy 100W sobre un soporte de suelo de madera de palet y que hice. Sin embargo después de hacer mi primer pedido, me di cuenta que tenía un montón de crédito del comercio de libros y de DVD... El resultado fue que pude duplicar la capacidad de generación de sistema con un segundo panel de 100W y los otros pedacitos y pedazos de alambre en paralelo.

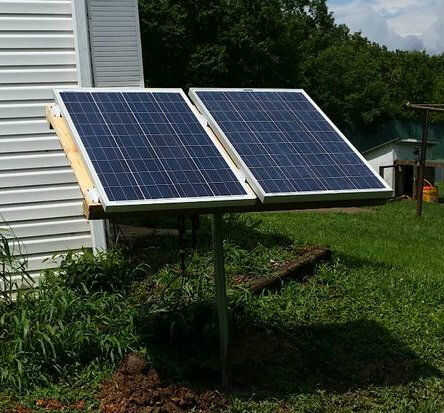

Originalmente había planeado en la construcción de un montaje de ángulo fijo simple de paletas. Sin embargo, esto cambió cuando me di cuenta de que el satélite de montaje en poste funcionan mejor y me permiten cortar fácilmente la hierba debajo de él. Plato antiguo era un poco un ojo llaga, allí de pie sin usar y poco apreciado. Estaba en el proceso de tirar de él hacia fuera, me di cuenta de que era graduado para ángulos de elevación. Yo pensé que es! Sacar tanto de la pipa de la tierra como sea posible y construir un montaje utilizando el soporte graduado. Y si no te funciona mal la idea de trineo. Aplica mi método científico fiel del estrés prueba el Monte, haciendo pivotar en él como un mono tonto y me determinaron que sólo puede funcionar.

Aquí encontrará toda la documentación de los productos de Renogy mencionados.
http://www.renogy-Store.com/downloads-and-Guides-s...

De todos modos bastante especulación y planificación a la parte buena.
