Utilizando un temporizador 555 generador de pulso (2 / 3 paso)

Paso 2: Ponerlo todo junto!

¡ Nota! Antes de comenzar a agregar el chip 555, asegúrese de a tierra ya que la electricidad estática puede dar su chip una sacudida mortal! O puede hacerlo a propósito para vivir hacia fuera sus fantasías del emperador Palpatine.

En la parte superior del chip, habrá una pequeña muesca u hoyuelo. Se encuentra entre los pines 1 (pin negativo) y 8 (polos positivos) en el chip de la muesca u hoyuelo (véase la figura 1 - 2). Los pines están numerados en sentido antihorario a partir de pin 1 de la parte superior izquierda del chip cuando el borde del hoyuelo/notch está mirando hacia fuera.

Figura 1-1 muestra el diagrama del circuito. Hay múltiples maneras de organizar los componentes en el PCB para que donde empezar depende de usted. Generalmente comienzo con zócalo de la viruta en la placa primero luego agregando los otros componentes de la soldadura. Puede utilizar un zócalo de 8 pines del IC por lo que no tienes que soldar el chip 555 directamente al PCB. Me gustaria hacer un dibujo y resaltar las secciones terminadas con un marcador como voy a hacer un seguimiento de mi progreso y para que no olvidar nada.

Tenga cuidado al soldar el condensador de 1μF (C1) y el LED como que están polarizados. El lado negativo del condensador se marcará con símbolos negativos en el cuerpo de los condensadores. El borde plano en el LED indica el lado negativo o puedes mirar las piernas de los LEDs. La pierna más corta es la negativa.

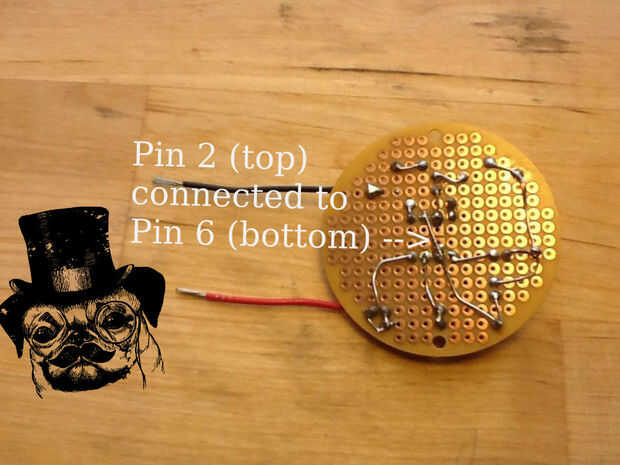

Punta: Conecta el pin 2 al pin 6 puede ser un poco complicado. Un truco es conectar los pines 2 y 6 de la parte inferior con un cable que es cortado antes (ver foto).

Cuando hayas terminado para soldar todos los componentes, conectar el circuito a la batería de 9v. ¿Parpadea el LED? ¿Es!? Luego gran! Han conectado todo correctamente!

Si su parpadeo no no estés triste! Compruebe para asegurarse de que todo está conectado a tierra correctamente y que empalmes de la soldadura son sólidos. También Compruebe para asegurarse de que tienes cosas orientadas correctamente. Si todavía no funciona tal vez fuiste demasiado Lord Sith en el chip 555... o tienes una batería descargada.
