Intermitente con temporizador 555

A 555 timer es un popular circuito integrado (chip) que puede utilizarse para proporcionar retrasos de tiempo (timer).  El chip contiene muchos transistores, diodos y resistencias, incluyendo tres 5 k resistencias que es cómo consiguió su nombre.

Microcontroladores programables como el Arduino y la hélice son herramientas muy útiles, pero si todo lo que necesita es a parpadear algunos LED y luego los microcontroladores programables son excesivas.  Puede usar un 555 tiempo a parpadear el LED y a una fracción del costo.

Nuestro local makerspace "Rabbit Hole" tenía un Jameco construir noche donde estábamos construyendo proyectos de electrónica con piezas de Jameco.  Entre ellos figuraban algunos 555 temporizadores así que decidí hacer una señal de la vuelta que parpadea el LED en un estilo en cascada.

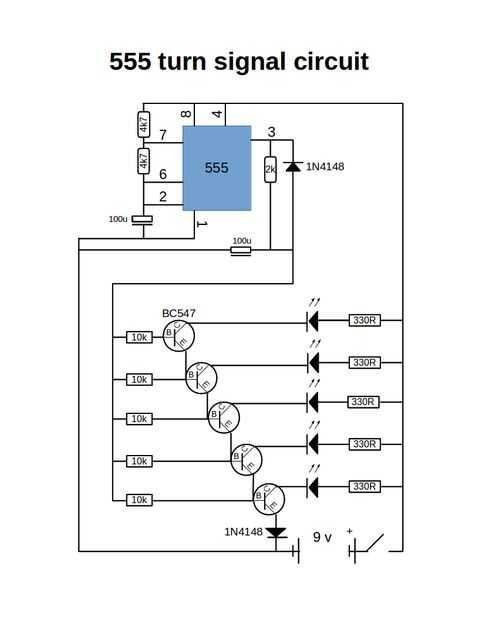

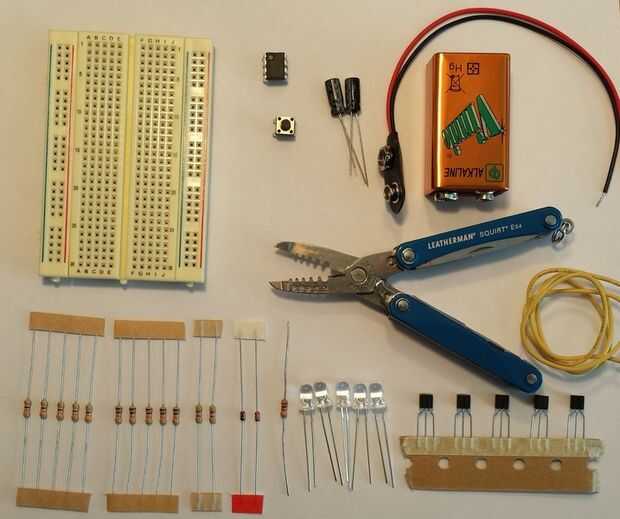

Esta es la lista de cosas que usted tendrá que construir la señal de la vuelta:

  • 1 x placa sin soldadura de tamaño medio
  • chip de 1 x 555 temporizador 8 pines
  • 1 x interruptor de botón momentáneo
  • 2 x 100 uF 10 v condensadores
  • adaptador para batería de 1 x 9 voltios
  • batería de 1 x 9 voltios
  • 1 x de longitud de cable de 22 AWG para hacer las conexiones
  • 1 x cortador de alambre para cortar y pelar el cable
  • resistencias de 5 x 330 Ohm
  • 5 x 10 resistencias de Ohm k
  • 4,7 k Ohm resistencias 2 x
  • diodos 1N4148 x 2
  • 1 x resistencia de Ohm 2 k
  • 5 x LED
  • 5 transistores de x BC547

He utilizado una placa sin soldadura mitad de Jameco.  Breadboards SOLDERLESS permiten la posibilidad de diseños de circuitos prototipo sin soldar las piezas a una placa de circuito impreso (PCB).  Breadboards tienen dos columnas de agujeros a cada lado que están conectados uno al otro (rails) que se utilizan a menudo para positivo y tierra.  En el interior de la placa hay dos filas de 5 agujeros que están conectados uno al otro.  Esto hace fácil conectar varias cosas a uno de los pines de un circuito integrado.

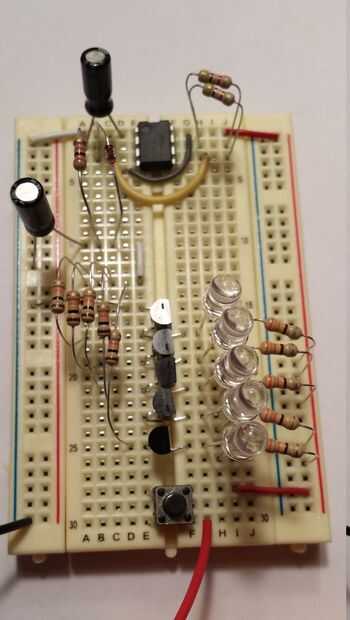

Cuando haya terminado el edificio tendrá un circuito que enciende los LEDs en sucesión hasta que se iluminen todos los 5.  ¡ Mira el video para más detalles.

Este instructivo enviado por el agujero del conejo Maker espacio como parte del programa de apadrinamiento de Instructables.
