Utilizando un temporizador 555 generador de pulso

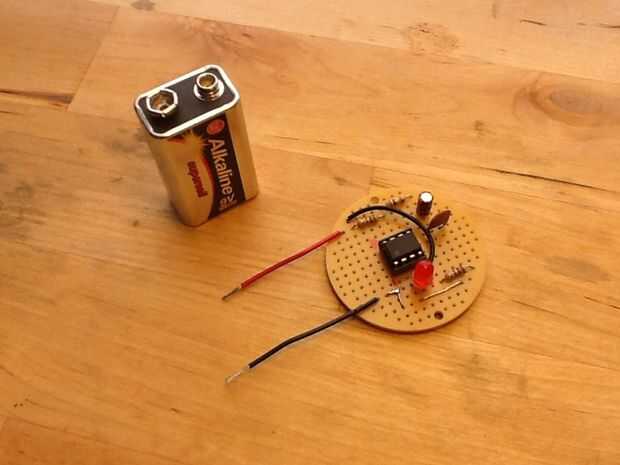

¡ Hola! Para mi primer instructable quería mostrar cómo construir un circuito de generador de pulso con el nunca tan popular chip 555 temporizador. Este es un circuito muy simple, pero muy importante, para construir y comprender. Ofrece una gran introducción a los circuitos integrados y el chip 555 encuentra su manera en muchos circuitos más sofisticados. Es esencial para entender los fundamentos de la 555.

Etiquetas: Fácil, Simple, 555, Temporizador 555, Astable, Generador de impulsos
