Paso 3: Mediciones y observaciones
Utilizando el multímetro opcional puede determinar qué voltaje hace que el relé de encendido y apagado del interruptor.
En primer lugar, girar el potenciómetro completamente apagado, para máxima resistencia y el interruptor de relé no se energiza y esencialmente "OFF".

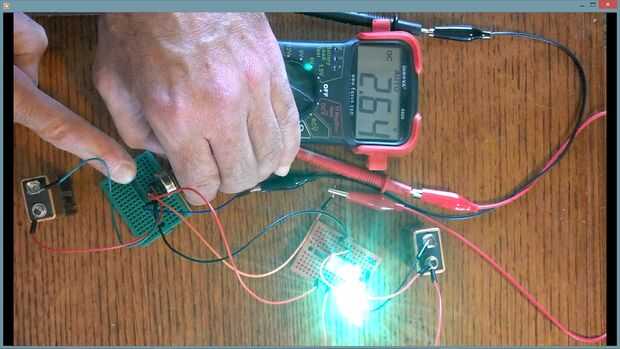

Luego, gire el potenciómetro lentamente, disminuyendo la resistencia. Al mismo tiempo viendo el multímetro para ver en qué voltaje permite girar el interruptor de relé. Es un interruptor mecánico por lo que usted puede oír el interruptor de los bancos. En esta demostración, el relé se enciende en unos 2,6 voltios (está probablemente más cerca de 2.5).

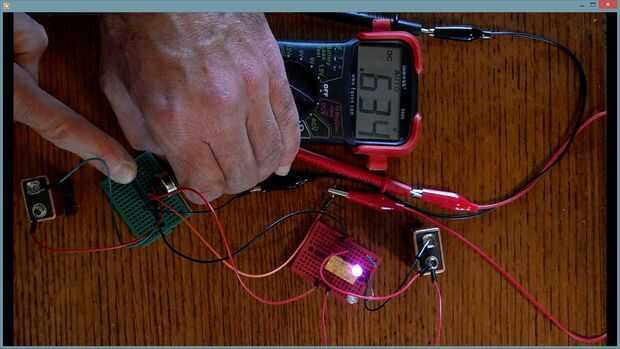

Ahora, gire el potenciómetro de la dirección opuesta, aumentando lentamente la resistencia. Viendo el multímetro el voltaje desciende prestando atención a cuando el relé se desactiva (otra vez se oirá el interruptor mecánico del tirón). En esta demostración el relé se desactiva alrededor.6 voltios (probablemente más cercano a.5. Hay aproximadamente un rango de 2 voltios entre y apagando.
Comprensión de esta información nos ayuda a saber cómo el relé funcionará en una aplicación del mundo real. Por ejemplo, tengo la intención de utilizar este tipo de relé en uno de mis proyectos. El proyecto es una fuente portátil de energía solar. Tiene una batería de 12 voltios que se conecta a un controlador de carga simple. El controlador de carga consume energía todo el tiempo así que quiero apagarla por la noche cuando no está cargando la batería. Un relé de 5 voltios conectado a los paneles solares se usa para controlar la conexión entre la batería y controlador de carga. Así, en la mañana, cuando los paneles solares producen suficiente energía para voltear el relé, el controlador de carga se conecta a la batería y comenzar la carga. Asimismo, en la noche, cuando desciende la energía del panel solar, el interruptor de relé moverá de un tirón apagado y se desconectará la batería desde el controlador de carga. De esta forma el controlador de carga no consumir y desperdiciar energía por la noche. Así que este tipo de conexión es una fuente de poder controlar otro (cableado configuración uno).
Dos configuración de cableado se puede utilizar en el proyecto mismo como controlador de carga. Un relé de 12 voltios puede ser más adecuado pero un relé de 5 volt podría ser utilizado con la resistencia de tamaño adecuada. El relé se detecta cuando el voltaje disminuye a 10,5 voltios y apague la carga que no puede ser drenada más energía de la batería. Esto ayuda a proteger la batería sobre la descarga que puede acortar la vida útil de la batería. Entonces cuando los sentidos de relé la tensión ha ido hasta 12,5 que se vuelva a encender la carga otra vez y pueden drenar luego hasta 10.5, la punto de corte. Aviso 2 voltios encendido palmo que antes medimos con el multímetro. Funciona muy bien en esta aplicación.
