Usando un relé mecánico de 5 voltios

Este Instructable muestra cómo utilizar un relé mecánico de 5 voltios como un interruptor para controlar LEDs. Hay dos configuraciones de cableado diferentes demostradas. El primer cableado alterna dos LEDs, uno "en" y "off". El segundo cableado desconecta los dos LED "on" o tanto "".

El siguiente video muestra las dos configuraciones de cableado diferentes:

Cosas que necesitará:

  • Dos baterías de 9 voltios
  • Dos LEDs (preferiblemente de distintos colores)
  • Dos resistencias (con suficiente resistencia para proteger los LED - 330 ohmios debe ser fino)

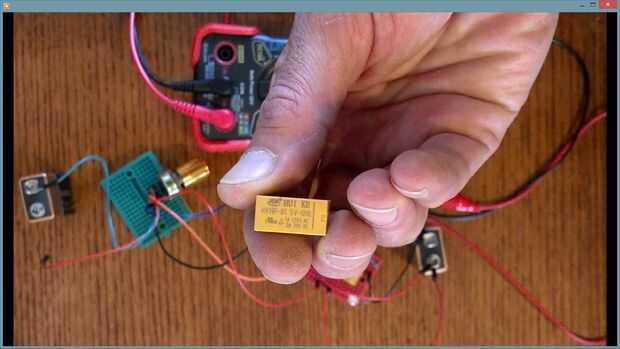

  • Una mecánica de 5 voltios del relais - utilizado en esta demostración es HK19F-DC 5V-SHG (véase el cuadro arriba). Usted puede encontrar en amazon: http://www.amazon.com/uxcell%C2%AE-Coil-Power-Rela...
  • Un potenciómetro de 1K
  • Por lo menos una protoboard para cablear todo
  • Un manojo de cables de puente para realizar las conexiones.
  • (Opcional) Multímetro para medir la tensión de salida del potenciómetro.
