Usando un relé mecánico de 5 voltios (1 / 3 paso)

Paso 1: Cableado configuración 1 - encendido/apagado o OFF/ON

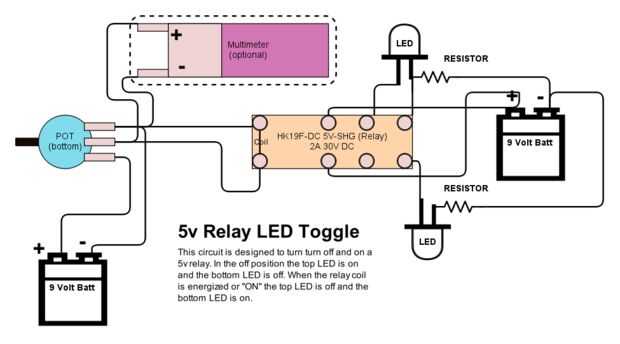

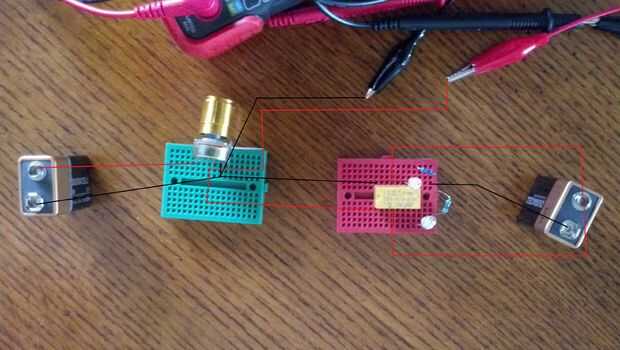

El primer cableado utiliza dos baterías de 9 voltios. Una batería está conectada a un potenciómetro de 1K. La salida del potenciómetro se conecta al relé para controlar el interruptor. Otra batería de 9 voltios se utiliza para alimentar los LEDs. Cuando el potenciómetro se gira una forma se reduce la resistencia haciendo que la corriente y voltaje para aumentar. Cuando se aplica suficiente energía, la bobina del relé se convierte en energía y acciona el interruptor de relé. Esto hace que el poder de cambiar de un LED a otro. Así que la originalmente "En" el LED se apaga y el originalmente "OFF" LED se. Así que siempre hay un LED "ON" y un "OFF".

Girando el potenciómetro la dirección opuesta aumenta la resistencia provocando la tensión y la corriente disminuya. Una vez la alimentación disminuye en un cierto punto, la bobina del relé no se energiza y el circuito abrir (Apagar). Cuando el relé vuelve a la posición "OFF", los pilotos regresan a su configuración original. Todavía habrá un LED apagado y uno en pero habrá cambiado.
