Introducción a los relais usando Snap circuitos electrónicos

¿qué es un relé? Probablemente has visto una carrera de relevos donde un corredor entrega un bastón a otro corredor. Asimismo, un relé electrónico entrega control de un circuito a otro. Un relé es un dispositivo muy simple que consiste en un electroimán, una armadura (un interruptor que se cierra cuando atraído por el electroimán) y un resorte que está conectado a la armadura. Se puede ver en los esquemas sobre cómo funciona el relé.

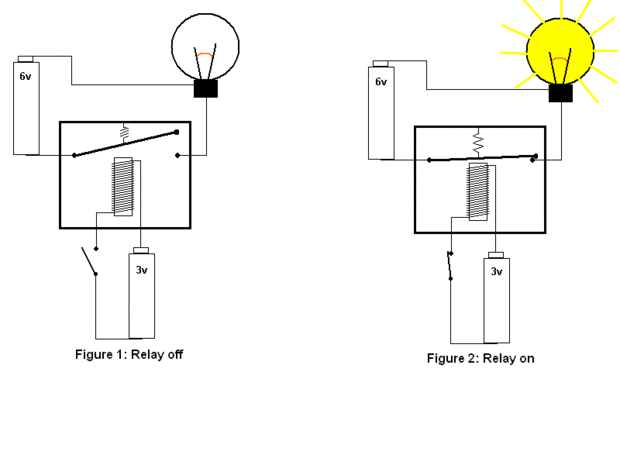

En la figura 1 (cuadro 2), hay dos circuitos. El primer circuito es una batería (3 voltios), un interruptor y un electroimán. El segundo circuito es una batería (6 voltios), un foco de luz y de la armadura del relé. Mientras que el interruptor para el electroimán está apagado, ninguna corriente puede fluir desde la batería de 3 voltios a través del electroimán. Así, el conmutador de la armadura es de y ninguna corriente puede fluir desde la batería de 6 voltios para alimentar la lámpara en el segundo circuito. (diagrama de cuadro 2 inspirado por http://electronics.howstuffworks.com/relay1.htm)

En la figura 2 se enciende el interruptor del circuito del electroimán. Cuando la corriente del batería de 3 volt atraviesa el electroimán, el electroimán crea un campo magnético que atrae a la armadura para cerrar el circuito a la lámpara. Ahora puede fluir corriente de la batería de 6 voltios a la lámpara y la lámpara se enciende.

Si te fijas bien en la figura 2, se dará cuenta de que mientras el interruptor de la armadura se cierra permitiendo que la corriente en el circuito de lámpara fluya de la batería de 6 voltios a la lámpara, no entra en contacto con el electroimán así, 6 voltios desde el circuito de la lámpara no puede fluir en el circuito del electroimán. Así, los 3 voltios en el electroimán circuito y 6 voltios en el circuito de lámpara permanecen separados.

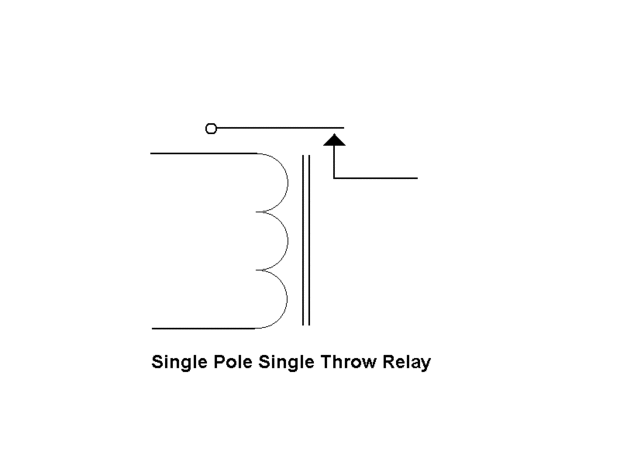

Cuadro 3 es el esquema electrónico de un relé. La línea rizada representa la bobina electromagnética y las líneas verticales representan el núcleo de metal que envuelve la bobina. El interruptor en la parte superior del diagrama representa la armadura.

Cuadro 4 es el esquema electrónico de los circuitos de las figuras 1 y 2 (cuadro 2).

Cuando usted presiona el interruptor Pulse (S1) se escuchará el relé haga clic en como pasa actual desde el bloque de batería de 3 voltios (B1) a través del electroimán. El electroimán crea un campo magnético que atrae a la armadura del metal y se cierra el circuito para alimentar el circuito de la lámpara.

Cuando se suelta el interruptor de la prensa se escuchará el relé haga clic de nuevo ya que la corriente se ha reducido desde el electroimán. Esto hace que el campo electromagnético a colapsar por lo que la armadura ya no es atraída por el electroimán y enganchado a la armadura el resorte devuelve la armadura a su posición de reposo. Esto abre el circuito de la lámpara que corta la corriente de las baterías a la luz y la luz se apaga.

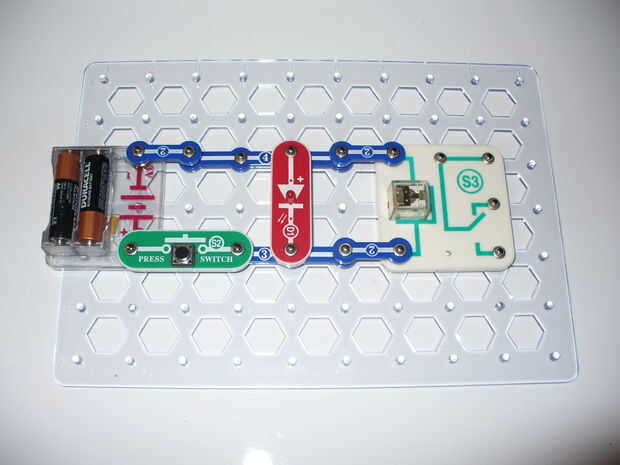

A menudo cuando usar relés electrónicos en circuitos se recomienda que inserte un diodo flyback para proteger electrónica sensible. La bobina magnética en el Relais almacena electricidad como un condensador y cuando se corta la tensión de la bobina la corriente puede fluir en el circuito en la dirección equivocada. Usted puede construir el circuito en los cuadros 3 y 4 demuestran el fenómeno.

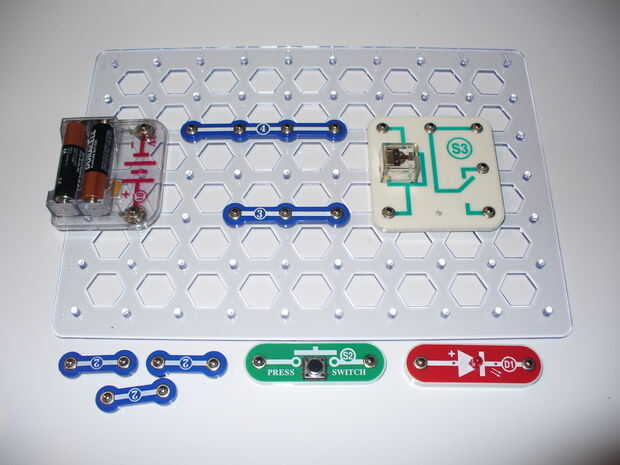

Piezas necesarias:

1 batería titular (AA 2) # 6SC B1
1 rejilla base (11 "x 7,7") # 6SC BG
1 Deslice el interruptor S1 # 6SC
1 rojo LED D1 # 6SC
1 relé # 6SC S3
3 conductor con 2 broches de presión # 6SC 02
1 conductor con 3 broches de presión # 6SC 03
1 conductor con 4 broches de presión # 6SC 04

El siguiente vídeo demuestra colapso de campo magnético del relé enviando voltaje a través del circuito al revés. Que tenga que esperar un momento para mí atenuar un poco las luces para ver el flash led, pero cuando presiono el botón, este activa el electroimán en el relé y podrá escuchar el relé haga clic en. Cuando liberar el botón que esto interrumpe el voltaje del relé (puede ser capaz de escuchar un clic y apagado) y el campo magnético se derrumba y los flujos de corriente en el circuito haciendo que el LED de flash.

Este siguiente video muestra cómo se utiliza el circuito en el lado izquierdo del relé (B1 bloque de batería y deslice el interruptor S1) para encender el circuito a la derecha del relé (otro bloque de batería B1 y motor con ventilador conectado).
