Edición (29/03/2014): Ccuando esto instructible anteriormente este mes no describen lo que iba a utilizar esta plataforma para o donde mis necesidades se derivan, pero ahora que he conseguido alguna película detrás pensé que compartir.
Necesitaba una manera de tener bajo volumen fotos de alta resolución de lanza cohetes líquidos y fuego estático (mantenga pulsada) pruebas en el desierto de Mojave. Fin de semana pasado fue mi primera oportunidad de fotografiar este tipo de pruebas con este inalámbrico disparador de mi cámara de película de Pentax y estaba muy contento con los resultados. He añadido una sección de resultados al final de este instructivo que refleja algunas de mis lecciones de ese fin de semana.
=========================================================

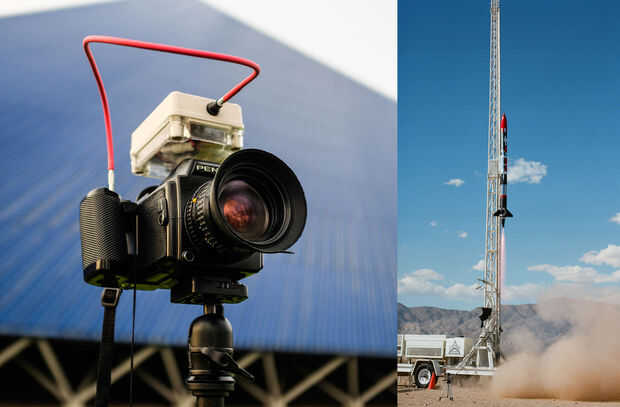

Necesitaba tomar fotos de alta resolución remota con mi cámara de película de formato medio de Pentax 645. No pude encontrar cualquiera fuera la solución útil, y mucho menos que mis necesidades, por lo que decidí construir mi propio.
Requisitos:
- Desencadenada por una señal de nivel de TTL remota o un cable remoto de rotura
- Inalámbrico de disparo gama > 100 pies (ampliable a 1000ft.)
- Método robusto de comunicación serial para evitar actuaciones de obturador inadvertida.
- Montaje en cámara en menos de 30 segundos

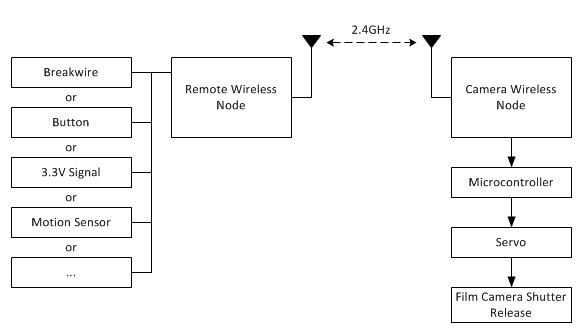

Operación:
- Un pin DIO de 2.4GHz xBee módem cambia de estado basado en una entrada definida por el usuario
- El xBee módems configurados para línea DIO paso, que fija los cables virtuales entre juego DIO en dos módems emparejados, así cuando la línea DIO en el nodo remoto cambia lo hace la línea que DIO en el nodo de cámara
- La salida del nodo de cámara línea DIO tira un pin alto en un microcontrolador sencillo
- El microcontrolador emite un comando a un servo
- El servo deprime un cable disparador
- El disparador viajes cable el obturador de la cámara adjunta.
