Paso 4: Paso 4: diseño y soldadura
No tengo software sofisticado para trabajar así que trabajar con lo que tengo: en este caso Excel.

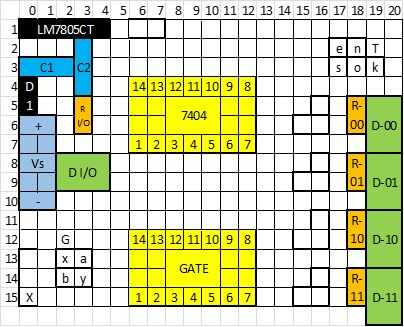

Esta es una descripción áspera de donde encuentra cada componente (descrita en el paso de los materiales) dentro de la Junta de soldadura tengo. Si no tienes un tablero como el mío (21 x 15 pins), su proyecto podría diferir un poco de la mía. Porque este es el sitio web de bricolaje proyectos, estoy seguro de que se supone que suceda de todos modos.
Esta es la parte fea. No puedo darle "la mejor manera" para soldar los componentes a la Junta Directiva, para cada uno tiene su técnica única. Si tienes acceso a una placa de cobre y quieres hacer tu propio tablero personalizado, por favor, seguir adelante. ¿Usted puede hacer su propia placa de circuito impreso? Por favor, por todos los medios.

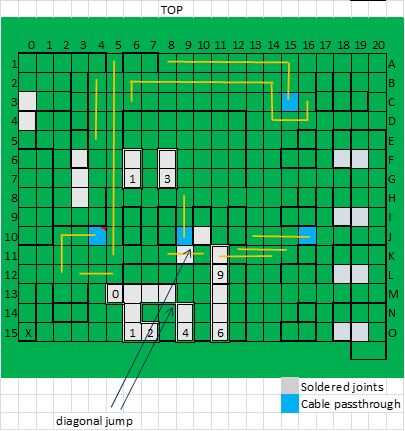

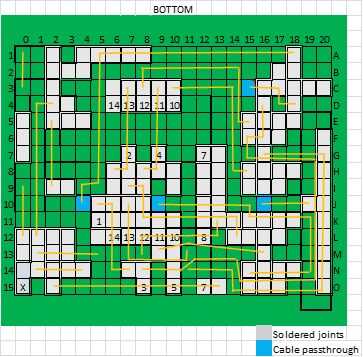

Yo le lo mejor y le dará la "teórica que predisponer" quería usar. Pero, como se verá en la real disposición soldada, terminé trabajando en el camino. Las zonas grises son las patillas soldadas. Lamentablemente, no funciona el tablero usé conmigo como yo esperaba, además me estaba empezando a practicar mis conocimientos de soldaduras al mismo tiempo. Verá una transición de habilidades de soldaduras en la última foto...
Tuve que hacer capas con el cable porque la Junta que utilicé tiene nada interconectados por defecto.
He utilizado diferentes colores para mantener un código de color dependiendo de lo que hará cada cable para mí (ver disposición final). Este es el código:
- Rojo – tensión de alimentación / lógica 1
- Negro – referencia / lógica 0
- Amarillo – lógica salida a P04
- Brown – lógica de salida no de entrada
- Morado – no salida a P04
- Azul – desechados
Buena suerte en este paso!
Una vez que has hecho, permite verificar si todo está correcto. ¿Tienes una puerta no y cualquiera de las otras puertas de la lógica para probar? permite utilizarlos.
