Paso 2: Paso 2: ¿Qué está sucediendo?

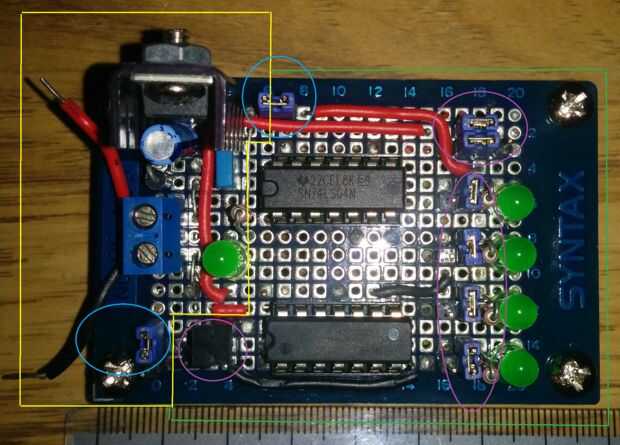

La zona amarilla (en la foto de arriba) muestra el módulo regulador de voltaje; la zona verde, la propia herramienta.
Módulo de Regultator de voltaje
El regulador de voltaje te dará la libertad de conectar cualquier entrada de voltaje DC (razonable) para el módulo y el regulador serán capaces de darle 5V, que el circuito debe funcionar correctamente. Si desea identificar la tensión máxima que debe conectar antes de que suceden cosas malas, aquí está la hoja de datos.
¿Ahora, puede usted echar un vistazo lo que está entre la abrazadera y el regulador de voltaje? Sí, es el diodo rectificador. Este diodo protege su circuito si distraerse y conectado a la fuente de tensión al revés. 1N4006 son bastante robustos en mi opinión, pero no dude en utilizar cualquier rectificador que desee. El precio a ser pagado es que esto le dará una caída de tensión pequeña que tienes que tener en cuenta al aplicar el voltaje de entrada.
Como regla general, mantener su voltaje de entrada 1, 5V por encima del voltaje de salida que desee: necesitamos 5V en la salida, así que elige un voltaje de entrada que le dará
5V (salida deseada) + 1, 5V (buck) + 0.7V (caída de voltaje de diodo) = 7.2Vdc
Si experimentar con su voltaje de la fuente (entrada) se le aviso que con baja tensión niveles su circuito comenzará a operar. Sí, lo hará. Pero pueden carecer de poder para alimentar tu circuito; realiza la llamada.
Los puentes se incluyeron para hacer el diseño un poco más versátil.
- El puente superior separará los módulos por lo que puede alimentar un circuito diferente con 5V de su módulo o el módulo de prueba con otra fuente de alimentación. No estoy seguro por qué, pero se puede.
- El puente de fondo funcionará como un interruptor así que puede dejar una fuente de tensión fija conectada al circuito sin tener que obtener el destornillador cada vez.
Módulo de prueba
El módulo que hace la magia. Ambos se añaden para que pueda conectar I.C.s diferentes para probar. La cima uno se dedica a una puerta no I.C. y la parte inferior a cualquier otra entrada 2 cuádruple puerta I.C.
Sí, puede conectar también una puerta NOR. ¿Cómo? ¿Si usted echa un vistazo a la configuración de pines de las puertas de la lógica, la ni es el único que no sigue la misma secuencia, derecho? pero si eres un buen observador (que sé que es) se dará cuenta que todos los pernos son solo boca abajo. Por lo tanto, mi herramienta te da la libertad de conectar esta puerta en la otra orientación. Lo único que debes hacer es cambiar los puentes al lado de la toma.
Otra característica que incluí a mi herramienta es la capacidad de cambiar entre la salida directa e invertida. ¿Como mencioné antes, de tener un zócalo de puerta no, correcto? Bien, usted puede escoger probar directamente la puerta (por no añadir cualquier otro con el conector de la parte inferior de la puerta y observar las salidas) o utilizar esta puerta para invertir la lógica de la salida de la I.C. está probando.
No te preocupes, esto era sólo una descripción, permite ahora echa un vistazo en el esquema.
