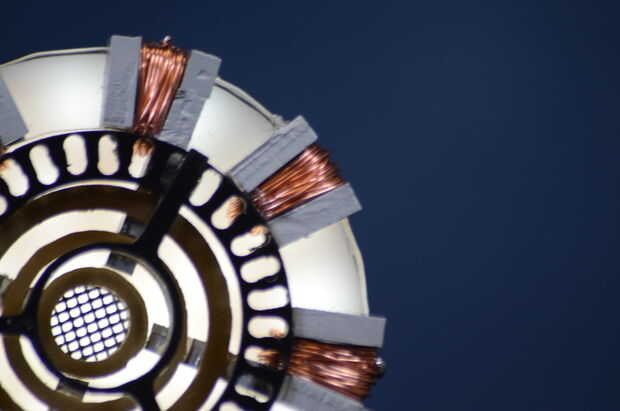

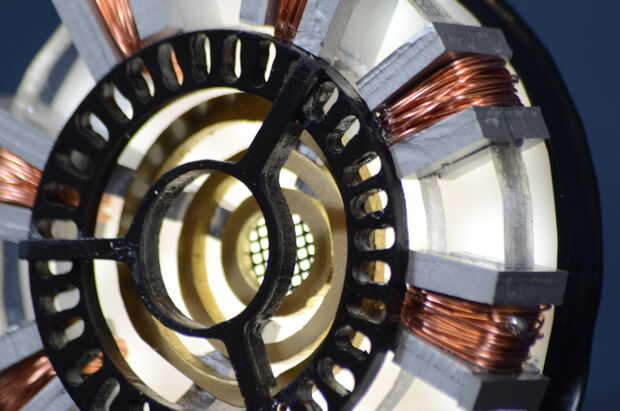

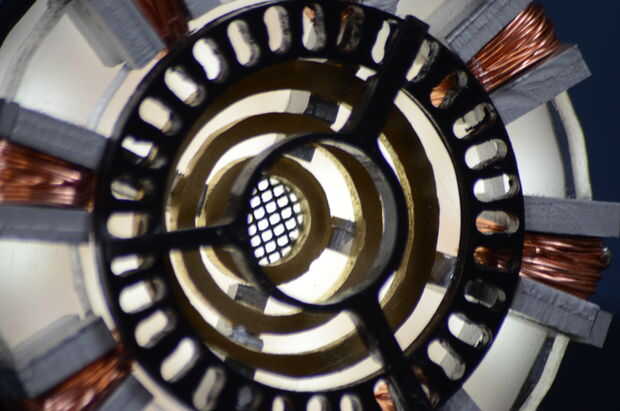

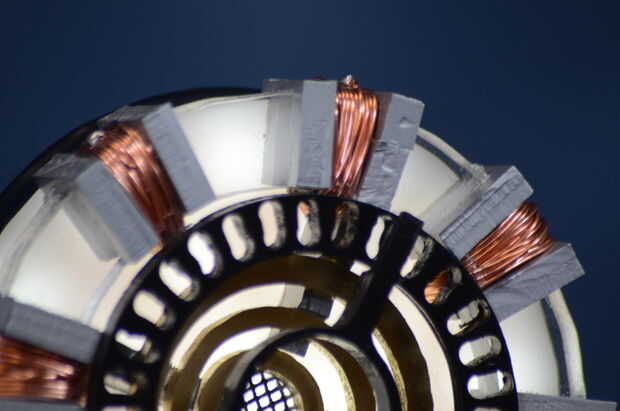

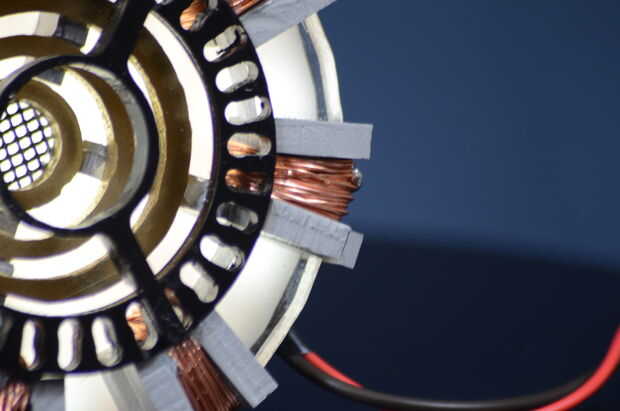

¿Quien quiere ser millonario-genio-grupo electrógeno de Tony Stark? ¡Sí! Desde que el multimillonario y genio las piezas son un poco fuera del alcance, pensé que podría hacer por lo menos un Reactor de arco fresco y fingir.
Y puesto que recientemente compró un kit de CNC de mydiycnc.com y han estado aprendiendo a usarlo, pensé que sería una gran herramienta que me ayude a.
Mis objetivos eran hacer un reactor relativamente delgado y portátil que podría ser la iluminación con LEDs. Y por supuesto hacerlo barato, ya que trabajo para una organización no lucrativa y no ganan mucho dinero.
Así que lo que usted necesita para completar este Instructable (pero no dude en sustituir con lo que tiene disponible):
Materiales:
- Algunas láminas de plástico - recogí algunos acrílico de chatarra desde el lugar de fabricación de plástico, venden por libra. Si es posible usar cast vs acrílico extruidos, ya que fundido cortará sin la fusión mucho mejor - utiliza dos grosores - (claro) 8,5 mm y 2 mm (blanco).
- Pegamento de plástico - puede utilizar pegamento o algo más, pero un propósito hecho pegamento plástico te dará el mejor bono
- Pintura en aerosol - utilicé aluminio oro, negro,
- Tablero del PWB revestido de cobre - para hacer el panel de luz para el reactor
- LEDs de montaje de superficie (25) - utiliza LEDs SMD por lo que no tengo nada me metiese en el cheque en la parte trasera, pero utilizando LEDs estándar o incluso llevó la cinta que se puede obtener en línea sería una buena alternativa (y que ya con con resistencias)
- resistencias de 27 ohm (5) - para limitar la corriente a los LEDs - el valor que usted necesita hacer variar dependiendo de los LEDs que utiliza, puede usar esta práctica calculadora dandy para averiguar lo que usted necesita: http://led.linear1.org/led.wiz
-Cinta de enmascarar - para el pintado de las piezas
- Alambre magneto - he utilizado algunos que tiene un barniz claro (para que veáis el cobre), pero usted también puede usar el núcleo interno de algún cable pelado
- Otro cable - a la fuente de alimentación
-Diseño de planes, incluirá los archivos CNC (con la extensión .ngc para EMC2) para su placer planificación y Sketchup.
Herramientas:
- Máquina CNC - sé que sé, no muchas personas tienen estos (o incluso pueden tener acceso). Y cada vez veían un Instructable que dijo "Súbete a su cortador de impresora/láser CNC/3D y hacerlo" yo estaba como ' derecho de sí. " Pero ya he conseguido uno, su lo que por supuesto voy a usar. Dicho esto, todas las piezas en este son totalmente makeable sin la máquina, usando una herramienta giratoria de algún tipo (likea dremel). CNC hace su ir más fácil, más rápido y con mayor precisión.
- Dremel - necesitarás a algún tipo de herramienta giratoria para cortar las formas de plástico (si no eres CNCing) y para limpiar y modificar incluso si eres.
- Papel de lija - para preparación de pintura (yo usé algún grano 600)
- Cautín + estaño - para soldar el panel del LED y el cable se ajusta
- Cortador de pelacables
