Paso 5: Paso 5: Cómo utilizar la herramienta
Vamos a ir para evitar * más * confundido.
Pernos P01 y P02 son fáciles de seguir.
Permite echar un vistazo a la disposición de la selección de energía P03. Este arreglo está diseñado (si está conectado como se muestra en el esquema y el diseño de mi página) para evitar conexiones no deseadas. Si usted toma una mirada en la imagen para este grupo (P03):
- Utilizando solamente un puente como se indica en una), potencia la lógica I.C. pero no la puerta no.
- Utilizando solamente un puente como se indica en b), se potencia la puerta no pero no la otra lógica de I.C.
- Ambos puentes de conexión como se indica en c) potencia tanto I.C.s. conectar el circuito de otra manera no se potencia de la I.C.s
¿Oh, eso Perno adicional (k)? Es sobras de mi prototipo. ¿Ya era demasiado tarde para mí quitarlo y se puede utilizar para mantener uno de los puentes en el circuito para que no pierdas lo (ver? Creo que en todo!).

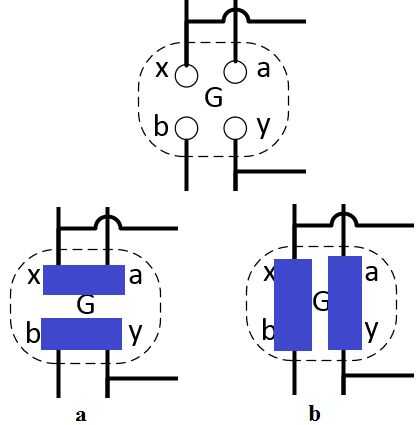

Permite hablar ahora sobre el arreglo de la perno G. Este pin cambiará la potencia entregada a la lógica I.C. (es decir, el voltaje de entrada cambiará a una masa común y viceversa). Echa un vistazo a la imagen de este arreglo:
- Los puentes de conexión como se indica en una), se potencia toda la lógica de I.C.s excepto la puerta NOR.
- Conexión de los puentes como se indica en b), se potencia la puerta NOR pero no la otra lógica de I.C.
Nota: Este es el eslabón más débil de mi proyecto. I no ha añadido ninguna protección actual o invertida Voltaje para el módulo de prueba (sólo los integrados para el LM7805), por favor, Evite:
- Una puerta no la conexión a la toma mal. El zócalo superior (como se ve en mi esquema) está diseñado para esta puerta.
- Recuerdo el IC único que necesita arreglo G-b es la puerta NOR (7402), todos los demás son arreglo G-a.

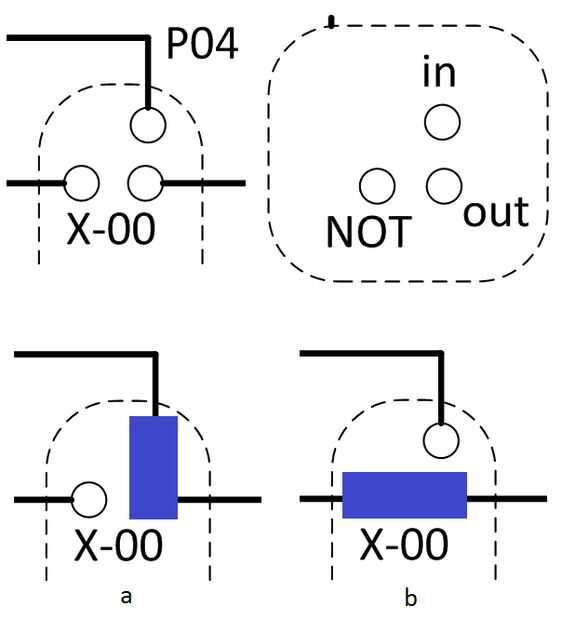

Permite hablar directo / invertido poner pins hacia fuera (P04). Este pin le dará la opción para mostrar la salida directa de la lógica de I.C., o su salida invertida. ¿Por qué haces eso? ¡Por qué no!:
- Los puentes de conexión como se indica en una), su salida será directa.
- Conexión de los puentes como se indica en b), su salida será invertida.
Bueno, y eso es prácticamente todo. Felicidades, has hecho una * toma respiración profunda * operacional 2-entrada lógica cuádruple puerta I.C. probador con regulador de voltaje modular integrado. Vamos a ver su funcionamiento.
