Paso 1: El diseño

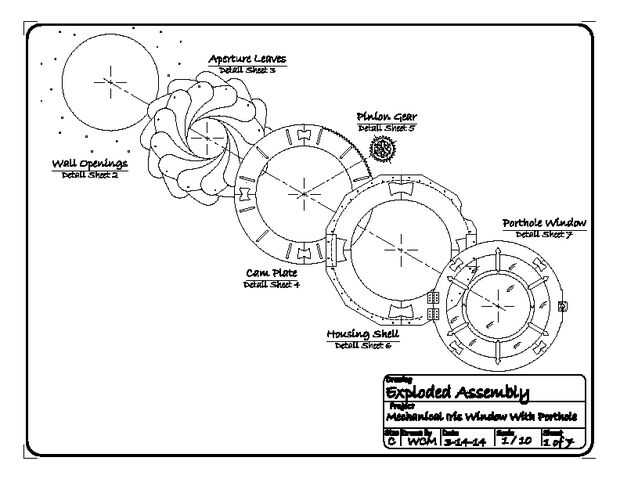

Empecé dibujando el proyecto en AutoCad. Sabía que estaría utilizando mi Carvewright CNC para moler hacia fuera tanto del proyecto como pude para que lo planeado la mayoría de las piezas a montar en la máquina. El diseño de principios, que se muestra en los planos de taller a lo largo de este Instructable, utiliza el suelo sobrante como el iris marco y mecánica. El material parecía a máquina bien y pensé en los contrastes de color lo haría * pop *. Esa era la idea de todos modos.
Abertura de la ventana existente es de 24" de ancho. Es un poco grande para una ventana como esta. Tomaría una cantidad considerable de material para las hojas para no hablar de problemas de peso. Una abertura de 18" parece un poco más práctica. Además, con las rejillas en la parte exterior de la casa, no es como que tengo algunos grand ver fuera de todos modos.
Toqué con unos diseños de diferentes números de hojas. Iris puede construirse alrededor de un número ilimitado de hojas de uno (guillotina piensa) encendido para arriba. Opté por usar 12 hojas porque dio una buena abertura redonda y los incrementos de 30 grados funcionan bien alrededor de un círculo.
La cáscara de cubierta principal contiene las hojas y la leva. El anillo de levas tiene el recorrido de los pernos en las hojas y gira para operar la apertura. Para abrir y cerrar el diafragma he añadido un engranaje de estímulo parcial a la cam para aparearse con el piñón montado al lado. De esta manera la placa de levas será incluida en la cubierta y el pequeño engranaje permite la apertura a la función sin tener que abrir el ojo de buey. La tapa de ojo de buey tiene una ventana de Lexan polycarbonite claro para ayudar a mantener los elementos.
Como con la mayoría de los proyectos, las cosas cambian y después de mucho ensayo y error determina que la lámina tenía que ir. Hay una curva de aprendizaje en el uso de este laminado en el Carvewright. El mayor problema es que es tan astuto es difícil de mantener en su lugar que conduce a los problemas de desalineación y seguimiento. La superficie del grano de estampado también es muy frágil y fácilmente las virutas hacia fuera. Más rápidamente embota los pedacitos y les se quemaría con el tiempo. Factor en varios problemas de software, problemas de la máquina y problemas de usuario y empezó a correr con paciencia (y laminado). Después de mucha frustración, nuevo software y un montón de maldiciones, decidí cambiar a probado y verdadero Carvewright amable madera contrachapada para la mayor parte del proyecto. Usé de abedul 1/2 capas con pocos vacíos interiores de buena calidad. Estas cosas las manchas bien y se ve bien. En general estoy contento con los resultados. Todavía creo que * aparece *.
Les dejo el archivo dxf CAD, así como archivos pdf de los dibujos. El pdf debe imprimir a escala en una hoja tamaño carta común. Aunque mi diseño cambiado, los archivos CAD deberían funcionar bien si una persona era de una mente para sacar los patrones de parte para sus propios usos. Todo se dibuja a escala y sólo podemos asumir podría caer en un cortador láser o incluso un chorro de agua y montar sin ningún problema. Carvewright propietarios - uso bajo su propio riesgo!
