Una ventana de Iris mecánico con ojo de buey (5 / 9 paso)

Paso 5: El de la cubierta

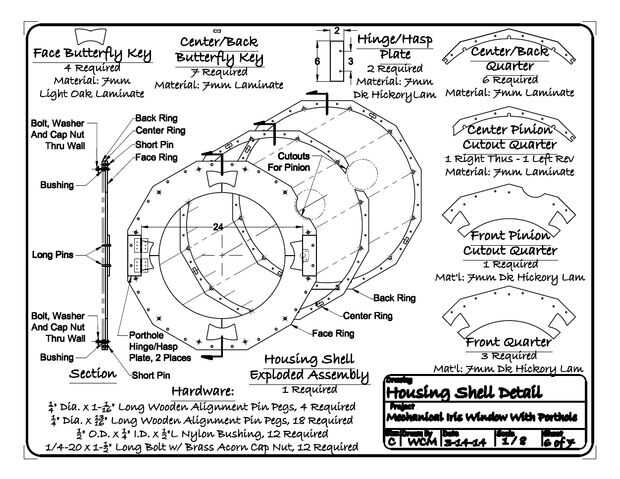

La cubierta es una cáscara de 12 polígono echado a un lado que monta contra la pared y encapsula el mecanismo interno. Dentro la parte inferior del anillo es un conjunto de 12 casquillos de nylon para el anillo de levas gire alrededor. Los bujes también funcione como un tope para las hojas si la apertura está completamente abierta. Los bujes se monta en los 12 tornillos de la pared. Un recorte redondeado esté colocado a la derecha a 30 grados hacia arriba de la horizontal para el piñón y meta dentro de los engranajes rectos a lo largo de la leva. En la cara de la cubierta son dos placas de montaje en cada lado de la bisagra y el marco de la cerradura de la portilla.

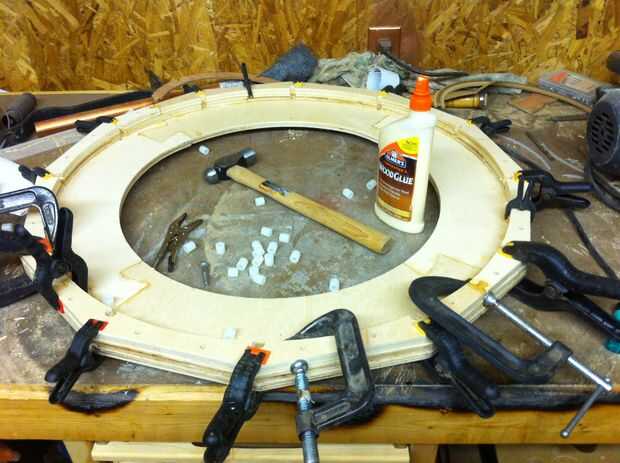

Cortaron los anillos superior e inferior de la cubierta de madera contrachapada en el Carvewright. Los anillos fueron cortados en cuartos para caber la anchura de la máquina con llaves de mariposa mitad masculinos y femeninos como la placa de levas. Las dos placas de montaje de ojo de buey con los agujeros de alineación también fueron cortadas en la Carvewright. Como el piñón usé las clavijas del árbol de juguete de madera como clavijas de alineación para colocar las piezas. No sólo hacen estas clavijas Alinee las partes pero las cúpulas de la izquierda en la cara manchan muy bien y agregar algunos detalles cool al borde exterior junto a la portilla. Algunos más lija, pegamento para madera, fijación y coloración y la cubierta era completa.

El último detalle, he añadido aquí es una capa de cinta de polietileno a lo largo de la parte interior del borde donde se monta el anillo de levas. Este material es impermeable... teflón. Se corta en tiras para caber entre los casquillos de la circunferencia interior. Esperemos que eliminará cualquier problemas de fricción que pueden ocurrir entre los casquillos de nylon.
