Paso 2: Las hojas
Las hojas son el punto focal de todo el proyecto y tienen que ser robusta y plana. Contempla con fibra de vidrio o fibra de carbono, pero decidió rápidamente el metal de hoja. Tengo acceso a aluminio, acero al carbono y hoja de acero inoxidable. Aspecto y la exposición a la intemperie, acero inoxidable parece la mejor opción.

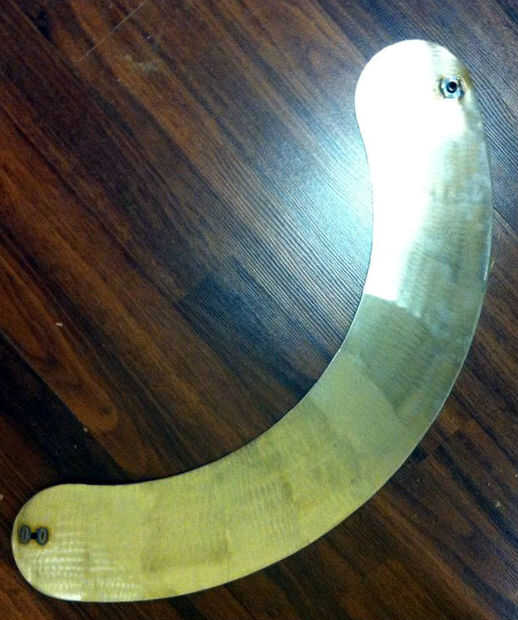

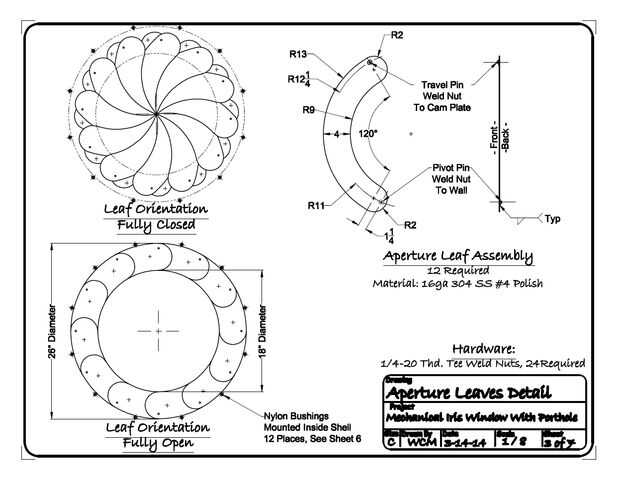

Las hojas se intercalan entre la placa de levas y la pared y cada hoja tiene un pasador en el lado de la cam y la parte posterior. Miden 4" de ancho, con un interior radio de 9" y un radio exterior de 13". El acero inoxidable 18 grado 304 calibre con un pulimento de #4 y cortar sobre una mesa de plasma CNC.
Para pernos elegí tuercas para soldar 1/4" o"tuercas t"con una base de la losa. La base plana suelda fácilmente a la hoja y el cuello extensión se sienta aproximadamente 1/4" de alto en la pared y cam. Durante el montaje a la pared funcionó 1/4-20 x 1/2 pernos por detrás en las tuercas de eje lado tee lo suficiente como para evitar que se caiga. Las clavijas de viaje se llevan a cabo en la cam en una manera similar con más pernos largos de 1/2". Tuve una tig de compañero de trabajo soldar con autógena los pernos en su lugar y entonces él pulir un patrón radial en la superficie pulida.

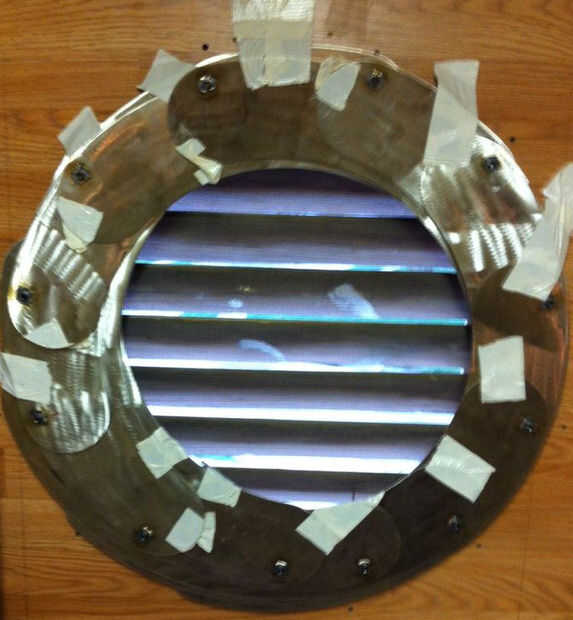

Retocaron las ubicaciones de los pin un poco para este diseño en vez de poner en el centro de los extremos redondeados de cada hoja. Los pernos de pivote a la pared están desplazados hacia el extremo redondeado que permite giro un poco más lejos de la cáscara de cubierta. Además, se compensan las clavijas de viaje hacia el borde externo que mantiene la ruta de viaje más lejos de la abertura abertura.
