Paso 8: Juntándolo todo
Así se construyen las piezas y la pared está preparada. Ahora comienza la verdadera diversión. Los pernos de la hoja son insertados uno por uno y se rosca un tornillo de 1/4-20 x 1/2" en cada uno de los pernos de tuerca tee detrás de la pared. Con las hojas en su lugar se instala el anillo de leva, orientando la sección orientada a lo largo de la parte superior derecha. El único truco para colocar la leva debe asegurarse de que las hojas permanezcan comprometidas correctamente. Uno por uno el recorrido pins se resbalaron en las ranuras y más 1/2" tornillos están roscadas en desde el lado de la cam. Una vez que los pines están en y la cam es bajo tensión de las hojas bastante bien se sostiene en su lugar. Tengo que decir que se ve genial con la leva transparente que muestra el funcionamiento interno.

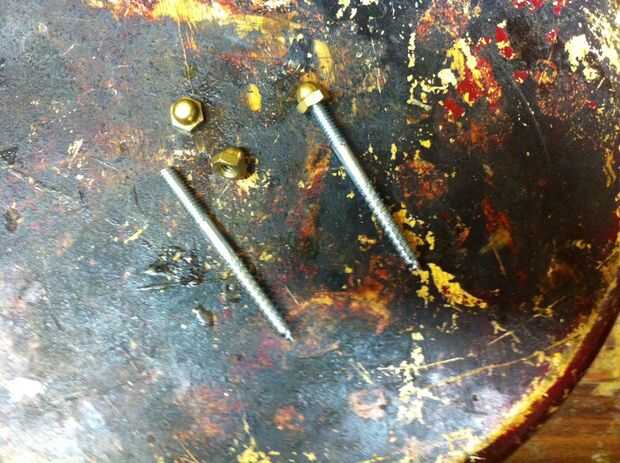

A partir de la tapa los agujeros de montaje, he instalado un par de los pernos de 1/4-20 x 2-1/2" detrás de la pared. Estos son un poco largos, 2-1/4" habría funcionado mejor pero no estaban disponibles cuando se les necesitaba. Así que ha acuñado les para arriba un poco con bujes de nylon más cortadas hasta 1/4" de largo. Esto deja aproximadamente 1-3/4" de perno que se pega a través de la pared, sólo lo suficiente para el grueso de la cáscara y una tuerca de cobre amarillo brillante en la parte superior.
La cáscara de la cubierta se levanta en lugar sobre los dos pernos y orientada con el recorte del piñón en la parte superior derecha, y luego los otros pernos se instalan desde atrás. 1/4-20 x 3 "tornillos de suspensión siguiente se ejecutan a través de los orificios de la cubierta en los orificios en la estructura de 2 x 4. Para simplificar esto me pegó una tuerca en el extremo y usa un poco de zócalo del maleficio en mi taladro. Después todos estaban en su lugar había ceñido el resto de las tuercas hacia abajo firmemente.

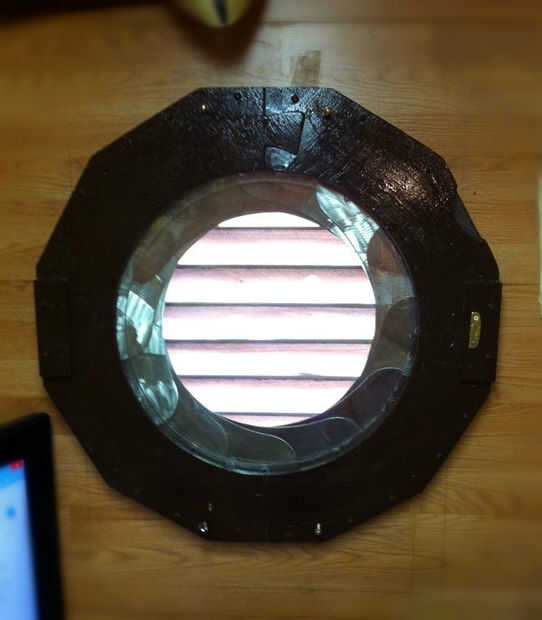

Instalación de la portilla ahora es una simple cuestión de conducir los tornillos en los orificios piloto para fijar las bisagras y la cerradura del marco a la caja. La parte más delicada de la instalación de ojo de buey estaba pelando lejos el plástico protector en el Lexan.
El piñón encontró su hogar casi tan fácilmente. Había dejado de marcar el orificio de montaje para él hasta que la mayor parte de la Asamblea estaba en el lugar. La cubierta de la corte para tiene cerca de 1/16" de espacio alrededor de la parte superior del engranaje. Me centré lo mejor que pude con el engranaje de los dientes engranados y marcan el agujero. Otro 3/16" perfore el 2 x 4 detrás de la pared, un cazador de diámetro de 5/16" a través de la capa de la pared y la última tuerca de perno y bellota de suspensión puede ser instalado a través del montaje de engranaje.
El último detalle que falta que no pensar hasta que todo fue montado era una manivela para que el engranaje funcione el iris! Esto fue una solución rápida de mi cajón de basura - un Pomito de latón de un pasado cambio de cocina. Tuve que perforar uno de los pernos de alineación en el piñón para el tornillo de la perilla pero entraron fácilmente y bielas muy bien.
