Paso 7: La cama de impresión
Uno de los problemas más comunes con la impresión 3D es conseguir estampas para pegar a la cama confiablemente. Para pegar, la cama debe ser plana, nivel, adecuadamente climatizada, cubierta con el material de derecho de superficie y limpio. También es importante, el mecanismo de nivelación.
Impresoras baratas vienen con todo tipo de cosas que tratan de alcanzar la llanura permaneciendo tan barato como sea posible. La mayoría de las camas tienen una hoja delgada de metal con un calentador conectado y entonces poner una copa no tan plana la placa en la parte superior porque el metal fino no es muy plana. Tratan de todo lo tipo de sucio para obtener impresiones para pegar incluyendo slathering la placa de cama con spray de cabello, pegamento y "jugo de abs". El verdadero problema es más complicado: la cama no es plana y no distribuye uniformemente el calor y las guías de la flexión para la cama (y el estirador) no se mueven en una trayectoria lineal, sino curvo.
El único a un precio razonable, fácilmente disponible, material térmicamente conductivo, verdaderamente plano placa de herramientas de aluminio fundido, aka MIC6. Trabaja. Poner una capa de Kapton cinta en un lado y un calentador en el otro lado y son el 80% del camino hacia impresiones pegarse confiablemente a la cama. Hay otros materiales que funcionan bien, también. Has oído hablar, pero no has probado, que el PEI es ideal para conseguir estampas para pegar.
El resto depende de flex en los carriles de guía u otro mecanismo que soporta la cama, el mecanismo de nivelación utilizado y flex en los rieles que soportan el estirador. Todo lo flexiona, pero reduciendo al mínimo la flexión en las guías que soportan el peso de la cama y el tren de aterrizaje va un largo camino en mantener impresiones pegados a la cama y poder hacer uso de la superficie de la cama entera para la impresión.
El diseño de mecanismo nivelador hace una gran diferencia. Muchas máquinas tienen Ajustadores de nivelación en las cuatro esquinas de la cama. Creo que lo que sucede cuando se activa uno de los Ajustadores. La esquina donde se hace el ajuste se mueve hacia arriba y hacia abajo mientras que los otros tres siguen siendo sobre todo donde se encuentran. Si la placa fuera realmente dura, la esquina opuesta se movería en la dirección opuesta, pero con el material fino generalmente suministrado, la cama dobla en su lugar. ¿Cómo se puede nivelar una placa doblándolo?
Si usted recuerda la high School secundaria geometría, sabes que tres puntos definen un plano. No hay ninguna razón para tener más de tres reguladores de nivelación. Si se arreglan correctamente, nivelación de la cama se convierte en trivial. Es el primer tornillo no ajustado-es la referencia para los otros dos. El segundo tornillo ajusta el tono de la cama en un eje, y el tercero ajusta el rodillo alrededor del primer eje. Eso es todo lo que necesitas.

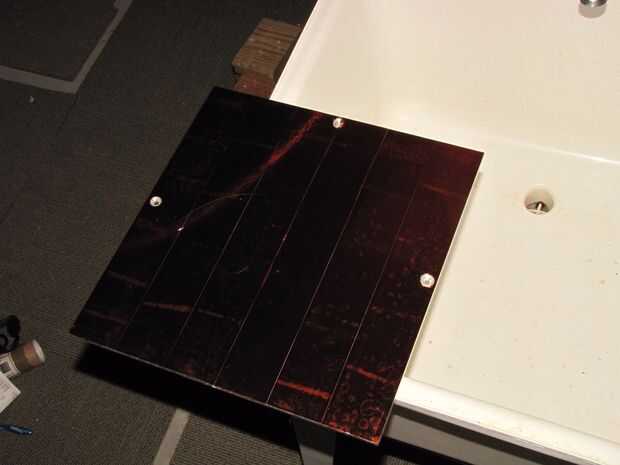

Placa de impresión cama de SoM es una pieza de 12 "x 12,5" x 1/4" de aluminio herramientas placa (alrededor de $40 de metales rápida) que viene fresada plana. Es compatible con tres tornillos y resortes colocado para la nivelación fácil. Se cubre con 5 mil gruesas Kapton cinta adhesiva que se aplica en tiras de 2" de ancho. La cinta es muy dura pero después de meses de uso se daña y puedo reemplazar solo las tiras dañadas según sea necesario. I sistemáticamente mover la máquina, tendido de costado en mi coche, a otros lugares, luego tomar hacia fuera, coloque en posición vertical e iniciar la impresión sin volver a nivelar o volver a cero la cama. Cuando extraigo las partes de la cama no se mueve - es sólida, y puedo imprimir casi borde a borde de la placa.

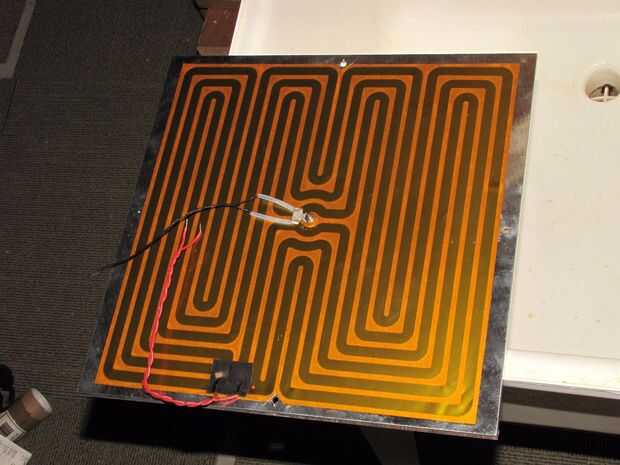

La parte inferior de la placa de cama tiene un calentador de Kapton de 450W que consigue la cama 105C ABS impresión de temperatura en unos 5 minutos. Es alimentado por un transformador de 24V. Energía se cambia en el transformador por un relé de estado sólido. El transformador es bastante pesado, así que puedo sustituirla por una solución más ligera de peso.

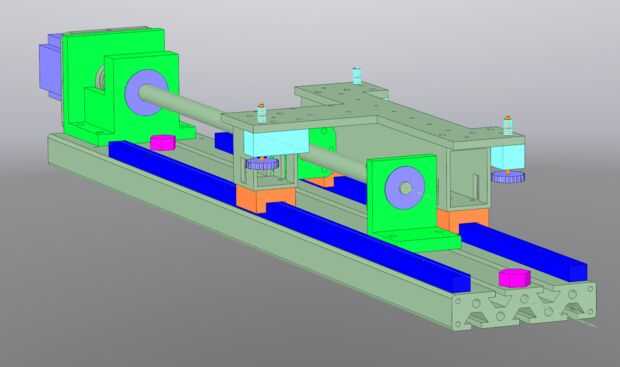

Así es como funciona el mecanismo de nivelación:

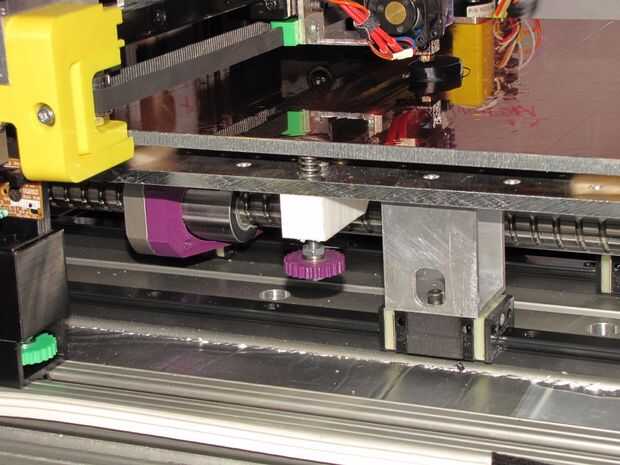

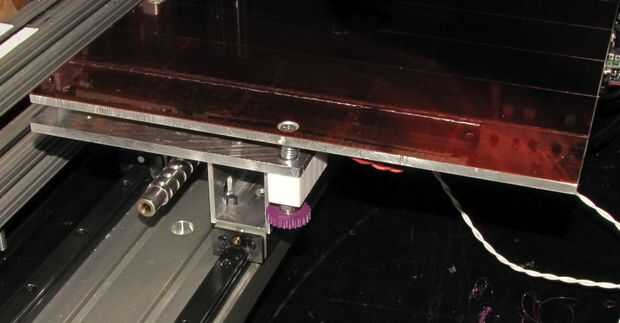

El mecanismo debe permitir la cama de la inclinación (que significa la cama puede moverse hacia arriba y hacia abajo en la nivelación tornillos) pero no tiene ningún juego lateral que afecta a la precisión y así la calidad de impresión. La placa de cama "flota" sobre tres resortes comprimidos. Los resortes de Levante la placa de cama de la placa del tren de aterrizaje hasta que no puede subir más porque las cabezas de los tornillos niveladores detenerlo. La cama se impide mover lateralmente de avellanar los agujeros de la placa de cama. Las cabezas de los tornillos y agujeros avellanados son cónicos y evitará movimiento lateral - si la placa de cama trata de mover lateralmente, que los resortes se deben comprimir. Si utiliza resortes fuertes y comprimir con los tornillos de nivelación, el movimiento lateral de la cama será casi cero, pero la cama serán capaces de inclinar libremente cuando se realizan ajustes de nivelación.
Los tres tornillos para el mecanismo de nivelación no puede moverse lateralmente o el lecho será demasiado - tienen que ser rígidamente acoplado a la placa del tren de aterrizaje. Lo hice en mi impresora atornillándolos en bloques de teflón resistente al calor que se atornillan en el tren de aterrizaje. Cuando presione los tornillos niveladores de la parte, no debieran moverse-Recuerde que la cama se va a mover hacia adelante y hacia atrás a lo largo del eje Y. Cada vez que la cama cambia de dirección, acelera o desacelera, habrá fuerza lateral sobre los tornillos de nivelación por el impulso de la cama. Los tornillos tienen que ser rígidos o la cama se flop alrededor cada vez que se mueve y que afectará negativamente la calidad de impresión. Que perforar agujeros levemente de tamaño insuficientes en los bloques de teflón y que los tornillos de cortar sus hilos en el teflón.
Nivelación y puesta a cero:
- Calor de la cama y la extrusora para imprimir las temperaturas.
- En primer lugar, ajuste Y axis pitch: mueva la boquilla de la extrusora/cama para que la boquilla está muy cerca del tornillo de la referencia. Mueva el eje de Z a agarrar un pedazo de papel, luego mueva la cama sólo a un punto donde la tobera está cerca del tornillo de ajuste de pitch de eje y. Ajustar el tornillo de paso para agarrar el papel. Se puede comprobar que el tono está establecido correctamente moviendo la cama ida y vuelta - la boquilla debe agarrar el papel uniformemente, en todas partes a lo largo de la longitud del eje y movimiento. No se alarme si agarra sólo el papel cerca de la los dos tornillos.
- Ajustar el rodillo eje: mueva la placa del inyector y la cama para que la boquilla está cerca del tornillo de ajuste de eje y rodillo. Ajuste el rodillo hasta que la boquilla agarra el papel. Ahora la cama debe ser como nivel (que significa alinearse con el verdadero plano XY) como posiblemente puede ser. Nota ajuste el rodillo no afecta el tono, pero afectará el Z = 0 punto.
- Conjunto z = 0: mover el estirador y cama en la posición de la boquilla sobre el centro de la cama. Ajuste la posición del eje Z hasta que la boquilla agarra el papel y definir el Z = 0 punto. La razón para el establecimiento de Z = 0 en el centro de la cama es que los rieles de guía de eje X y Y se flexión y la cama y la extrusora no realmente avanzando en caminos perfectamente lineal-que te mueven en trayectorias curvas (gracias a la gravedad) que tanto habían tocado fondo cuando la boquilla está en el centro de la cama. Puesto que va normalmente a imprimir en el centro de la cama porque es donde la temperatura es probable que sea incluso más y porque el software de la máquina de cortar generalmente pone el objeto en el centro de la cama, es donde vas a definir el Z = 0 punto.
Si la máquina usa flexy, carriles de guía final admitida que no son alineación paralelo o el marco flexiona mucho, no es capaz de imprimir de borde a borde en la placa de cama. Probablemente deberás relevel y cero la cama con frecuencia. Si utiliza guías totalmente compatible o guías lineales y estén alineados con precisión, y el marco de la impresora es rígido, podrá imprimir de borde a borde porque la boquilla extrusora casa rural se mueve en una trayectoria que es casi plana. Probablemente tendrás que relevel o cero la cama durante mucho tiempo. No he tenido tocar cualquier ajuste en mi impresora durante dos meses a pesar de uso diario y un par de viajes ida y vuelta entre el hogar y la makerspace.
Algunos más viejos impresoras industriales de FDM Stratasys utilizan una espuma de sacrificio sin calefacción. He hecho algunos experimentos con espuma PIR y tenido buenos resultados de impresión con ABS. En el futuro Puedo deshacerme de la placa de cama caliente y electrónica asociada y comienzo de la impresión en espuma PIR. Reducirá la masa en movimiento y el peso total de la máquina. Con una cama de espuma, no de nivelación es necesario-sólo enterrar la boquilla de 1mm en la espuma para la primera capa y siempre imprimir en una balsa. No te la superficie inferior lisa, pero que generalmente no es necesario de todos modos.
