Paso 5: Extrusora transporte

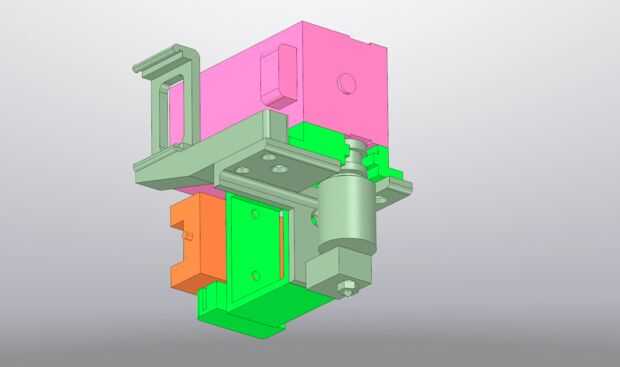

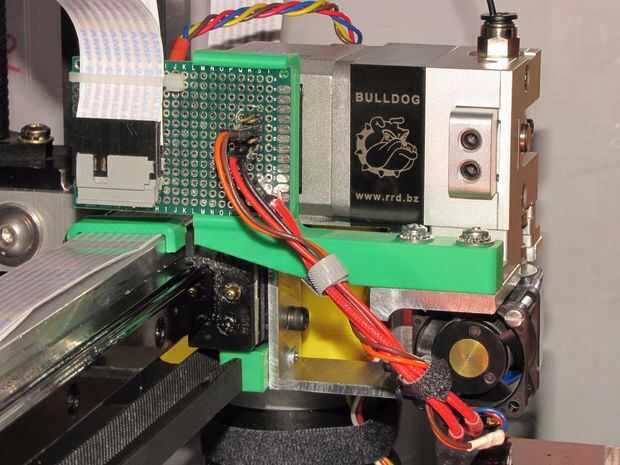

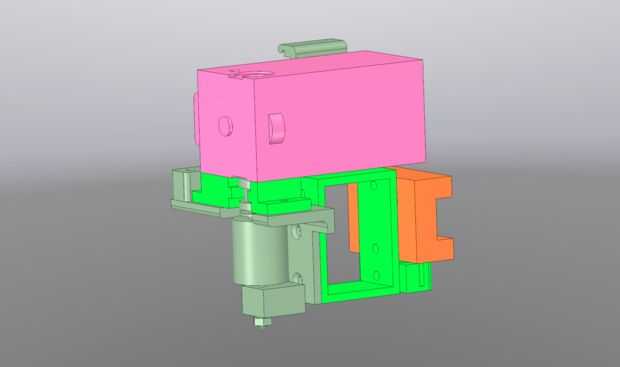

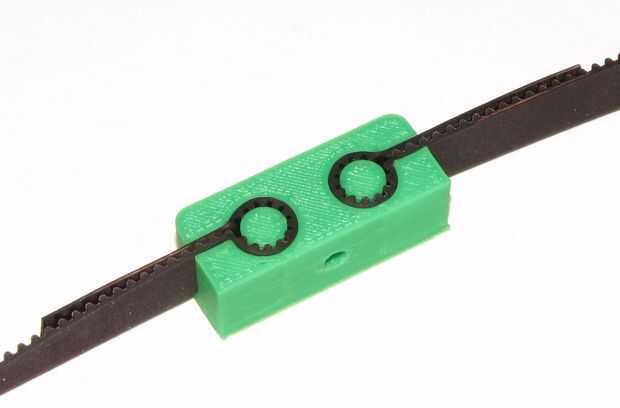

El carro de la extrusora se emperna a la guía linear del eje X y la abrazadera de banda impresa está atornillada en el carro. Lo más interesante sobre el carro de la extrusora es las conexiones eléctricas. Experiencia con MegaMax me enseñó que extrusoras/caliente-extremos a menudo necesitan mantenimiento así que hice fácil de quitar por connectorizing los cables y con solo dos tornillos para montar el estirador en el carro.

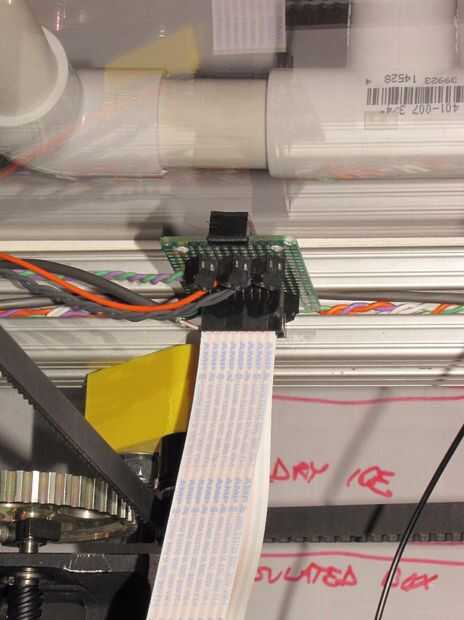

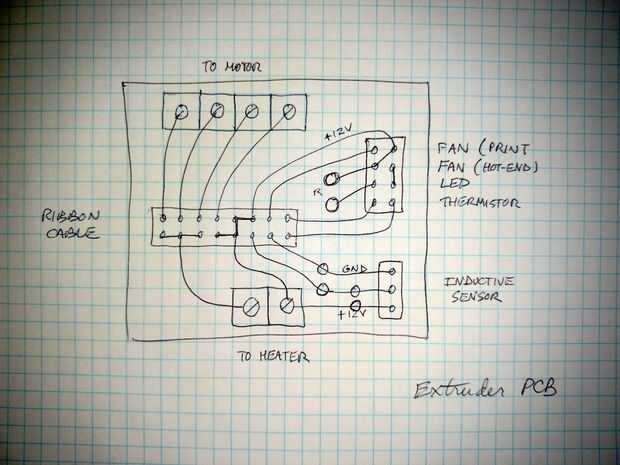

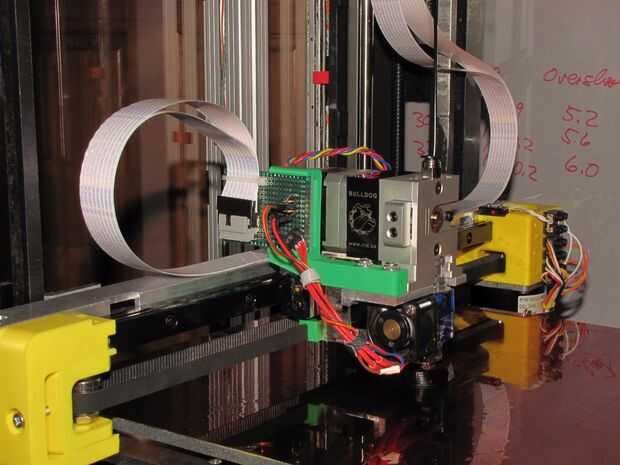

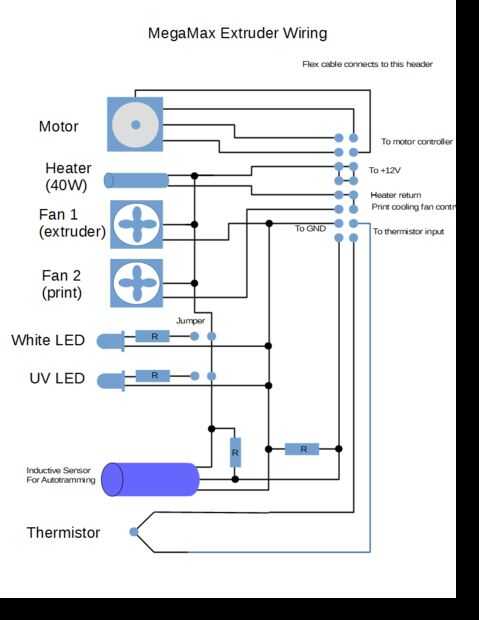

Después de experimentar una falla en cable de estirador de MegaMax debido a exceso de flexión (ver paso 12: fiabilidad) decidí usar un cable de cinta flexible del tipo utilizado para conectar a imprimir cabezas en impresoras de chorro de tinta para hacer todas las conexiones. Estos cables están diseñados para flex millones de veces sin falta. He utilizado un cable de un viejo robot de biblioteca de cinta. Tenía más que suficiente conductores así que corte lo longitud sabio en una cinta de 16 conductores. Uno de los extremos de la cinta se conecta a la placa de circuito en el carro de la extrusora y el otro en un circuito impreso en la parte superior del bastidor de la máquina. La cinta tiene suficiente conductores y la capacidad actual para conectar algunos extras como LEDs, ventiladores y un sensor inductivo para auto-tranvía (totalmente innecesario en SoM). El cable es un poco más largo que me gustaría, pero hace el trabajo y se queda fuera del camino.

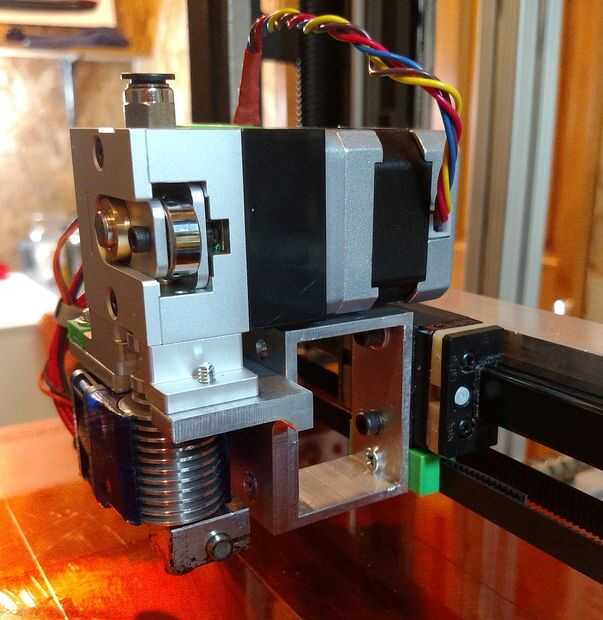

Uno de los primeros problemas que tuve cuando construí mi primera impresora fue extrusora jamming. Tomó meses para averiguar cómo obtener el estirador para trabajar con cualquier confiabilidad e incluso intenté mi mano en el diseño de mi propia. Para SoM, decidí encontrar una extrusora confiable y combo extremo caliente. Después de leer un montón de comentarios y analizar muchos diseños con un ojo crítico, colocó en la extrusora BullDog XL y el E3D v6 final caliente. En los cinco meses yo he estado usando que no he tenido para despejar un atasco de filamento único. El extrusor puede manejar filamento de 1,75 y 3 mm, y el extremo caliente se puede utilizar con cualquier tipo de filamento de 1.75 m m.
Había dos problemas menores con el combo de extremo caliente de la extrusora. En primer lugar, no encajan entre sí fuera de la caja. Tuve que hacer unos pocos de minutos de trabajo con un archivo para conseguirlos conectados entre sí. En segundo lugar, el ventilador que viene con el extremo caliente es muy frágil y los tornillos que sirven para unirla requieren tanta fuerza de giro que terminé rompiendo el ventilador en el proceso de instalación. Fija temporalmente con unas gotas de pegamento, luego compré un ventilador mejor y había instalado con tornillos 4-40.
