Una impresora casi fiable y de alta precisión, 3D: hijo de MegaMax (SoM) (12 / 14 paso)

Paso 12: algunos comentarios sobre fiabilidad

Cada compromiso, no importa cuán pequeño, afecta la confiabilidad global de la máquina. Es un cálculo de probabilidad simple. Digamos que los tornillos Z utilizan varillas roscadas que funcionan "la mayoría del tiempo" y sólo ocasionalmente causan atascamiento que las ruinas de una impresión. Tal vez el 95% del tiempo que trabajan OK. Ahora vamos a decir que su cama es lo suficientemente plana y la nivelación esquema obras (es decir, que con éxito Obtén impresiones a terminación) 95% del tiempo. Ahora vamos a incluir la "confiabilidad" de una conexión de equipo entre un ordenador y la impresora-vamos a decir trabaja derecho 95% del tiempo. Ahora el factor de la fiabilidad de la fuente de filamento y llame al 95% (puede funcionar hacia fuera o el filamento podría enredarse en el carrete). Ahora incluyen la fiabilidad de la llamada extrusora es 95% (atasca de vez en cuando). Todos estos parecen grandes números. ¿La máquina va a ofrecer una buena impresión el 95% del momento? Mal. Si alguno de estos factores falla, falla la impresión. Tienes que multiplicar la fiabilidad de cada factor para llegar a la total fiabilidad (probabilidad de éxito). 0.95 x 0.95 x 0.95 x 0.95 x 0.95 x 0.95 = 0.735

Todo lo que puede afectar la impresión de éxito/fracaso tiene un < 100% de fiabilidad y por lo tanto disminuye la probabilidad general de éxito. Cuando se inicia teniendo en cuenta todos los compromisos que ve por qué baratos impresoras requieren tanta atención. La atención adicional es necesaria para tratar de eliminar la incertidumbre y la probabilidad de un éxito up impresión. Pesa la bobina del filamento antes de iniciar una impresión-que empujará a probabilidad de la fuente de filamento de 95% a quizá 99.9% (< 1 porque el filamento puede enredarse todavía en el carrete), cuidadosamente limpiar, nivelar y cero la cama antes de cada impresión, etc.

Por supuesto estos números no son totalmente realistas. Utilizarlas sólo como ejemplos para demostrar cómo incluso aparentemente alta fiabilidad de los componentes individuales puede convertirse rápidamente en baja fiabilidad total en un sistema complejo como la impresión 3D. Por esta razón la atención al detalle es importante. Si usted puede aumentar la probabilidad de éxito en algunos factores, puede aumentar notablemente la probabilidad general de éxito impresión. Lo puede hacer cada vez que ejecutar una impresión, o usted puede tratar de aumentar la probabilidad de éxito a nivel de hardware por lo que no tiene que ajustar tanto al comienzo de cada impresión. Impresión de tarjetas SD en lugar de software en el host y la fiabilidad sube. Uso de construcción rígida y tornillos conducidos por un solo motor en el eje Z y fiabilidad va para arriba. Utilizar un estirador/caliente fin de calidad y fiabilidad va para arriba.

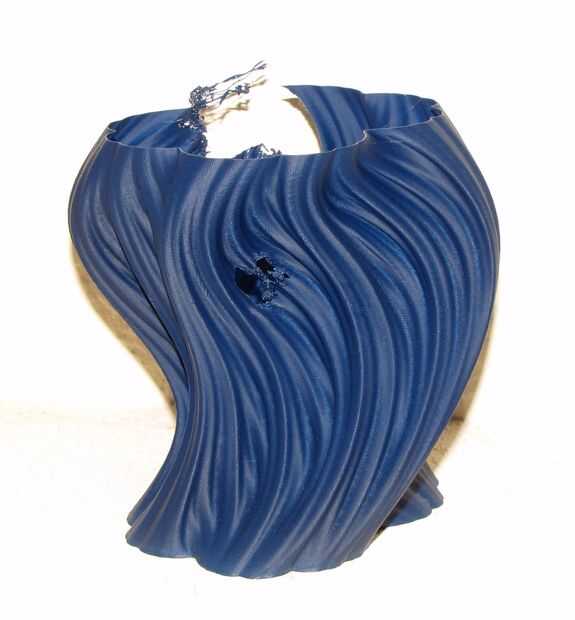

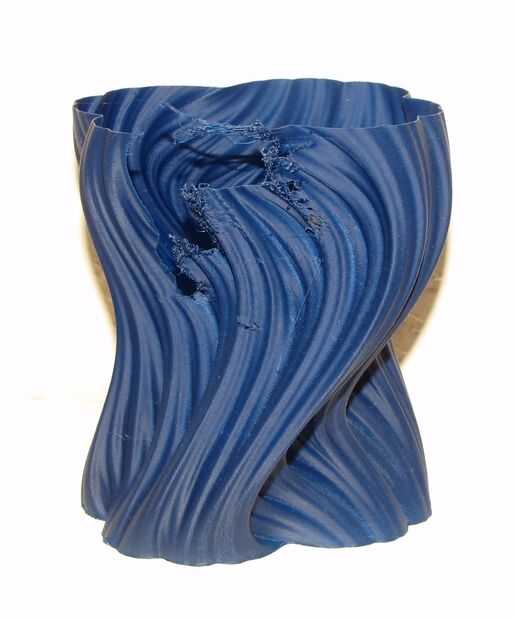

Una impresión que va a terminar pero se ve mal no es realmente una impresión de éxito (si se pretende buscar agradable). Si incluye calidad de impresión en su definición de éxito, hay un montón de factores adicionales a incluir en el cálculo de confiabilidad de impresión general. No puedo pensar en cualquier cosa que podría hacer para mejorar la fiabilidad de que tendría un impacto negativo en la calidad de impresión, pero muchas de las cosas que mejoran la fiabilidad también mejoran la calidad de impresión. Construcción de marco rígido, carriles totalmente compatibles, rodamientos de calidad, contribuyen a la probabilidad de terminación y calidad de las impresiones.

La cama

Yo he abordado el problema que se pega impresión en el paso 7. Para resumir, usted necesita una superficie plana, nivel, adecuada y uniformemente caliente, limpiarla, Derecho material, que se mueve en una trayectoria lineal (no curvada). Si usted tiene todas estas cosas, no tendrás muchos problemas con las impresiones que se pega a la cama. Para la confiabilidad máxima, Limpie siempre la cama de impresión antes de iniciar una impresión. Si se utiliza cinta de Kapton en la cama, limpie con acetona mientras la cama está a temperatura ambiente antes de iniciar una impresión.

Filamento

Filamento es uno de esos temas que pocos están de acuerdo en muchos argumentarán sobre horas. Al igual que cualquier discusión de la calidad del disco duro entre las marcas, hay los fanáticos rabiosos, formación de espuma en la boca de algunas marcas de filamento e igualmente rabiosos h8ers de las mismas marcas. Mi experiencia con filamento ABS ha sido buena. Sospecho que muchos de los problemas de las personas parecen tener con algunas marcas de filamento son relacionados a una mala impresora calidad/fiabilidad/inadecuada calibración o errores cometidos por el operador de corte. Siempre he tenido grandes resultados con filamento octava ABS, una de las marcas habitualmente ridiculizadas. Estos días sobre todo uso Coex3D ABS y resulta ser de alta calidad. Cuando quiero colores fluorescentes, voy a octava. Para todo lo demás, uso Coex3D.

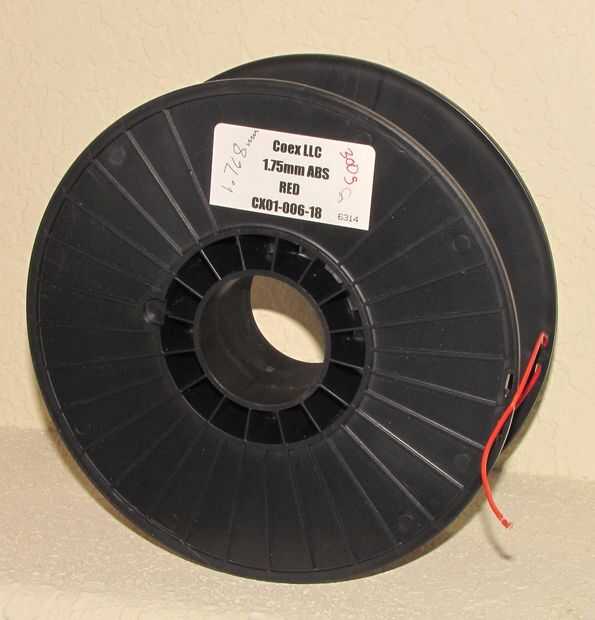

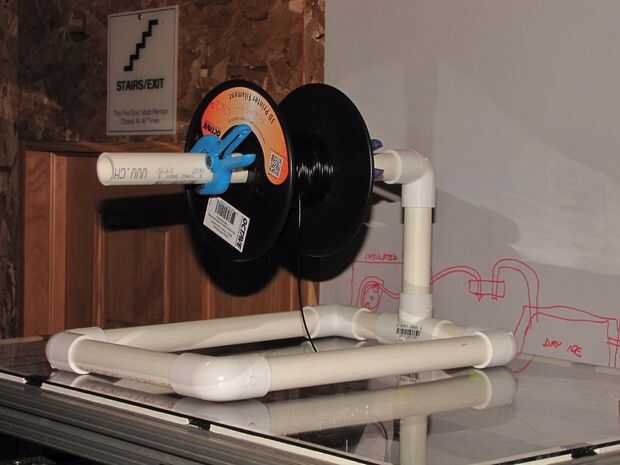

Su impresión no puede terminar si usted no tiene suficiente filamento en el carrete. Software más corte calcula Cuántos gramos de filamento se necesitarán para realizar una impresión. Ahora todo lo que necesitas saber es cuánto filamento han dejado en un carrete. Eso es fácil. Peso de la bobina. Si usted compra un carrete de 1 kg de filamento y pesan 1260 gramos, es una apuesta segura que el carrete pesa alrededor de 260 gramos. Marca el peso del carrete vacío en el carrete. Cuando usted está listo para comenzar un gran, imprimir largo, pesan el carrete otra vez y restar el peso del carrete vacío. Ya sabes si hay suficiente filamento en el carrete para completar la impresión.

Fallas mecánicas

Fallas mecánicas se producen vibraciones Afloje los tornillos, cuando mecanismos de atan o filamento enredos en el carrete. Asegurándose de que usted apriete los tornillos adecuadamente y usa arandelas de bloqueo o compuestos incluso bloqueador de rosca le ayudará a evitar fallas mecánicas. Utilizando piezas de calidad como tornillos cojinete apoyado en lugar de varillas roscadas reducirá problemas de atascamiento. Algunas máquinas ruta de filamento mediante tubos largos de la bobina a la extrusora. Mantener ese camino como corto y recto posible disminuir las posibilidades de extrusión bajo o directamente imprimir falla. Puse el portacarretes encima de SoM y el filamento hacia abajo a la extrusora sin tubos ni curvas de la ruta. Que no sea de cuidado de manejo de bobinas del filamento, no sé cómo evitar que se enreden filamento.

Fallas eléctricas

Hay un montón de posibles problemas con la electrónica. Cableado puede fallar-cableado especialmente para el transporte de extrusora - debido a la flexión repetida. Mucha gente gusta usar cadenas de cable en sus impresoras para el aspecto "profesional" se imparte. Evitar el uso de cadenas de cable que requiere los cables dentro de flex en un radio pequeño. Tarde o temprano dejará de cables dentro de una cadena de cable. Fallas de este tipo se mostrarán intermitentemente y dependerán de las coordenadas XYZ de la extrusora porque el cable de la flexión depende de las coordenadas XYZ de la extrusora. Ver las fotos adjuntas.

Fuentes de alimentación de conmutación más suelen fallan al intentar sobrecarguen. Tal vez su cama no calentarse suficientemente para tratar de subir el voltaje para conducir la corriente un poco más en él. Ese tipo de cosas se mata a una fuente de conmutación muy fácilmente. Lo que también causa fallas en tablero controlador si se intenta pasar demasiado actual a través de los rastros de circuito. Si su cama no se calienta bastante, bastante rápido, utilizar una fuente de alimentación separada para él y encienda el calentador de cama mediante una SSR. Es trivial para conectar un relé a cualquier controlador de tablero - ver el calentador de cama esquemático en el paso 9.

Computadora / fallos de Software

Mucha gente utilizar los equipos que ejecutan algún tipo de software en el host para enviar gcode para sus impresoras. Aproximadamente una hora en mi primer intento de una impresión de varias hora, descubrí el problema con el software de host. Mi portátil que conducía la impresora fue a dormir. Eso me hizo pensar en todas las formas en que un equipo conduce la impresora puede fallar así que compré una interfaz LCD/encoder/SD de la tarjeta de MegaMax y es por eso que tengo uno para SoM tan pronto como estuviera disponible. Desde ese primer fracaso he evitado utilizando el software de host tanto como sea posible e impreso casi exclusivamente de tarjetas SD. Un equipo que ejecuta software de host sólo hace la impresión más fiable. Software de host puede ser muy útil cuando ajuste y calibración de la máquina por primera vez o si se hacen algunas modificaciones en el diseño, pero de lo contrario debe evitarse. La mayoría de los ajustes comunes/útil durante la impresión se puede aplicar usando el controlador LCD sin necesidad de utilizar un ordenador. Si usted tiene mucho de ajuste de parámetros en sus impresiones, usted está probablemente no configurando los parámetros de corte bien. Conocer a opciones de la máquina de cortar y usar tarjetas SD!

Impresión remota a través de una red es "lo nuevo". Cuestiono su valor y confiabilidad. Mayoría de las impresoras requiere que en la máquina para retirar una impresión, cambiar filamento, limpiar la cama, nivel y cero en la cama. ¿Cuál es el valor en forma remota a partir de una impresión si tienes que ir a la impresora para hacer el trabajo de preparación antes de volver al ordenador para que se inicia la impresión? ¿Qué pasa si sólo enchufado en una tarjeta SD mientras estabas en la impresora de hacer el trabajo de preparación? Si no estás haciendo el trabajo de preparación, usted está pidiendo faltas. Puedo ver el valor en tener red si está ejecutando una granja de la impresora, pero para un aficionado con una sola máquina sólo añade los modos de falla adicionales.
