Un pequeño amplificador de ingeniería inversa (5 / 11 paso)

Paso 5: Trazar la placa de circuito

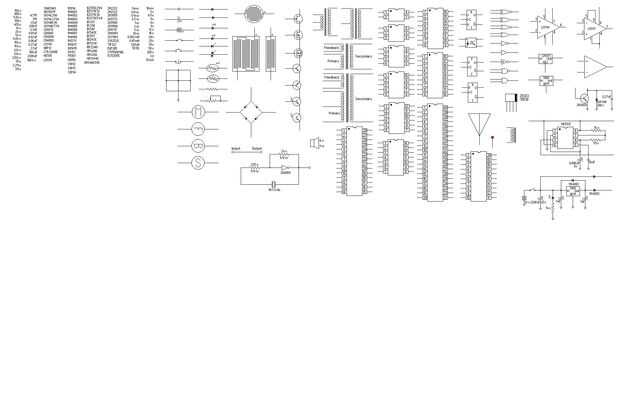

Una vez que tengo una foto de trabajo de la placa de circuito abrir una plantilla esquemática pintura que utilizo para construir mis esquemas. Tiene los componentes que utilizo al máximo, incluso unos pequeños circuitos básicos utilizo más. Todo lo que tengo que hacer es copiar y pegar los componentes en el contenido de mi corazón.

Justo después de abrir la plantilla guardar como en el nombre del nuevo circuito, "2,5 vatios AB amplificador." Esto lo hago yo no desordenar la plantilla para su uso futuro.
