Un pequeño amplificador de ingeniería inversa (1 / 11 paso)

Paso 1: herramientas

Para aplicar ingeniería inversa a un circuito simple estas son herramientas que necesitará:

Cámara.

Una computadora con acceso a internet, los dos principales programas que utilizo son pinturas y Serif PhotoPlus.

Resistencia de código de Color, ver pdf CIPC los códigos de Color.

Códigos del condensador, ver pdf condensador códigos.

Fichas técnicas sobre los semiconductores, si no tienes ya ir a estos sitios para cargan fichas gratis.

http://www.maxim4u.com/

http://www.alldatasheet.com/

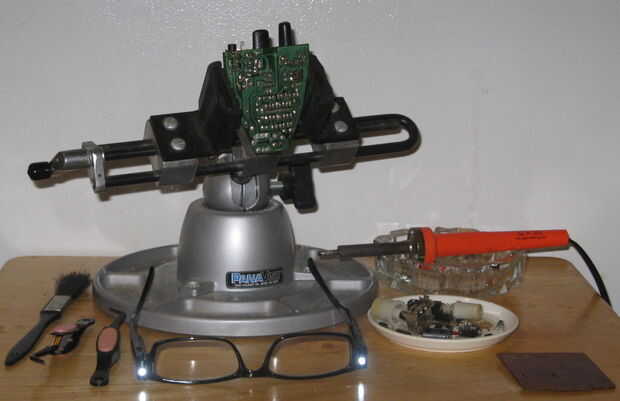

Los diodos pueden ser difíciles de leer los números de parte, cuando el diodo está conectado a la placa, así que puede ser necesario retirar el diodo del tablero de circuito. Las herramientas necesarias para desmontar la placa de circuito para la recuperación de sus componentes y lectura de números de parte son:

Gafas de seguridad mina han llevado las luces para una mejor visualización.

Centro de trabajo multiusos Panavised 350.

Soldadura de hierro.

Resorte de pinzas para sujetar componentes mientras que desoldar componentes.

Cepillo para barrer con soldadura.

Plato para mantener los componentes.
