Ultrasonido Arduino "Aparcamiento Spotter" (4 / 5 paso)

Paso 4: No tienen que sentirse impotente!!!!!!

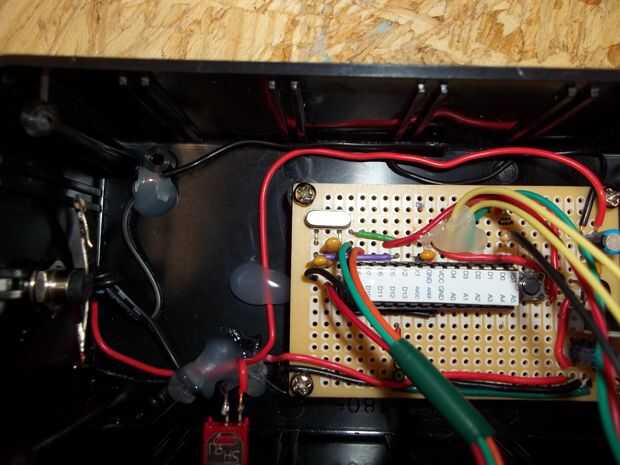

Cortar el enchufe de la verruga de la pared, dejando siempre que sea posible, y despojado de los extremos del alambre, corriendo a través del orificio perforado para él y soldada según las notas de foto en foto uno:
#1: (+) de alimentación (fuente) para cambiar.
#2: (+) del interruptor al circuito regulador a bordo.
#3: (-) de la fuente (-) del circuito del regulador a bordo.

El siguiente es el indicador de Power:
#A: Nudo atado en cable de la fuente después de la alimentación a través del agujero, antes de soldarlos!
#4: (+) y (-) del circuito regulador de voltaje para indicación de alimentación LED.
#4a: (-) del LED.
#4b: (+) para el indicador de energía al resistor de 100 Ohm al ánodo del LED.
#5: vía iluminación LED montado en la parte inferior (cuando está montado en la pared) del gabinete.

Me encanta el pegamento caliente! Ayuda a mantener los cables en su lugar muy bien!! :)
