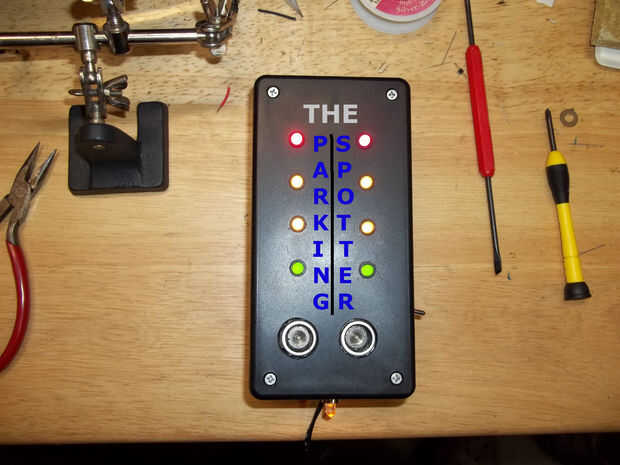

Ultrasonido Arduino "Aparcamiento Spotter"

para mi primer instructivo, me gustaría presentar el Spotter de estacionamiento. Esto no es un concepto nuevo, ya sé. Sin embargo, esta estructura fue hecho específicamente para adaptarse a mis necesidades/deseos/materiales ya en mi poder. Por lo general, un proyecto comienza con una idea, piezas entonces se reunieron y comienza la construcción. En mi caso miró alrededor de las piezas y el material que tenía en la mano, explorar Instructables (una ocurrencia diaria) y encontró inspiración de otros. No alcanzo a mencionar el sitio de caballetes de madera delante de mi coche de $30 k hermana-en-leyes para proteger la bicicleta $200!! Por lo tanto, vamos a bucear en!

BOM (bill del material):

* Arduino Uno, clon (Freeduino, etc.), compatible (Perfboard Arduino, etc..)
* SRF04 Sensor ultrasónico de que van
* (8) 5 m m LED para luces indicadoras (usé rojo, amarillo y verde para este proyecto; pero puede utilizar cualquier colores como)
* (4) caso resistencias para su LED (yo usé 100 Ohm para rojo y amarillo y 82 Ohm para el verde)
* (9) titulares LED de su elección (usé titular del LED Modelo: 276-079 para las luces indicadoras, y titular de LED Modelo: 276-080 para la luz de indicador/vía)
* (1) Energía-en/paseo 5 m m LED y resistencia (para la iluminación de la vía delante de su coche)
* Interruptor SPST (energía)
* Fuente de alimentación - usé una verruga de la pared con 7.4v DC de salida porque, bueno, yo tuve uno en mi banco. Se pueden utilizar una batería de 9v y clip de la batería. No quiero ensuciar con baterías.
* Alambre
* Tubo termorretráctil o cinta aislante
* Un recinto (utilicé la caja de plástico de 4 "x 6" de Radio Shack)
** Opcional:
* Una fila de pines header macho (5)
* Hook-up wire con conectores hembra: (5) para el LED y (4) para el sensor
* Separadores de PCB
* cianocrilato (pegamento estupendo, pegamento de uñas de dedo)

Herramientas :

Soldador, soldadura y extractor de vahos
Taladro o taladro de columna-
Broca apropiada para sus titulares de LED
5/8 broca para los orificios de sensor
Destornillador para el recinto
Tercera mano
Y cualquier cosa que usted necesita para hacer su tarea más fácil.

Voy a asumir que eres, al menos, familiarizado con la plataforma de desarrollo Arduino. Si no, te sugiero visitar la Página de Arduino. Estudio del hardware y software. Aprender los conceptos básicos. Construir algunos circuitos (en realidad, esto podría ser la primera! No es tan difícil!) Cuando haya llegado a ese punto, ¡ infórmate! Yo he ido aprendiendo estas cosas en la web y los miembros de mi propio con toneladas de ayuda de la abundancia de información en la página de Arduino, Instructables gran en general.
