Paso 3: Deje que a la soldado comience!

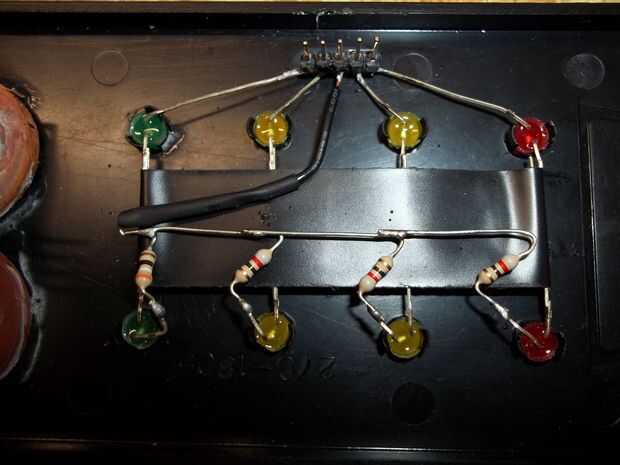

Trabajando en el interior de la tapa: se sueldan los LEDs: rojo en serie; amarillo-amarillo en serie; amarillo-amarillo en serie; verde en la serie, junto con las resistencias (4) como se menciona en la lista de materiales: (100 Ohm para rojo y amarillo y 82 Ohm para verde). Me olvidé del encogimiento del calor hasta que el LED conectado, envolvió un trozo de cinta aislante a su alrededor y había colocado del encogimiento del calor sobre el cátodo común. Yo había soldado entonces todos estos conduce a la cabecera de macho 5 pin de fila. Nota: usando el pin del centro para la tierra (-), si conectarlo al revés, que todavía funciona. Luego se aplicó una buena tira de pegamento caliente para fijar la cabecera de la tapa. (Foto 1)

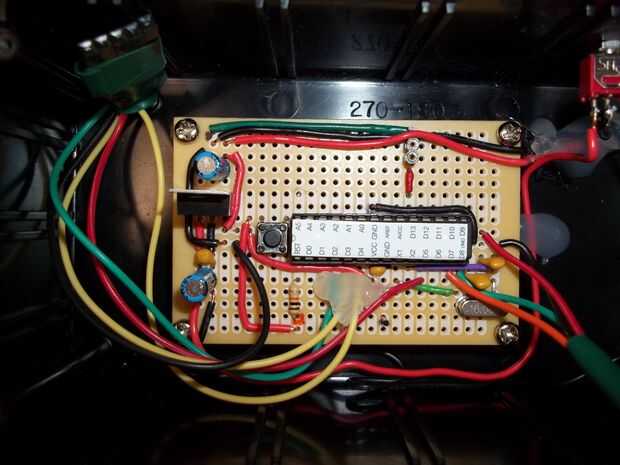

Para los cables de conexión, he utilizado cables de jumper hembra con un extremo cortado y pelado. Facilitar las cosas a ti mismo-
Cables de los indicadores de distancia de LED: cable rojo para el LED rojo, cable amarillo para el LED amarillo, cable verde para el LED verde.

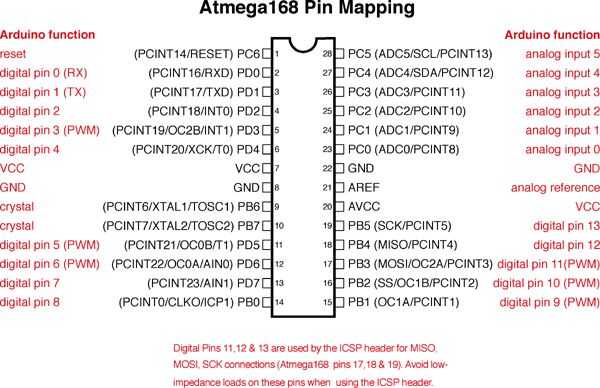

Cable rojo al Pin Digital 5 (pin 11 del chip)
Cable amarillo al Pin Digital 4 (pin 6 del chip)
Cable amarillo al Pin Digital 3 (pin 5 del chip)
Verde alambre al pin digital 2 (pin 4 del chip)
Otro poco de pegamento caliente para ayudar a asegurar los cables en la placa.

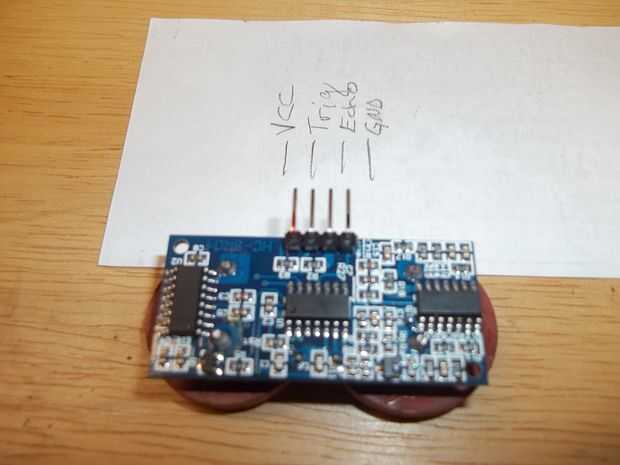

Los cables del sensor ultrasónico: cable rojo para cable de VCC (+), verde para cable disparador, naranja para cable de eco, negro para gnd (-)
Cable rojo a + 5v a bordo
Verde cable Digital 8 Pin (pin 14 del chip)
Naranja el cable al Pin Digital 7 (pin 13 del chip)
Cable negro a tierra (-) a bordo

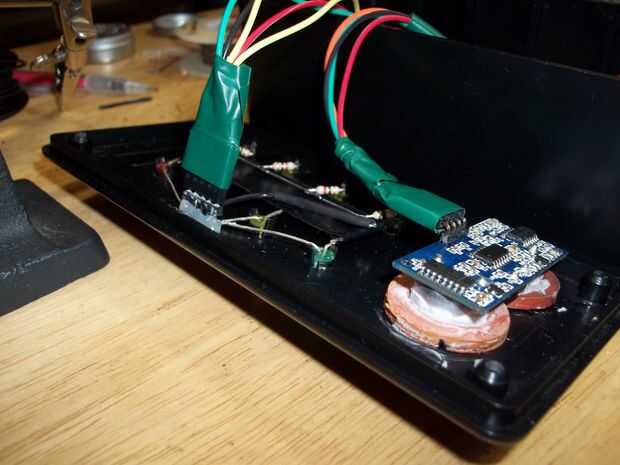

Ahora sus extremos femeninos y súper pegamento juntos en sus respectivos grupos para conectores de forma; LED cables en cables plug & sensores uno en el otro. Podría omitir los dos tapones y a soldar los cables directamente en sus componentes, pero es bueno poder separar completamente la tapa de la base cuando se trabaja en las cosas.
