Ultrasónico Robot evitando obstáculo (2 / 16 paso)

Paso 2: Convertidores DC-DC Step-up y descender

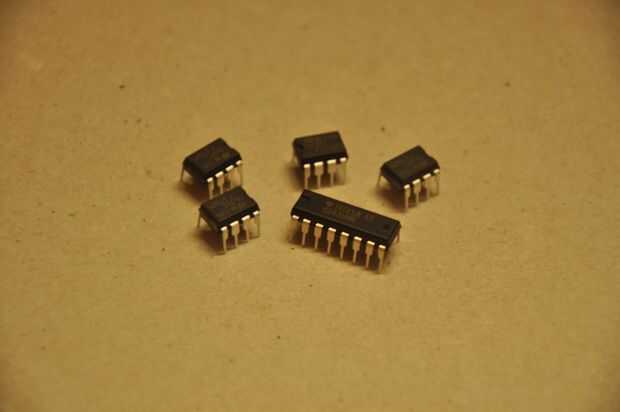

El MC34063
Este paso será todo sobre los cuatro convertidores utilizados en este proyecto, así que para empezar ligar en la hoja de datos para que todos puedan ver y analizar. En términos de eficiencia, fuentes de alimentación de conmutación tienen más que ofrecer que las fuentes de alimentación lineales. Puede aumentar, descender, o invertir un voltaje de entrada y mantener la regulación incluso cuando la entrada cambia. Algunos diseños incluso pueden aislar la salida de la entrada. En este proyecto se pegan a las dos configuraciones no aisladas más común, el dólar y aumentar la topología. El fabricante proporciona esquemas de ejemplo que puede seguir, si va a construir un convertidor.

Beneficios del uso de SMPS

Un LDO utiliza una caída de tensión resistiva - y básicamente es perder energía (P = I * U) en forma de calor - para mantener la tensión de salida. En cambio el inductor de una SMPS-s almacenan energía en el estado de ON, esta energía se guiará a la salida en el estado OFF y no se pierden. Menos pérdida de energía significa mayor eficiencia, y esto es donde el SMPS-s tiene la ventaja obvia sobre LDO s. Porque se produce menos calor, no necesitamos agregar disipadores de calor para nuestro diseño, que a menudo son bastante caros. Otra gran ventaja de los convertidores es que puede proporcionarnos con tensiones superiores a la tensión de entrada.

Inconvenientes de la utilización de SMPS

En algunos casos sin embargo, no es que vale la pena usar un buck o impulsar el convertidor, bastará muchas veces la capacidad actual de un LDO y conseguimos fácil y barato con un IC de LDO y algunos condensadores. Debido a la conmutación actual alto, fuentes de alimentación de modo conmutado pueden ser demasiado ruidosas para algunas aplicaciones. Este es otro lugar donde el LDO no gana las manos abajo, ruidos se inyectan en rastros cercanos o planos.

Convertidores Buck

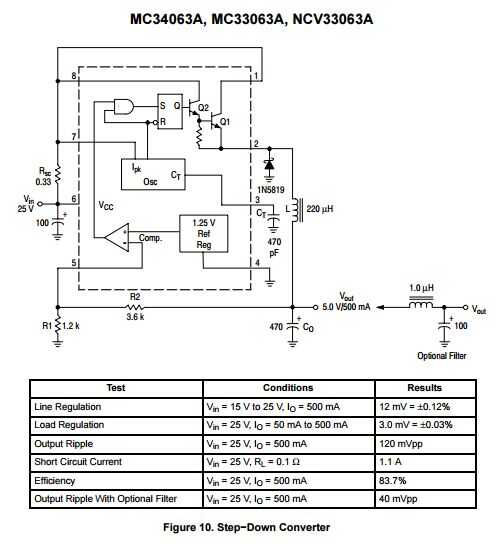

Un buck o STEP converter es un convertidor de corriente de DC-DC que baja el voltaje que recibe en su entrada. Es una buena alternativa para un regulador LDO en casos cuando usted necesita las corrientes más grandes, pero tiene cabida o presupuesto para disipador de calor. El esquema base contiene un interruptor, un diodo rectificador, un inductor y dos condensadores, uno en la entrada y uno en la salida. Nuevos diseños sustituir el diodo con el otro interruptor, haciendo más eficiente el circuito - se denominan convertidores sincrónicos.

Convertidores Boost

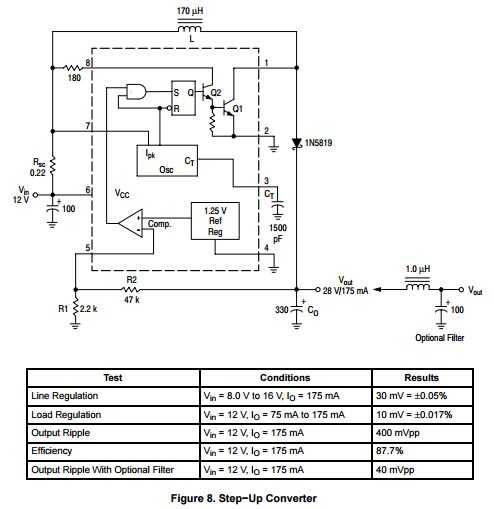

Un convertidor boost o Step-up es que otra frecuente convertidor de energía de DC-DC, que camina a la tensión se pone en su entrada. Del mismo modo a un dólar, el esquema base contiene un interruptor de potencia, un diodo rectificador, un inductor y dos condensadores, en la entrada y salida. Usé dos de estos boosters a 4.8 [V] a 10 [V] para las tablas de DRV8801 - uno aumentador de presión para cada driver puente H.
