Turbina de viento Lenz2 (11 / 12 paso)

Paso 11: Montaje de la turbina al generador

Alguna manera tendrás que montar la turbina a un generador o posiblemente algún tipo de marco de apoyo que lo giren libremente. En este proyecto había montado a un motor de 24 voltios DC que me había salvado de un cortacésped con acumulador. El motor fue utilizado para hacer girar la cuchilla de la podadora de césped.

El motor tiene más y menos conectores de horquilla en un extremo y un eje que sobresale desde el otro extremo. Lamentablemente el eje era media pulgada de diámetro con hilo fino . Esto hace muy difícil mate con algo como una barra de allthread con media pulgadas rosca gruesa .

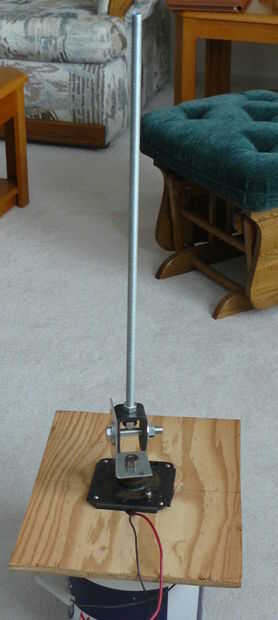

Lo resolví el problema es un soporte en forma de L del perno en el eje del motor. Luego utilicé una pieza de metal que había salvado de una caña vieja. Es en forma de U y tiene agujeros en el lado y una rosca en la parte superior. La rosca es rosca gruesa de media pulgada, perfecto para el montaje de la barra de allthread. Finalmente, atornillar el conector en forma de U a del soporte en L.

Corté un agujero en un trozo de madera suficientemente grande como para meter el motor. Después de insertar el motor a la madera contrachapada, había atornillado. Para probar la turbina, coloqué todo el asunto en la parte superior una caja de madera pesada.
